INSTALLATION
AVERTISSEMENT!
Risque de blessure et de dégâts
matériels! Ne pas installer l'appareil comme indiqué ci-dessous
peut endommager l'équipement et/ou exposer l'utilisateur à un
risque d'incendie, de blessure grave, de maladie ou de mort.
A. Support de fixation murale
SF-WM58
Le support de fixation murale doit être utilisé pour fixer
l'appareil. Cet appareil doit être fixé à un mur porteur capable
de supporter une charge de 38,5 kg (85 livres).
•
Enlevez le support de l'arrière de l'unité.
•
Déterminez l'emplacement souhaité de l'appareil sur le
mur selon la taille de l'unité.
Remarque : Si vous effectuez l'installation sur un mur
non maçonné, placez le support de fixation murale à
l'emplacement souhaité de façon à ce qu'au moins deux
points de fixation requis (vis 6 x 50) soient alignés avec
l'élément de charpente.
Si vous installez un mur de maçonnerie, rendez-vous à la
page 10 pour obtenir les instructions d'installation.
•
Assurez-vous que le support est à niveau.
•
Marquez six emplacements sur le mur qui correspondent
aux six points de fixation requis dans le support. Voir
figures 4.1 et 4.7.
•
Orientez le support afin que les crochets de fixation pointent vers
le haut, tel qu'illustré aux figures 4.10 et 4.13.
•
Fixez le support au mur.
Remarque : La méthode d'installation du support varie selon la
construction du mur (Voir la section B).
= Points de fixation requis
Remarque : Pour les murs non maçonnés, au moins
deux points de montage (vis 6 x 50) doivent être
alignés avec l'élément de charpente.
406 mm (16 po)

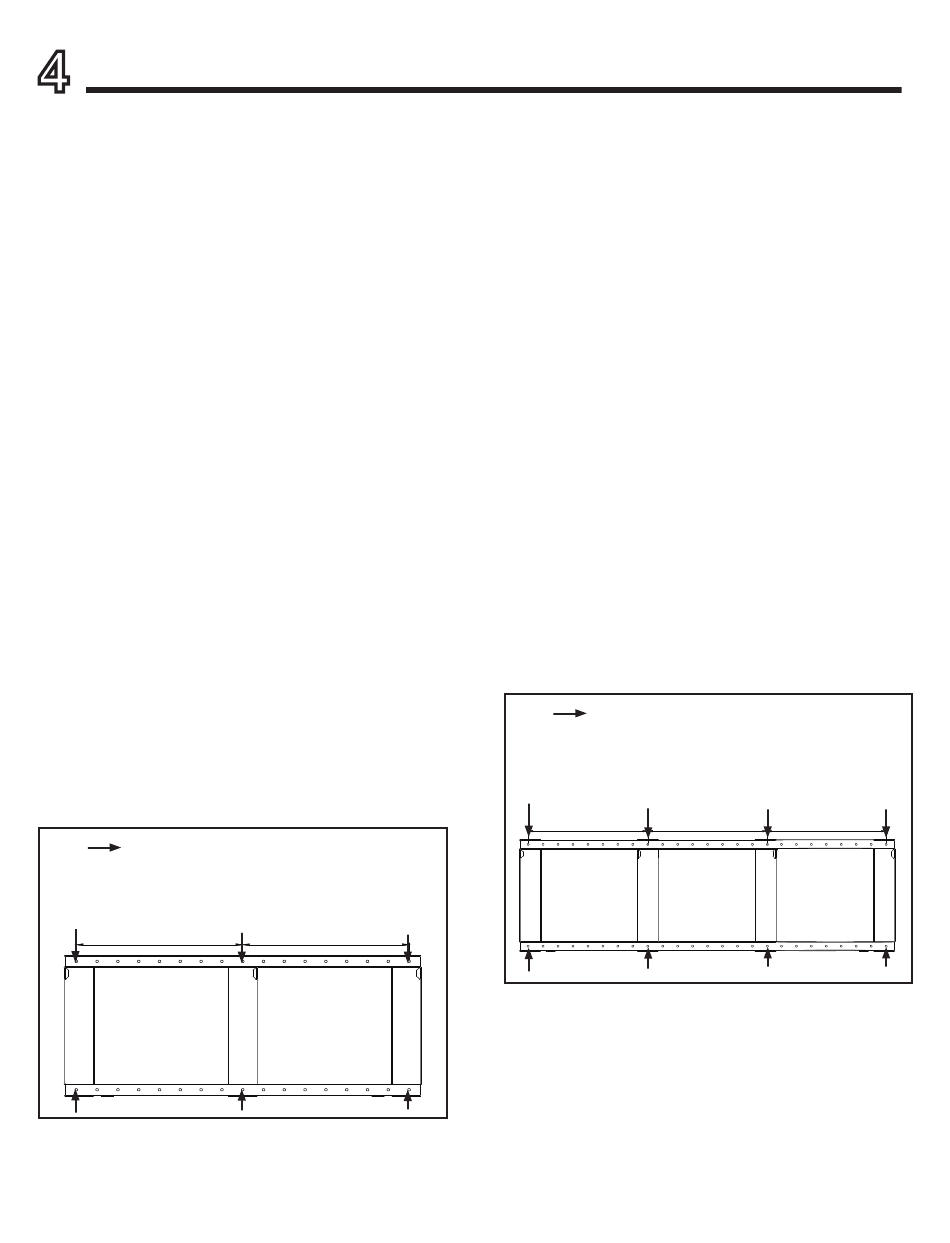

Figure 4.1 Supports de fixation SF-WM58
8
406 mm (16 po)
SimpliFire • SF-WM58, SF-WM70, SF-WM94 • 2040-903NFR • 1/19
SF-WM70
Le support de fixation murale doit être utilisé pour fixer
l'appareil. Cet appareil doit être fixé à un mur porteur capable
de supporter une charge de 49,9 kg (110 livres).
•
Enlevez le support de l'arrière de l'unité.
•
Déterminez l'emplacement souhaité de l'appareil sur le
mur selon la taille de l'unité.
Remarque : Si vous effectuez l'installation sur un mur
non maçonné, placez le support de fixation murale à
l'emplacement souhaité de façon à ce qu'au moins quatre
points de fixation requis (vis 6 x 50) soient alignés avec
l'élément de charpente.
•
Si vous installez un mur de maçonnerie, rendez-vous à la
page 10 pour obtenir les instructions d'installation.
•
Assurez-vous que le support est à niveau.
•
Marquez huit emplacements sur le mur qui correspondent
aux huit points de fixation requis dans le support. Voir
figures 4.2 et 4.8.
•
Orientez le support afin que les crochets de fixation
pointent vers le haut, tel qu'illustré aux figures 4.11 et 4.13.
•
Fixez le support au mur.
Remarque : La méthode d'installation du support varie
selon la construction du mur (Voir la section B).
= Points de fixation requis
Remarque : Pour les murs non maçonnés, au moins
quatre points de montage (vis 6 x 50) doivent être
alignés avec l'élément de charpente.
406 mm (16 po)
16 in.
406 mm (16 po)
Figure 4.2 Supports de fixation
16 in.
406 mm (16 po)
16 in.
