F. Branchement électrique / Installation
Remarque : Tout le câblage doit être effectué avant
l'installation de l'appareil.
Tous les branchements électriques doivent être
effectués par un électricien qualifié.
AVERTISSEMENT! Risque d'incendie, de décharge
électrique et de blessures! Le câblage électrique doit
être conforme aux codes locaux du bâtiment et toutes
les réglementations applicables.
AVERTISSEMENT! Risque de décharge électrique! Lors
desinterventionssurl'appareil,marqueztouslesfilsavant
de les déconnecter. Un mauvais câblage peut entraîner
un mauvais fonctionnement de l'appareil et des situations
dangereuses.Vérifiezlebonfonctionnementdel'appareil
aprèstouteintervention.
Remarque : L'appareil doit être connecté et mis à la terre
conformément aux codes locaux et/ou au
code de l'électricité national ANSI/NFPA 70
en vigueur ou au Code canadien
de l'électricité CSA C22.1.
Cet appareil a été conçu pour être câblé en 120 V. Un
ensemble de prises fournies est également disponible
pour les installations murales.
Un circuit minimum de 15A, 120V/60Hz est requis.
Des appareils supplémentaires branchés sur le même
circuit que cet appareil peuvent dépasser le courant
nominal de ce circuit. Un circuit spécialisé n'est pas
nécessaire, mais il est préférable pour éviter les
déclenchements de disjoncteur ou les pannes de fusibles.
Installation de fils durs:
1. Retirez la plaque de protection du bornier située à
l'extrémité droite de l'appareil. Gardez les vis pour le
réassemblage.
2. Installez une bague de serre-câble sur la plaque protectrice.
3. Raccordez le fil de type NM-B au bornier, assurez-vous
que les connexions sont sécurisées et serrez le
serre-câble. Utilisez un tournevis à tête fendue
de 2 mm (3/32) ou équivalent pour enfoncer
les bornes à ressort des conducteurs.
4. Replacez la plaque protectrice du bornier et les
vis de fixation.
SOULAGEMENT
DE CONTRAINTE
DE TYPE NM-B
TYPE NM-B
14/2 CÂBLE

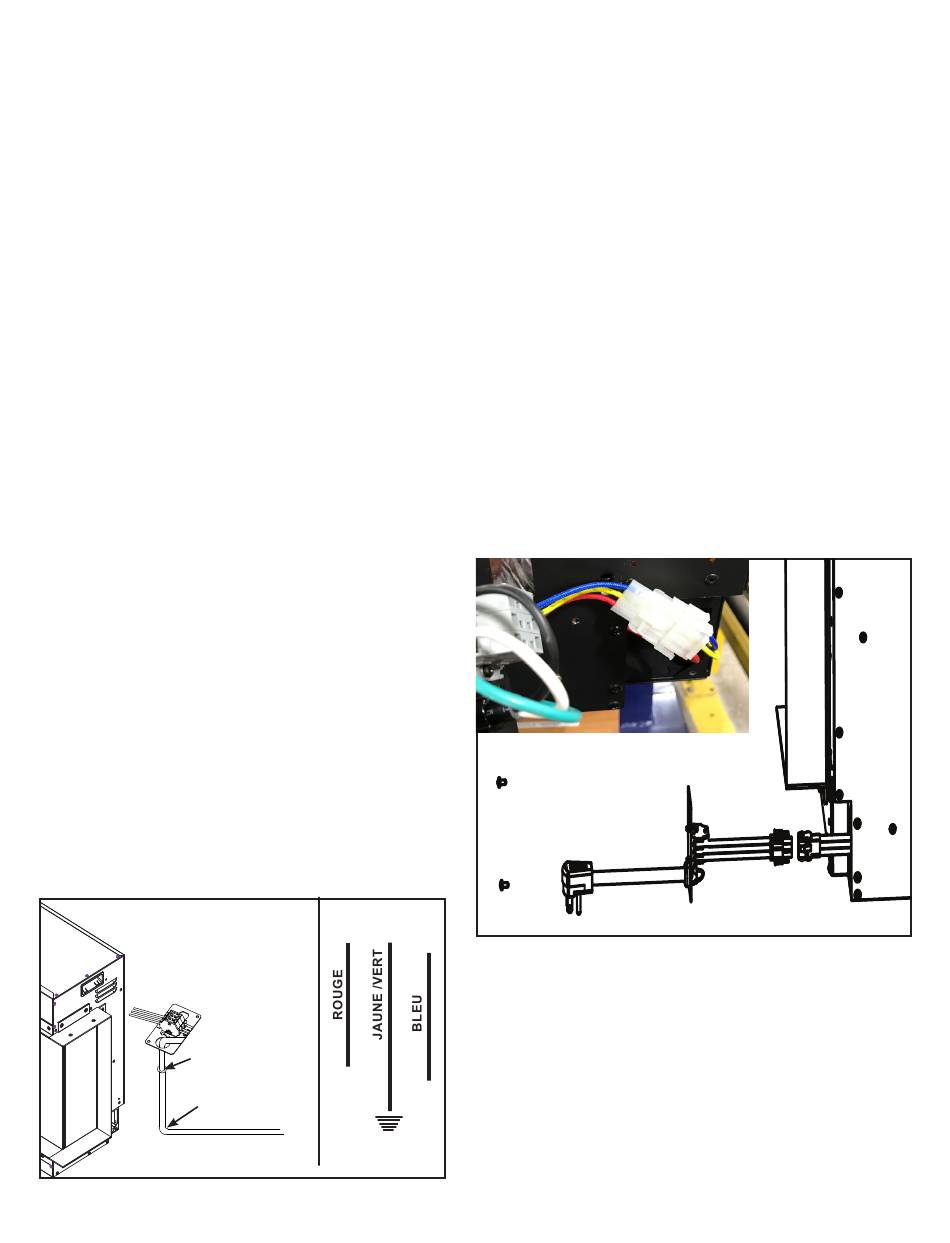

Figure 4.11 Schéma de câblage
14
Schéma
du câblage
L
N
SimpliFire • SF-SCT43-BK, SF-SCT-55-BK • 2043-980DFR • 12/20
Installation du cordon électrique
Le cordon d'alimentation de l'appareil est doté d'une fiche
NEMA-5-15P à trois broches. Le cordon d'alimentation ne
doit être utilisé qu'avec une prise mise à la terre.
1. Retirez la plaque de protection du bornier située à
l'extrémité droite de l'appareil en retirant deux vis.
Voir la figure 4.12.
2. Déconnectez le bloc de connexion des trois fils à côté
de l'appareil. Les fils sont libérés en déconnectant le
connecteur à trois fils conducteurs. Mettez de côté la
plaque protectrice du bornier.
3. Connectez le connecteur à trois fils conducteur
du bornier fourni avec l'ensemble de cordon
d'alimentation. Voir la figure 4.12.
4. Replacez l'ensemble de cordon, la plaque protectrice du
bornier et les vis de fixation. Branchez le cordon dans la
prise la plus proche. Choisissez un emplacement à proximité
d'une prise de manière à éviter d'utiliser une rallonge.
AVERTISSEMENT!
électrique et de blessures! Assurez-vous que le cordon
d'alimentation n'est pas installé de telle sorte qu'il ne soit
pas pincé ou appuyé contre un bord tranchant, et assurez-
vous que le cordon d'alimentation est rangé ou sécurisé
pour éviter de trébucher ou les accrocs.
Figure 4.12 Branchement du cordon d'alimentation
Risque
d'incendie,
de
décharge
