B. Installation dans la charpente de construction
1.
Plier sur les quatre supports de fixation. Voir la figure 4.2.
2.
Brancher au bloc électrique. Section de référence 4.C.
3.
Installer l'appareil dans la référence d'ouverture
Figure 4.3. Assurez-vous que le poids de l'appareil
est entièrement supporté par l'élément d'ossature de
plancher ou du bas. Niveler avec des cales si nécessaire.
Assurez-vous qu'il est centré de gauche à droite, puis
fixez-le directement sur la charpente à l'aide de quatre (4)
vis de construction n° 8, une à travers chacun des quatre
(4) supports de fixation. Les vis ne sont pas incluses.

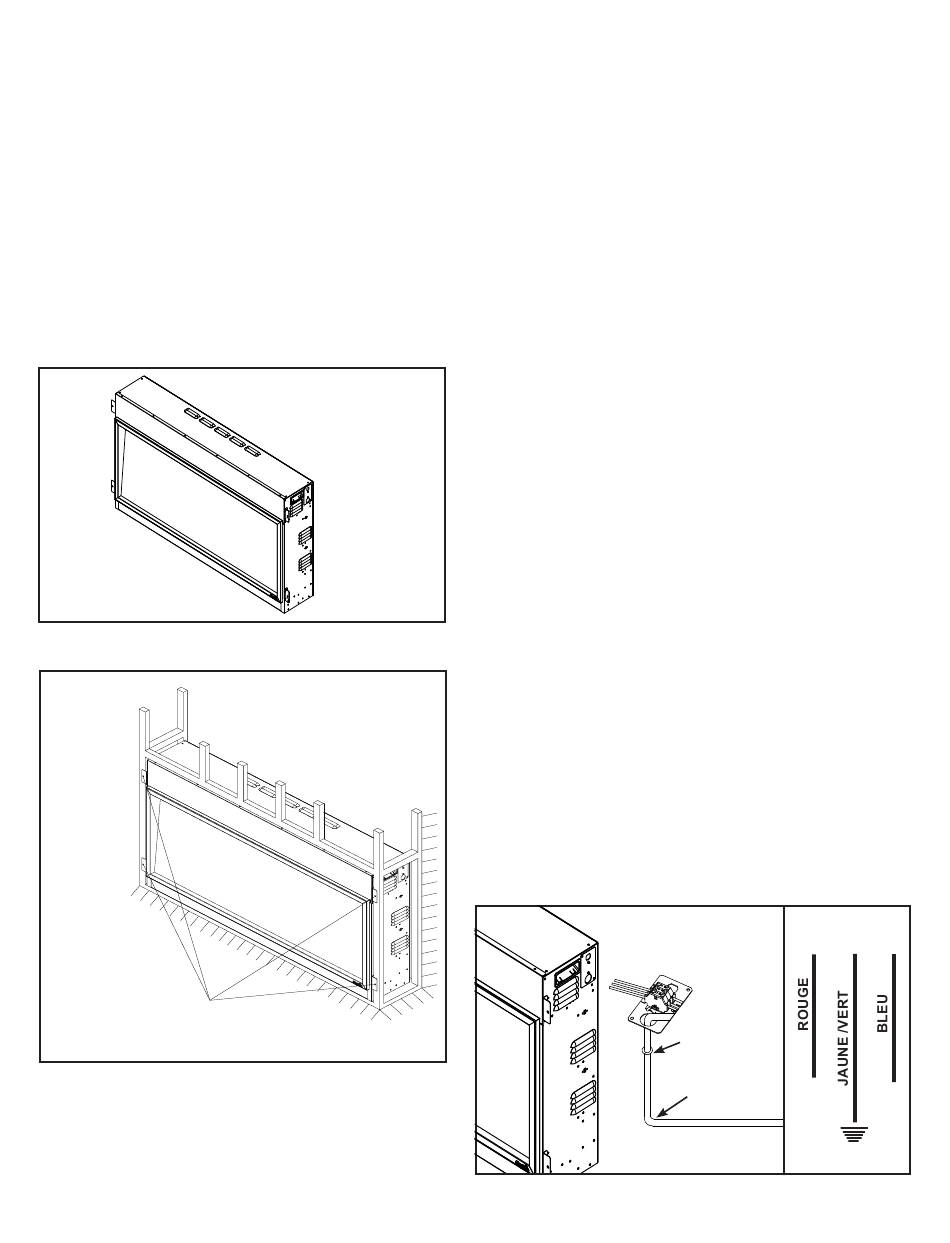

Figure 4.2 Supports de fixation
4 VIS DE CONSTRUCTION N° 8
(NON FOURNIES)
Figure 4.3 Installation de l'appareil
SimpliFire • SF-SC43-BK, SF-SC-55-BK, SF-SC78-BK • 2041-980FR • 1/19
C. Branchement électrique / Installation
Remarque : Tout le câblage doit être effectué avant
l'installation de l'appareil.
Tous les branchements électriques doivent être effectués
par un électricien qualifié.
AVERTISSEMENT! Risque d'incendie, de décharge
électrique et de blessures! Le câblage électrique doit
être conforme aux codes locaux du bâtiment et toutes les
réglementations applicables.
AVERTISSEMENT! Risque de décharge électrique! Lors
des interventions sur l'appareil, marquez tous les fils avant
de les déconnecter. Un mauvais câblage peut entraîner
un mauvais fonctionnement de l'appareil et des situations
dangereuses. Vérifiez le bon fonctionnement de l'appareil
après toute intervention.
Remarque : L'appareil doit être connecté et mis à la terre
conformément aux codes locaux et/ou au code
de l'électricité national ANSI/NFPA 70 en vigueur
ou au Code canadien de l'électricité CSA C22.1.
Cet appareil a été conçu pour être câblé en 120V.
Un circuit minimum de 15A, 120V/60Hz est requis. Des
appareils supplémentaires branchés sur le même circuit
que cet appareil peuvent dépasser le courant nominal de
ce circuit. Un circuit distinct n'est pas nécessaire, mais il est
préférable d'éviter les déclenchements de disjoncteur ou les
pannes de fusibles.
Installation :
1. Retirez la plaque de protection du bornier située à
l'extrémité droite de l'appareil. Gardez les vis pour
le réassemblage.
2. Installez une bague de serre-câble sur la plaque protectrice.
3. Raccordez le fil de type NM-B au bornier, assurez-vous
que les connexions sont sécurisées et serrez le serre-
câble. Utilisez un tournevis à tête fendue de 2 mm (3/32)
ou équivalent pour enfoncer les bornes à ressort des
conducteurs.
4. Replacez la plaque protectrice du bornier et les vis de fixation.
Figure 4.4 Branchement électrique / Installation
Schéma
du câblage
TYPE NM-B
SERRE-CÂBLE
TYPE NM-B
L
14/2 CÂBLE
N
9
