3
DÉMARRAGE
A. Pièces et matériels
Liste des pièces et quincaillerie
Pièce
Caisson du ventilateur
Vitre
Directives d'utilisations
Télécommande
Pile AAA
Support de fixation murale (fixé à l'unité)
Ancrage de maçonnerie
SF-WM58
SF-WM70
SF-WM94
Vis ST6 x 50
SF-WM58
SF-WM70
SF-WM94
Boulon M4 x 8
Boulon M5 x 10 (fixé à l'unité)
Pierres blanches
Fausses pierres claires
Boulon d'ancrage à ailettes 4,8 mm (3/16 po)

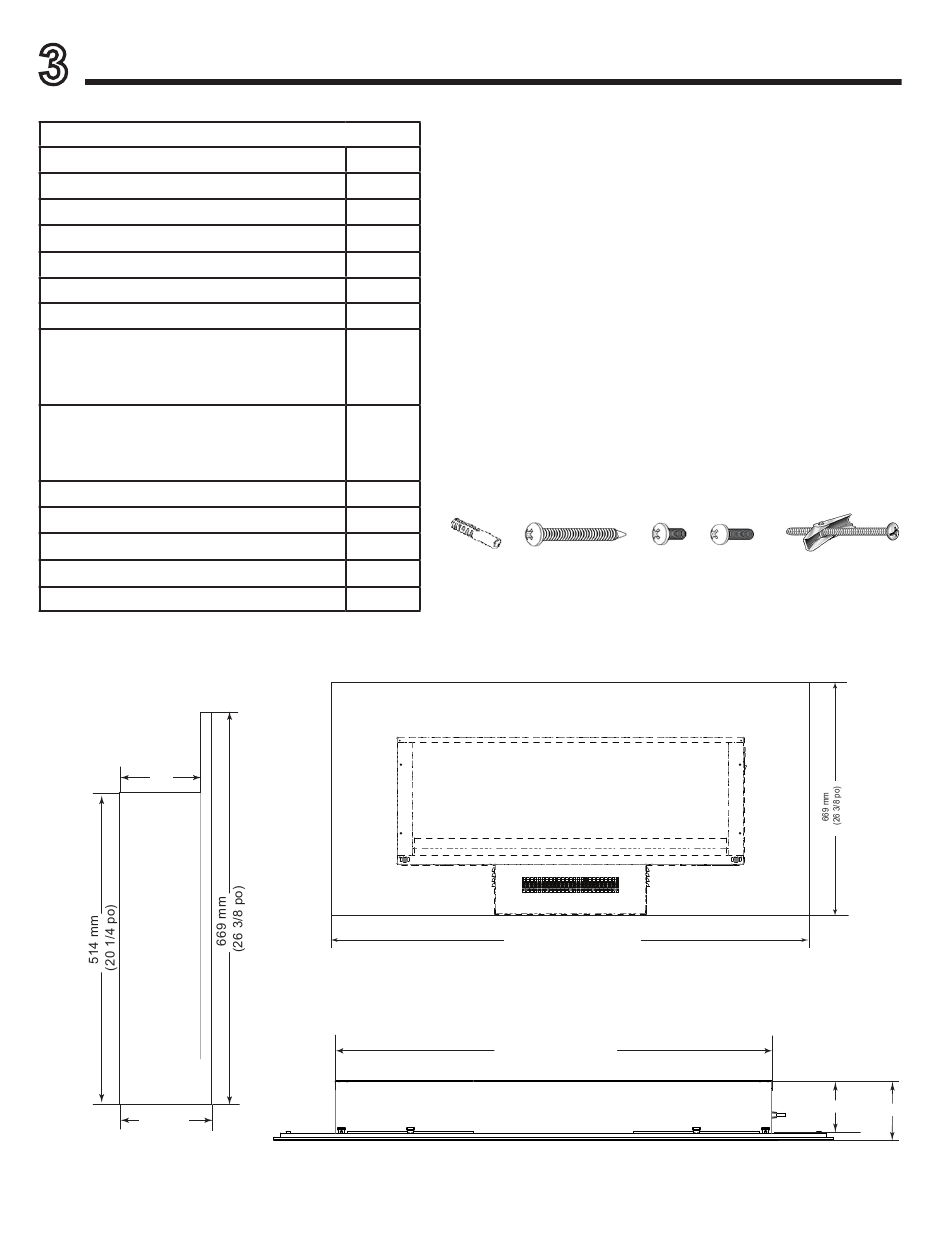

C. Dimensions de l'appareil
Remarque : Les dimensions de la vue latérale comprennent un support de fixation.
152 mm
(6 po)
158 mm
(6 1/4 po)
Vue latérale
Figure 3.1 Dimensions de l'appareil
6
Quantité
1
1
1
1
2
1
6
8
10
6
8
10
2
2
1
1
Ancrage de
maçonnerie
4
SimpliFire • SF-WM58, SF-WM70, SF-WM94 • 2040-903NFR • 1/19
B. Outils et fournitures nécessaires
Avant de commencer l'installation, s'assurer que les outils et
fournitures suivants sont disponibles.
Ruban à mesurer
Des pinces
Un marteau
Gants
Nivellement
Tournevis cruciforme magnétique
Des lunettes de sécurité
Un tournevis à tête plate
Perceuse électrique
Foret de 7,9 mm (5/16 po) pour des boulons d'ancrage
à ailettes de 4,8 mm (3/16 po) de diamètre
(applicable en cas d'installation sur des murs gainés ou
des cloisons sèches)
Foret à maçonnerie de 7,9 mm (5/16 po) (applicable en
cas d'installation sur des murs en maçonnerie)
Boulon
Vis 6 x 50
4 x 8
1479 mm (58 1/4 po) – SF-WM58
1784 mm (70 1/4 po) – SF-WM70
2379 mm (93 11/16 po) – SF-WM94
1090 mm (42-15/16 po) – SF-WM58
1364 mm (53-3/4 po) SF-WM70
1990 mm (78-3/8 po) – SF-WM94
Vue arrière
Boulon
Boulon d'ancrage
5 x 10
à ailettes 4,8 mm
(3/16 po)
Vue avant
132 mm (5-3/16 po)
149 mm (5-7/8 po)
