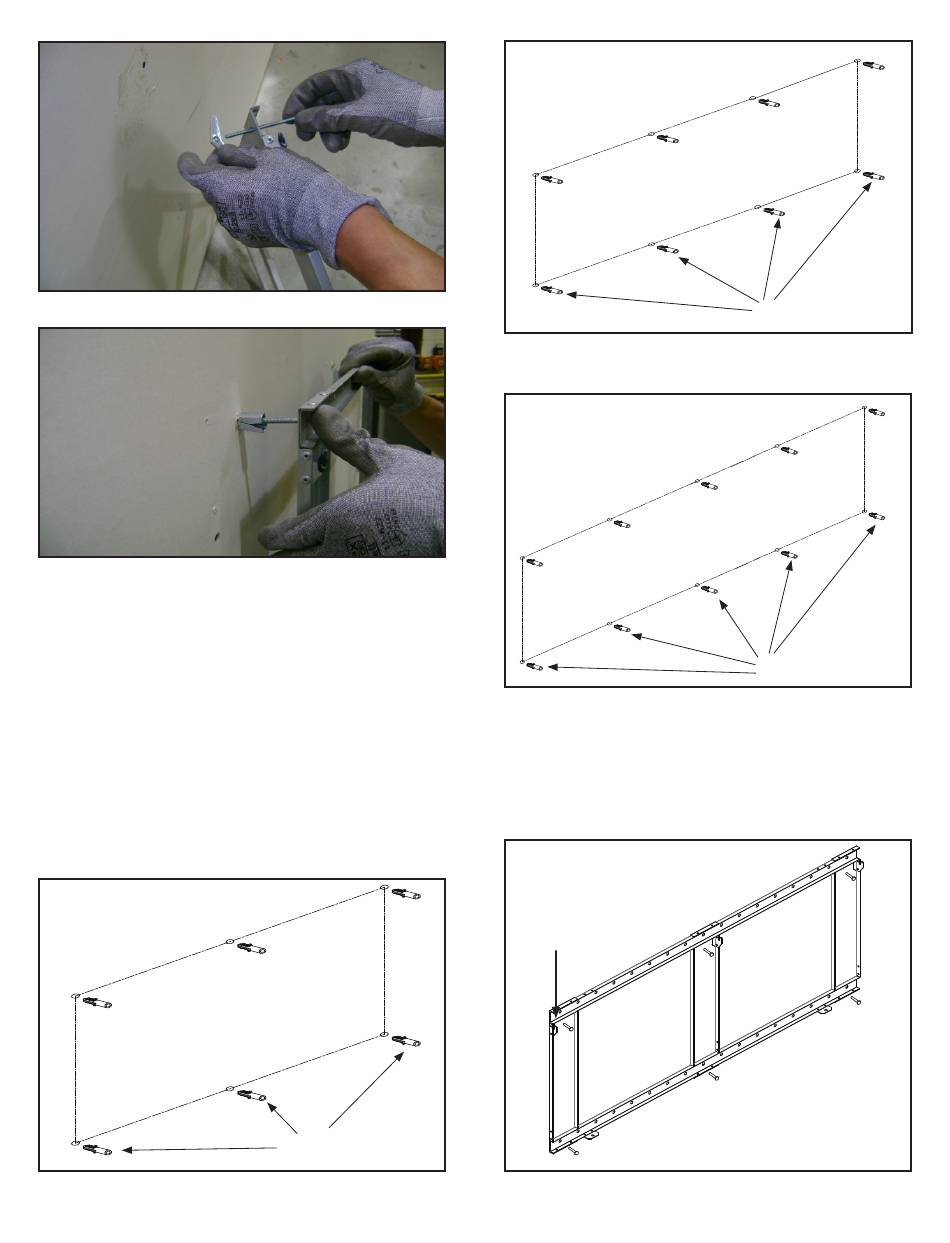

Figure 4.5 Installation des boulons à ailettes dans le support de fixation
Figure 4.6 Installation des ancrages dans une cloison creuse
Mur de maçonnerie
•
Dans les emplacements marqués, percez des trous de
7,9 mm (5/16 po) de diamètre et de 38 mm (1,5 po) de
profondeur. Voir la figure 4.7 (SF-WM58), la figure 4.8
(SF-WM70) ou la figure 4.9 (SF-WM94).
•
Insérez les ancrages muraux fournis dans les trous.
•
Tapez doucement sur les ancrages avec un marteau
jusqu'à ce qu'ils affleurent la surface du mur.
•
Avec les crochets de montage pointés vers le haut, fixez
le support aux ancrages de maçonnerie avec des vis
6 x 50. Voir la figure 4.10 (SF-WM58), la figure 4.11
(SF-WM70) ou la figure 4.12 (SF-WM94).
Figure 4.7 Positionnement des ancrages de maçonnerie (SF-WM58)
10
Mur
Ancrages de
maçonnerie
SimpliFire • SF-WM58, SF-WM70, SF-WM94 • 2040-903NFR • 1/19
Figure 4.8 Positionnement des ancrages de maçonnerie (SF-WM70)
Figure 4.9 Positionnement des ancrages de maçonnerie (SF-WM94)
AVERTISSEMENT! Risque de dommages ou de blessures!
N'utilisez pas les ancrages de maçonnerie fournis sur les murs
creux, revêtus de bois, de panneaux de plâtre, de cloisons
sèches ou d'autres matériaux.
Crochets de
montage
Vers le haut
Figure 4.10 Fixation des supports (SF-WM58)
Mur
Ancrages de maçonnerie
Mur
Ancrages de maçonnerie
Remarque : Pour les murs non
maçonnés, au moins deux points
de montage (vis 6 x 50) doivent être
alignés avec l'élément de charpente.
