SF-WM94
Le support de fixation murale doit être utilisé pour fixer
l'appareil. Cet appareil doit être fixé à un mur porteur capable
de supporter une charge de 61,2 kg (135 livres).
•
Enlevez le support de l'arrière de l'unité.
•
Déterminez l'emplacement souhaité de l'appareil sur le
mur selon la taille de l'unité.
Remarque : Si vous effectuez l'installation sur un mur
non maçonné, placez le support de fixation murale à
l'emplacement souhaité de façon à ce qu'au moins six
points de fixation requis (vis 6 x 50) soient alignés avec
l'élément de charpente.
Si vous installez un mur de maçonnerie, rendez-vous à la
page 10 pour obtenir les instructions d'installation.
•
Assurez-vous que le support est à niveau.
•
Marquez dix emplacements sur le mur qui correspondent
aux dix points de fixation requis dans le support. Voir
figures 4.3 et 4.9.
•
Orientez le support afin que les crochets de fixation pointent
vers le haut, tel qu'illustré aux figures 4.12 et 4.13.
•
Fixez le support au mur.
•
Remarque : La méthode d'installation du support varie
selon la construction du mur (Voir la section B).
= Points de fixation requis
Remarque : Pour les murs non maçonnés, au moins
six points de montage (vis 5 x 40) doivent être
alignés avec l'élément de charpente.
406 mm (16 po)
16 in.
406 mm (16 po)
16 in.

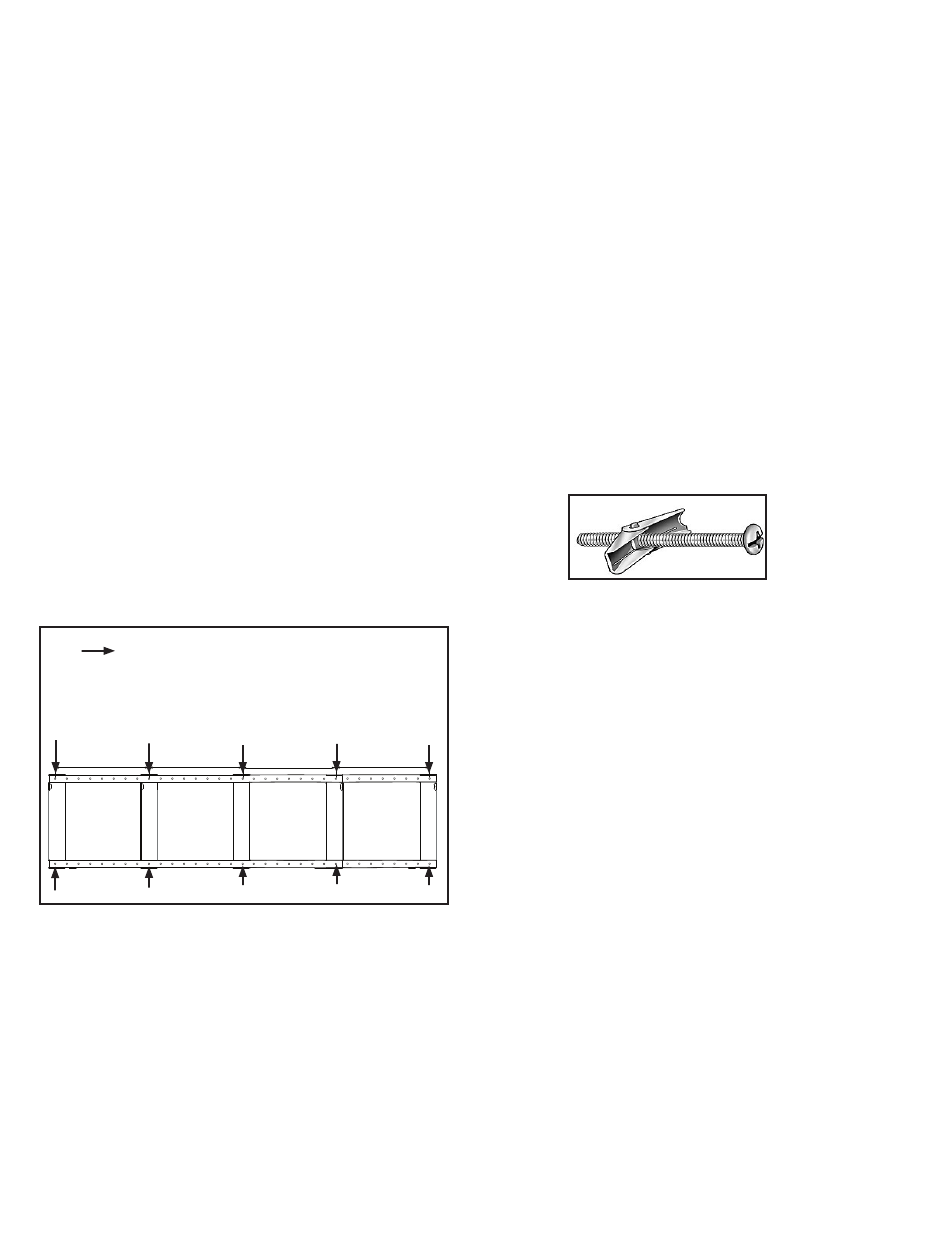

Figure 4.3 Support de fixation
406 mm (16 po)
406 mm (16 po)
16 in.
16 in.
SimpliFire • SF-WM58, SF-WM70, SF-WM94 • 2040-903NFR • 1/19
B. Installer le support de fixation murale
Le support de fixation mural peut être installé sur des murs
de maçonnerie, tels que ceux construits en brique ou en
béton, ou sur des murs à ossature en bois ou en acier
recouverts de panneaux de plâtre, de cloisons sèches, de
bois, etc. La méthode utilisée pour monter le support de
fixation est différente entre les murs en maçonnerie et les murs
à ossature. Reportez-vous aux sections suivantes pour plus
de détails sur la méthode applicable à cette installation.
Mur à ossature
•
Pour chacun des emplacements de points de fixation
marqués, déterminez quels points sont alignés avec un
élément de la charpente.
•
Aux endroits où il y a un élément de charpente en bois ou
en métal, la vis 6 x 50 peut être installée directement dans
cet élément structurel.
•
Pour chaque trou de fixation qui ne s'aligne pas avec un
élément de charpente, un boulon d'ancrage à ailettes pour
panneau mural doit être utilisé. Voir la figure 4.4.
Figure 4.4 Boulon d'ancrage à ailettes de 4,8 mm (3/16 po)
•
Les boulons d'ancrage à ailettes sont fournis pour
supporter les points d'ancrage requis en fonction de
l'appareil. L'utilisation boulons d'ancrage à ailettes requiert
une épaisseur de cloison sèche d'au moins 12,7 mm (1/2
po) et des trous percés d'un diamètre de 12,7 mm (1/2 po).
•
Insérez le boulon à travers le côté avant du support de
fixation et vissez l'ailette dessus depuis l'arrière du support.
Voir la figure 4.5.
•
Repliez les ailettes contre le boulon et poussez-les dans
un trou foré jusqu'à ce qu'elles s'ouvrent de l'autre côté.
Voir la figure 4.6.
•
Tirez sur le boulon et serrez. Voir la figure 4.6.
•
Remarque : Ce produit ne peut pas être installé sur un
mur gainé avec une cloison sèche de moins de 12,7 mm
(1/2 po) d'épaisseur, à moins que les six points d'ancrage
dans le support de fixation ne soient alignés avec les
éléments de charpente.
AVERTISSEMENT! Risque de dommages ou de blessures!
La résistance à l'arrachement et au cisaillement admissible
est inférieure ou égale à 25 % des valeurs maximales,
comme requis par les autorités de construction.
