Sonde Endura série AZ30
Analyseur d'oxygène de combustion

4.6 Emplacement

Evitez de placer la sonde dans les endroits suivants :

lorsque des obstructions ou des coudes sont susceptibles
de créer une turbulence dans le débit du gaz et / ou de
gêner l'insertion et le retrait de la sonde

en présence de vibrations excessives induites par d'autres
opérations ou un effet vortex

si la sonde risque d'être soumise à des charges d'impact,
par exemple à proximité de nettoyages par frappage.

en présence d'atmosphères poussiéreuses – procédez à
un nettoyage régulier
(certification poussière)
4.6.1 Sonde avec transmetteur intégré
Attention. Reportez-vous à la Section 5.2, page 23 pour connaître la configuration du passe-fil barrière.
Certifié pour une utilisation en Classe I, Zones 1 et 2 – groupes de gaz IIA, IIB + H2, Classe II, Zones 21 et 22 – groupe de poussière IIIC
plus Classe I, Division 1, groupes de gaz BCD, Classe II, Division 1, groupes de poussière EFG
Environnement du transmetteur / boîtier
–20 °C (–4 °F)**
Passe-fils barrière EEx d**
1
Options M20 ou NPT / po
2
(non fournis)
Voir (ci-dessus)
Attention
Raccords pneumatiques*
1
BSP / po, pour tuyaux DE 6 mm
4
(avec presse-étoupe métrique en option)
1 1
/ po NPT pour / po pour tuyaux DE
4 4
(avec option presse-étoupe NPT
Options d'alimentation ABB
*Les transmetteurs ne contiennent pas d'alimentation en air de référence pour la sonde. Tous les raccords pneumatiques externes sont
échangeables – ils ne font pas partie du boîtier certifié.
**Exigé par la certification.

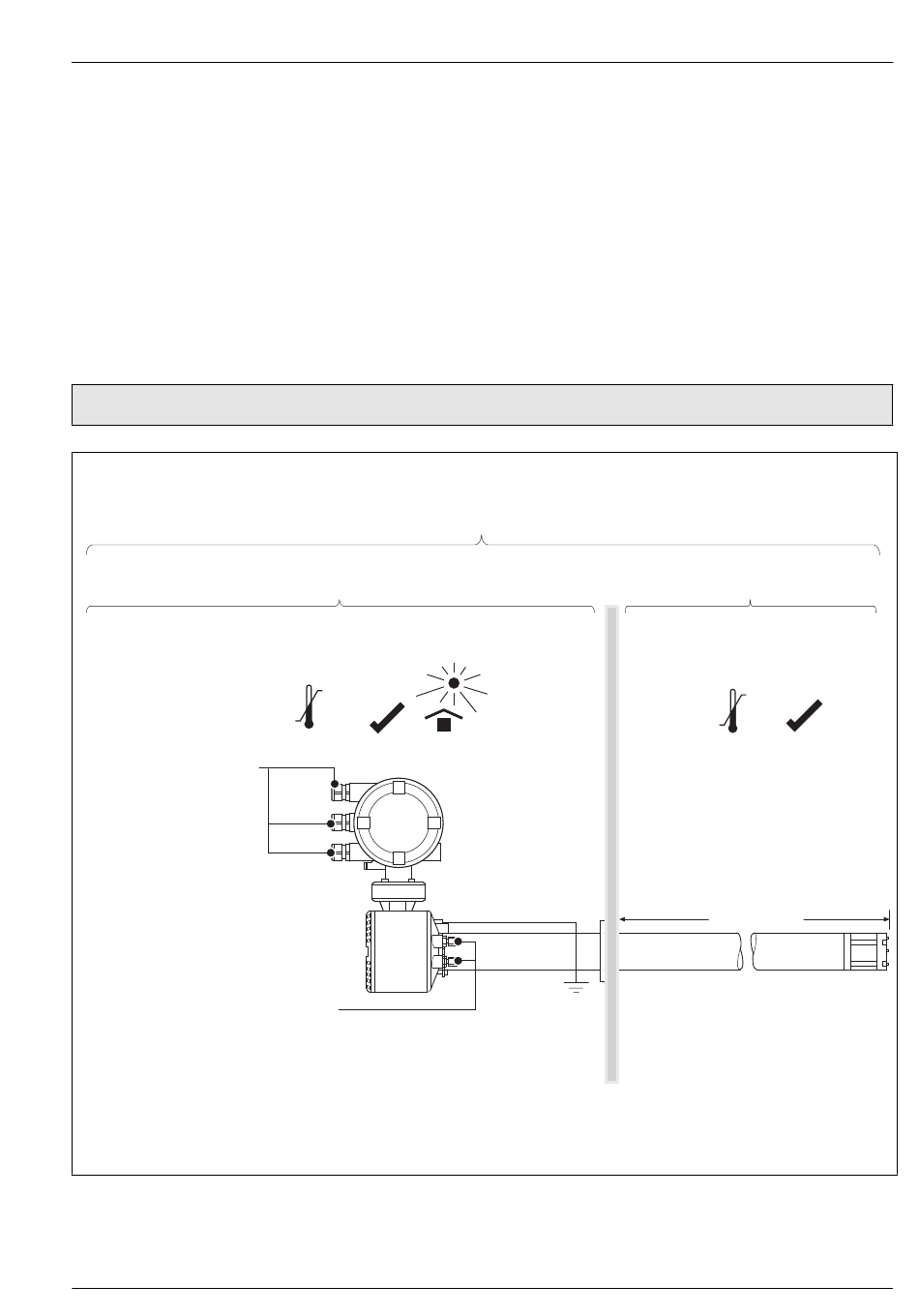

Fig. 4.11 Schéma – Sonde avec transmetteur intégré in situ
OI/AZ30P–FR Rev. G
pour éviter l'accumulation
ZONE DANGEREUSE
IP66 et NEMA 4X
55 °C (131 °F)**
Alimenta-
tion
Relais
Signaux
de sortie
ou
1
/ po)
2
En présence de poussières importantes, installez une gaine de
protection sur toute la longueur de la sonde exposée.
En cas de présence (ou de génération possible) de
condensation de liquide (par exemple, lors du démarrage à froid
d'une chaudière à gaz), montez la sonde en l'inclinant vers le
bas de manière à prévenir toute pénétration d'eau à l'intérieur.
Si nécessaire, calorifugez la bride de montage de la sonde pour
empêcher les condensations acides du point de rosée et
maintenir la température de la tête de la sonde dans une plage
comprise entre –20 et 70 °C (4 à 176 °F).
Procédé 1,1 bar absolu (WG 44 po)**
pression de procédé maximale
–20 °C (–4 °F)
Remarque. La certification zone
dangereuse est valable
uniquement entre –20 et 70 °C
(–4 et 158 °F)
Température de surface maximale = T4
4 Installation mécanique
Flux / Procédé
800 °C (1 472 °F)
0,5 à 2,0 m
(1,7 à 6,6 pied)
135 °C (275 °F)
