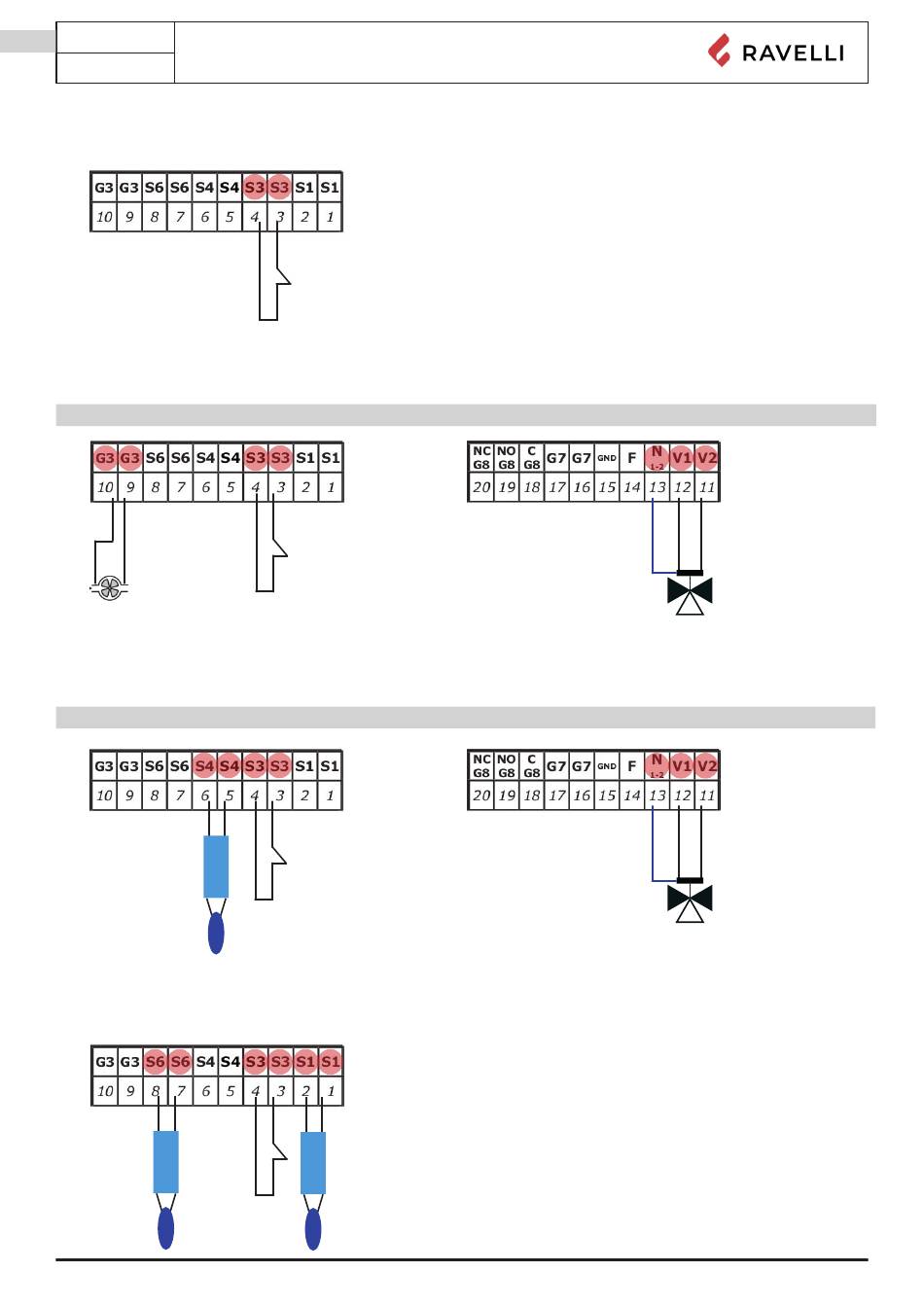

Conexiones para esquemas hidráulicos
Conexiones para esquema 0 (solo instalaciones de calefacción)
Conexiones para esquema 0 y Kit de ACS
��
Se requiere el kit opcional para usar este esquema
G3
Conexiones para esquema 1 (depósito de ACS)
��
Se requiere el kit opcional para usar este esquema
S4
Conexiones para esquema 2 (puffer)
S6
Manual de uso y mantenimiento RBH 150 V - RBH 200 V
S3
S3
S3
S3
S1
N
V2
V1
N
V2
V1
