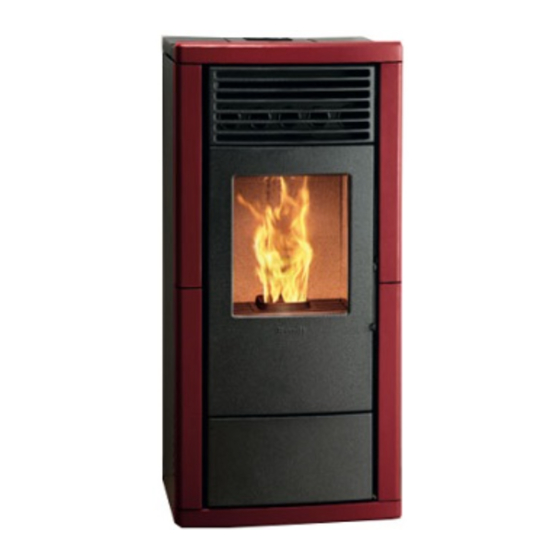

- Page 1 Manuel d’emploi et d’entretien des mod. “CLASSIC LINE, FLOW LINE & DESIGN LINE” ( Pour modèles avec carte electroniqueFLASH ) Rev.1...
-
Page 3: Attestation Du Producteur
à 70%. Palazzolo sull’Oglio Ravelli Ravelli - Via Kupfer, 31 - 25036 Palazzolo sull’Oglio - BS - ITALIE - Tél. +39-030-7402939 www.Ravelligroup.it... -
Page 4: Table Des Matières
09/04/10 Manuel d’emploi et entretien modèle AIR Page 4 SOMMAIRE Page Remerciement......................Page Informations sur la sécurité.................. Page Généralités......................Page 3.1. Responsabilité..........................Page 3.2. Pièces de rechange.......................... Page 3.3. Faïencerie............................Page 3.4. Qu’est-ce que les granulés?......................Page 3.5. Comment est fait un poêle?......................Page 3.6. - Page 5 09/04/10 Manuel d’emploi et entretien modèle AIR Page 5 SOMMAIRE Page Garantie........................Page 12.1. Certificat de garantie......................... Page 12.2. Conditions de garantie........................12.3. Informations et problèmes........................ Page...
-
Page 6: Remerciement
Avec le poêle de chauffage Ravelli vous allez constater que la qualité et l’économie peuvent aller de pair, en offrant des prestations très élevées avec des consommations réduites et une totale commodité. Vous trouverez ci-jointes des conseils, que nous nous permettons de vous donner, pour obtenir le maximum de votre poêle et pour jouir pleinement de tous les avantages qu’il peut et désire vous donner. -
Page 7: Informations Sur La Sécurité
Ravelli décline toute responsabilité pour les dommages dérivant d’un usage impropre du poêle, de l’emploi non correct de la part de l’utilisateur, de modifications et/ou de réparations non autorisées, de l’utilisation de pièces de rechange non originales pour ce modèle. -
Page 8: Faïencerie
Il faut donc les protéger de l’humidité, tant pendant le transport que pendant le stockage. Pour l’emploi dans les poêles, Ravelli vous conseille un granulé de 6 mm de diamètre. En cas différent il faudra demander l’intervention du centre d’assistance pour faire les réparations nécessaires. -
Page 9: La Combstion
09/04/10 Manuel d’emploi et entretien modèle AIR Page 9 3.6. La combustion La combustion est une réaction chimique dans laquelle deux réactifs, appelés combustible et comburante, se combinent pour produire nouvelles substances. Comme produit de cette réaction il y a aussi une considérable quantité de chaleur (concept du fonctionnement des poêles à... -
Page 10: Dispositifs De Sécurité
L’alarme correspondante sera alors affichée sur l’afficheur. Il est possible de voir les détails dans le chapitre dédié aux alarmes. 5. CARACTERISTIQUES TECHNIQUES Et suivant les normes : Tous les produits Ravelli sont fabriqués suivant les directives : • EN 14785 • 89/106 CEE matériaux de construction • EN 60335.1EN 50165... - Page 11 0,1 mbar - 10 Pa Température des fumées min - max °C 153 - 195 103 - 209 Les données indiquées ci-dessus sont communiquées à titre indicatif, elles ne sont pas contraignantes. Ravelli se réserve la faculté de faire n’importe quelle modification dans le but d‘améliorer les performances des produits. OLIVIA MILENA...
- Page 12 Tirage minimum 0,1 mbar - 10 Pa Température des fumées min - max °C 103 - 209 Les données indiquées ci-dessus sont communiquées à titre indicatif, elles ne sont pas contraignantes. Ravelli se réserve la faculté de faire n’importe quelle modification dans le but d‘améliorer les performances des produits. CORA 589,5 Ø50 Mod.
-
Page 13: Positionnement, Montage Et Installation
09/04/10 Manuel d’emploi et entretien modèle AIR Page 13 6. Positionnement, montage et installation 6.1. Positionnement du poêle sur une base Pour arriver à chauffer l’habitation de manière uniforme, le point déterminant est l’emplacement du poêle à l’intérieur de ladite habitation. Avant de décider où... - Page 14 09/04/10 Manuel d’emploi et entretien modèle AIR Page 14 Fig.6 Plaque de couverture Tôle en acier étanche Courbe à 45° diam. 80 Cendre déposée dans le coude à 90° Ce type d’installation (Voir Fig. 10) n’a pas besoin de conduit de fumée calorifugé, car une partie du conduit de fumées a été...
- Page 15 : la pression dynamique causée par le vent. Le vent influence donc le fonctionnement de la cheminée. PAR CONSEQUENT LE FONCTIONNEMENT DU POELE A GRANULES EST SENSIBLEMENT INFLUENCE PAR LA POSITION ET PAR LA CONFORMITE DU CONDUIT DE FUMEES. EN CAS DE CONDITIONS PRECAIRES, LE SEUL REMEDE CONSISTE A CONTACTER LES TECHNICIENS AUTORISES Ravelli, POUR EFFECTUER UN REGLAGE ADEQUAT DU POELE.
-
Page 16: Description Des Commandes
09/04/10 Manuel d’emploi et entretien modèle AIR Page 16 7. Description des commandes et symboles dans l’afficheur L’innovation de ce particulier afficheur consiste dans la communication par ondes à baisse tension (12 volts) entre la carte électronique et l’afficheur. La communication est possible à travers un câble bipolaire (ex. câble des boîtiers d’un stéréo) et la nouveauté consiste dans la possibilité d’installer l’afficheur à paroi par un encadrement optionnel standardisé pour boîte électriques 503. 7.1. Afficheur en modalité « BASE » Calendaire Horloge Puissance du travail Température ambiant Etat poêle Touche « 1 » : touche d’accès au «... -
Page 17: Programmation Puissance Du Travail
09/04/10 Manuel d’emploi et entretien modèle AIR Page 17 Confirmer avec la touche OK deux fois en maintenant désélectionné le flag Sonde Consolle. Une fois atteinte la température dans l’afficheur apparaîtra l’écrite MODULATION TRAVAIL, dans ce cas le poêle réduira au minimum la consommation des granulés de bois, en diminuant la puissance de chauffage. MODALITE’ AVEC SONDE AMBIANT INTEGREE DANS L’AFFICHEUR Dans le cas où on veut installer l’afficheur à paroi plutôt que dans le bord du poêle comme il sort de l’usine, faire référence à la modali- té d’utilisation avec sonde ambiant en dotation (modalité illustrée ci-dessus) avec une seule différence : le flag Sonde Consolle, si on utilise cette modalité, doit être sélectionné par la touche 2 et confirmé avec la touche OK. MODALITE’ THERMOSTAT EXTERNE Dans le cas où on utilise un thermostat externe, correctement connecté à la carte électronique comme montrée dans le schéma électrique (VOIR PAGE…), dans l’afficheur ne sera plus visualisée la température ambiant mais l’écrite T ON (si le contact est fermé), ou T OFF (si le contact est ouvert). -
Page 18: Menu "Etat Poele
09/04/10 Manuel d’emploi et entretien modèle AIR Page 18 Les deux images ci-dessous montrent le menu avec toutes les icônes des fonctionnalités avancée du poêle. De suite on les mentionnera et illustrera singulièrement. L’utilisation de l’afficheur en modalité avancée prévoie la visualisation de trois menu principaux : -MENU UTILISATEUR -TARAGES D’USINE (protégé par un mot de passe) -PARAMETRES BASE (protégé par un mot de passe). Les sous-menus du MENU UTILISATEUR (l’unique des trois menu accessible par l’utilisateur) sont les suivants : -MENU ETAT POELE -MENU SET AMBIANT... -
Page 19: Menu "Set Ambiant
09/04/10 Manuel d’emploi et entretien modèle AIR Page 19 7.2.3 Menu “SET PUISSANCE“ Pour accéder au MENU UTILISATEUR appuyer la touche OK deux fois. Pour accéder au MENU SET PUISSANCE appuyer 2 fois la touche 2 et confirmer avec OK Pour modifier la programmation faire référence au paragraphe 7.1.3. Pour retourner au écran principal appuyer dans la même temps les touches 1 et 2. On peut aussi sortir à l’arrière des menus en pulsant chaque fois la touche OK. 7.2.4 Menu “HORLOGE“... - Page 20 09/04/10 Manuel d’emploi et entretien modèle AIR Page 20 DESCRIPTION DES CHAINES: Description Valeurs programmables START PROGRAM 1 De 00:00 à 23:50, à steps de 10’ STOP PROGRAM 1 De 00:00 à 23:50, à steps de 10’ JOURS ALLUME 1 Entre on/off pour les jours de 1 à...
- Page 21 09/04/10 Manuel d’emploi et entretien modèle AIR Page 21 7.2.7 Menu “CONFORT CLIMA“ Pour accéder au MENU UTILISATEUR appuyer la touche OK deux fois. Pour accéder au MENU COMFORT CLIMA appuyer 6 fois la touche 2 et confirmer avec OK. Pour modifier les programmations utiliser les touches 1 et 2 et à chaque pression de la touche OK on confirme la donnée et on passe au suivante. A la dernière confirmation avec OK toutes les programmations seront sauvés et on retourne automatiquement dans l’écran des icônes. Pour retourner au écran principal appuyer dans la même temps les touches 1 et 2. On peut aussi sortir à l’arrière des menus en pulsant chaque fois la touche OK. 7.2.8 Modalité...
-
Page 22: Menu "Set Air/Granules De Bois
09/04/10 Manuel d’emploi et entretien modèle AIR Page 22 7.2.10 Menu “VOIR TARAGES“ Dans ce menu on pourra vérifier les valeurs des paramètres dans le programmateur électronique. Ce menu é utilisé par le S.A.V. (Service Après Vente) pour comprendre quels sont les paramètres programmés dans le poêle et étudier les modifications qui optimisent le fonctionnement du poêle. Pour se déplacer dans la liste des paramètres utiliser les touches 1 et 2. Pour accéder au MENU UTILISATEUR appuyer la touche OK deux fois. -
Page 23: Important
09/04/10 Manuel d’emploi et entretien modèle AIR Page 23 Attention : le numéro indiqué pendant la modification des paramètres fait référence seulement à une valeur en pourcentage qui agit dans les paramètres de default programmée dans la carte électronique (exclusivement en phase de travail). Ces va- leurs devront être modifiées dans le cas de mauvaise combustion, due dans plusieurs cas à... -
Page 24: Modalité Silence
Tous nos modèles nécessitent, au-delà d’un nettoyage ordinaire (voir paragraphe 11. Entretien), d’un nettoyage extraordinaire à effec- tuer avec l’aide d’un installateur (agrée par Ravelli). Au moment de l’installation du poêle l’operateur programmera un numéro d’heures travail convenable au model choisi. -
Page 25: La Télécommande
09/04/10 Manuel d’emploi et entretien modèle AIR Page 25 Advertances opératives - En cas de panne ou de mauvais fonctionnement, éteindre le poêle en appuyant sur la touche 3. - Ne pas introduire les granulés manuellement dans le brasier. - Les granulés non brûlés accumulés dans le brasier après des allumages manqués répétés doivent être enlevés avant qu’on ne puisse procéder à... -
Page 26: Description Des Alarmes
09/04/10 Manuel d’emploi et entretien modèle AIR Page 26 Description des alarmes RAISON SOLUTION SIGNALISATION Le réservoir des granulés est vide Vérifier s’il y a des granulés dans le réservoir Vider le réservoir pour vérifier si des objets sont tombés à l’intérieur, ce Le motoréducteur ne charge pas les granulés ALARME GRA qui pourrait empêcher à la vis d’Archimède de fonctionner correctement. NULÉS ÉPUISÉS Chargement de granulés insuffisant Régler le chargement des granulés... -
Page 27: Schéma Électrique
09/04/10 Manuel d’emploi et entretien modèle AIR Page 27 En appuyant sur la touche P3 sur l’afficheur on peut réinitialiser l’alarme. Dès que la phase de refroidissement est effectuée, essayer de répéter l’allumage. Dévisser le bouchon de protection et appuyer sur le poussoir pour réarmer le thermostat. 10. Schéma électrique Carte principale Cod. L023_1 CONNETTORE DEBIMETRO AUX3... -
Page 28: Entretien
11.3. Nettoyage des FIREX 600 Tous les produits Ravelli ont la chambre de combustion réalisée en FIREX 600, une matière à base de vermiculite, fruit de l’activité de recherche et développement menée par Ravelli. Les caractéristiques principales du FIREX 600 sont la résistance à la chaleur, la légèreté... -
Page 29: Certificat De Garantie
12. Garantie 12.1. Certificat de garantie Ravelli vous remercie de la confiance que vous nous avez accordée en achetant notre poêle à granulés, et invite l’acheteur à : - lire les instructions d’installation, d’emploi et d’entretien du poêle. - lire les conditions de garantie indiquées ci-dessous. -
Page 30: Entretien
ENTRETIEN DATE INTERVENTION EFFECTUEE... - Page 32 Via Kupfer, 31 - 25036 Palazzolo sull’Oglio / BS - ITALIE Tel. +39.030.7402939 Fax. +39.030.7301758 Internet : www.Ravelli.it E-mail : info@Ravelli.it La Société Ravelli ne s’assume pas aucune responsabilité pour des fautes présentes dans cet opuscule et elle est libre d’apporter des modifications sans préavis aux carac- téristiques des produits.
