5.11.7

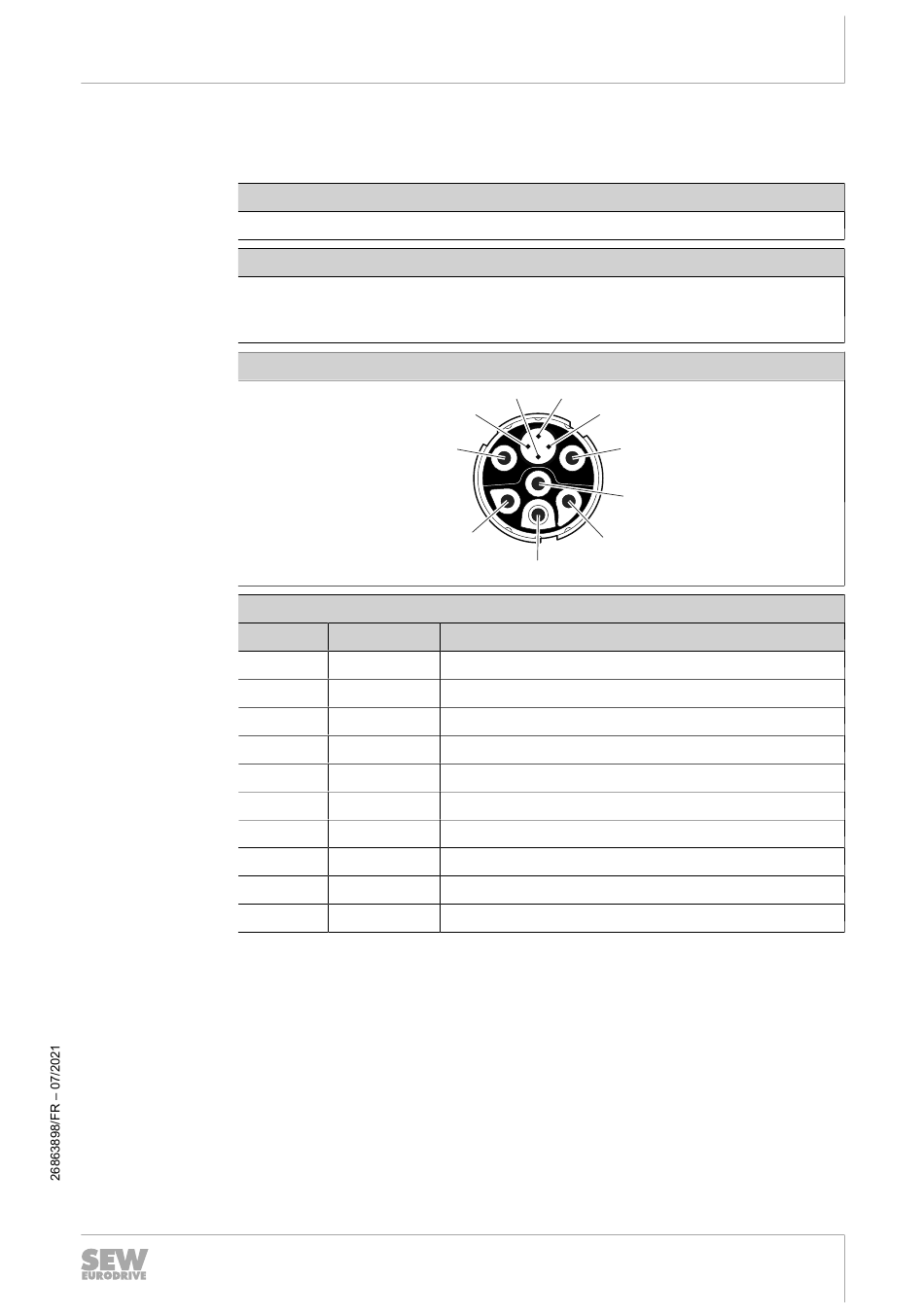

X1121 : raccordement PAC pour AC 400 V, tension de sauvegarde DC 24 V et Ethernet (IN)
Le tableau suivant fournit les informations pour ce raccordement.
Fonction
Raccordement PAC pour AC 400 V, tension de sauvegarde DC 24 V et Ethernet (IN)
Mode de raccordement
M23, mâle, filetage extérieur, société TE Connectivity – Intercontec products, broche
SEW, série 723, variante SpeedTec, disque de codage : gris/vert, avec protection
contre le toucher
Schéma de raccordement
Affectation
Contact
U
V
W
PE
A
B
1
2
3
4
Affectation des broches des connecteurs optionnels
4
B
V
Signal
Description
L1
Raccordement réseau, phase L1 (IN)
L2
Raccordement réseau, phase L2 (IN)
L3
Raccordement réseau, phase L3 (IN)
PE
Raccordement conducteur de terre
+24V
Entrée DC 24 V pour mode auxiliaire (IN)
0V24
Potentiel de référence 0V24 pour mode auxiliaire (IN)
TX+
Ethernet TX+ (IN)
TX-
Ethernet TX- (IN)
RX+
Ethernet RX+ (IN)
RX-
Ethernet RX- (IN)
Installation électrique
3
1
2
A
W
U
PE
Notice d'exploitation – MOVIMOT
