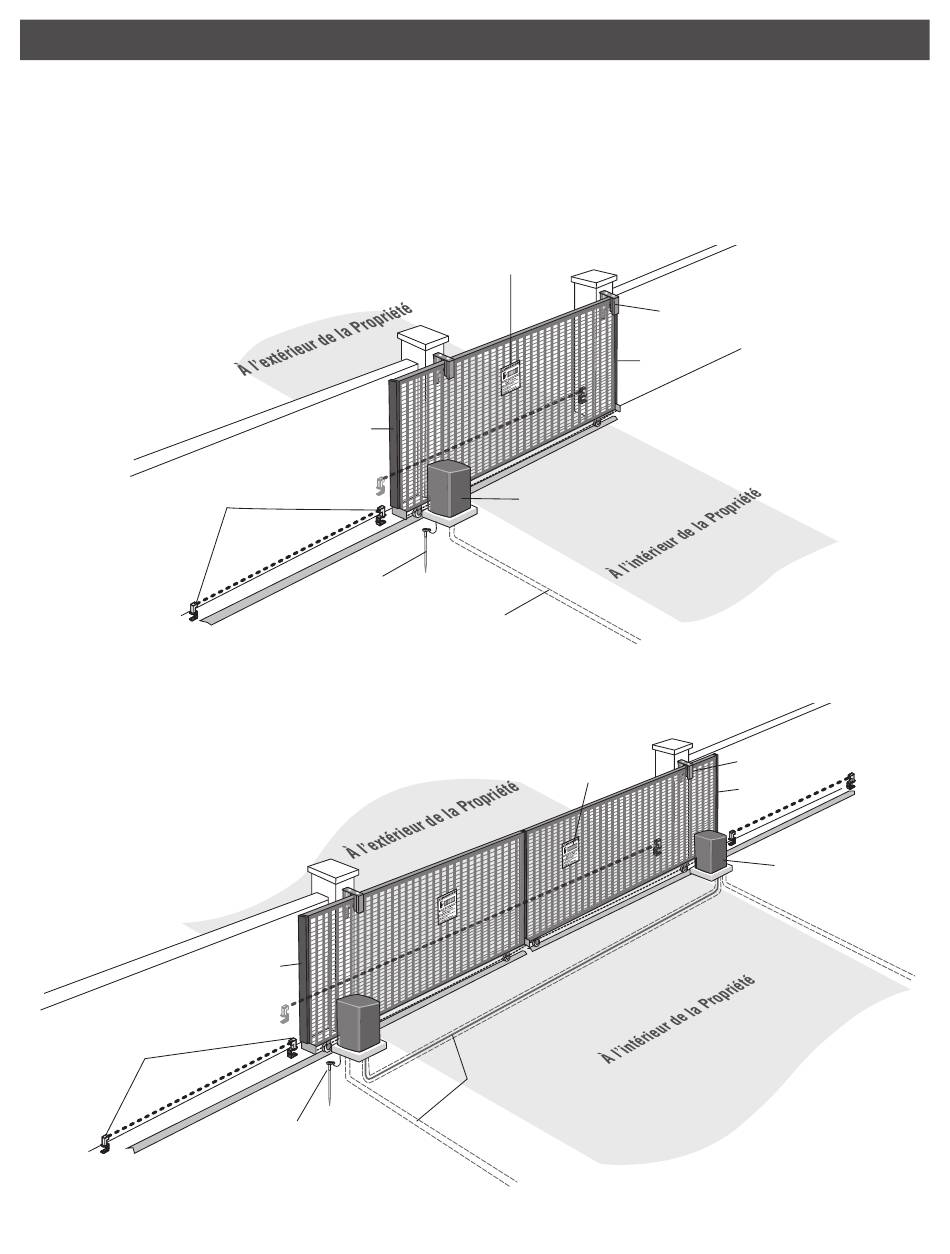

APERÇU D'UNE INSTALLATION TYPIQUE
REMARQUE : Un ou plusieurs capteurs sans contact doivent être placés là où existe un risque de piégeage ou d'obstruction dans la direction
d'ouverture ou de fermeture du portail. Des précautions doivent être prises pour réduire le risque de déclenchement de nuisance, par exemple, un
véhicule qui déclencherait le capteur lorsque le portail est toujours en mouvement.
Tout écart entre l'ouvre-porte et un objet fixe comme un mur, un pillier, une colonne ou l'actionneur lui-même mesurant plus de 5,7 cm (2 1/4 po) doit
être comblé.
PORTAIL SIMPLE
PORTAIL DOUBLE
Capteurs de chant
Capteurs
Photoélectriques
INTRODUCTION
Capteurs de chant
Capteurs
Photoélectriques
Tige de mise à la terre
Vérifier les codes du
bâtiment nationaux et
locaux pour la profondeur
appropriée.
Tige de mise à la terre
Vérifier les codes du
bâtiment nationaux et locaux
pour la profondeur
appropriée.
Panneau d'avertissement
Actionneur
Conduit étanche pour
câble (non fourni)
REMARQUE: Les fils
d'alimentation et de commande
DOIVENT être acheminés dans
des conduits différents.
Panneau
d'avertissement
Conduit étanche pour
câble (non fourni)
REMARQUE: Les fils
d'alimentation et de
commande DOIVENT
être acheminés dans
des conduits différents.
8
Loquets à rouleaux
de sécurité
Capteurs de
chant
Loquets à rouleaux de sécurité
Capteurs de
chant
Actionneur
