ÉTAPE 6 (suite)
PANNEAUX SOLAIRES

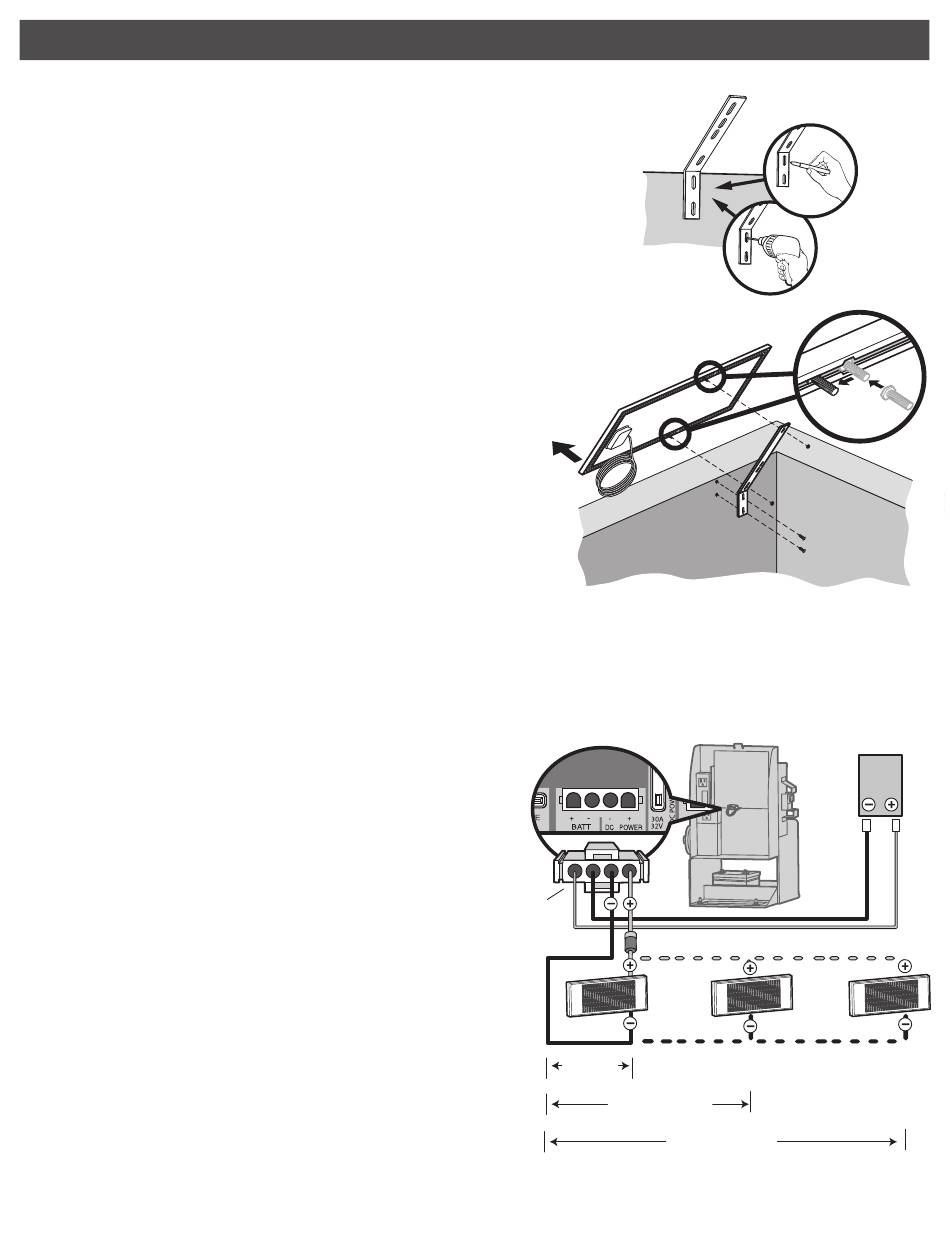

INSTALLEZ LE OU LES PANNEAUX SOLAIRES

1. Placez le support de panneau solaire sur la surface de montage.
Marquez et percez les trous.
2. Insérez deux boulons dans les rails situés à l'arrière du ou des
panneaux solaires.
3. Glissez les boulons dans les rails des trous de boulons et alignez les
deux boulons.
4. Fixez le ou les panneaux solaires aux supports à l'aide de deux
rondelles et de deux écrous.
5. Fixez l'assemblage d'un ou de panneaux solaires à la surface à l'aide
de la quincaillerie appropriée.
CÂBLAGE DES PANNEAUX SOLAIRES
1. Localiser la fiche J15 sur la carte de contrôle et la débrancher de la
carte de contrôle (elle ne sera pas utilisée).
2. Placer la nouvelle pile 33AH dans l'actionneur.
3. Faire passer les fils des piles (l'ensemble de fils le plus long) de la
fiche J15 (nouveau faisceau de fils) à travers l'arrière de la boîte
électrique. Connecter le fil rouge à la borne positive (+) de la pile.
Connecter le fil noir à la borne négative (-) de la pile.
4. Connecter le fil rouge plus court (+) de la fiche J15 (nouveau faisceau
de câblage) étiqueté « DC Power » (alimentation en c.c.) au fil rouge
du panneau solaire. Connecter le fil noir plus court (-) de la fiche J15
(nouveau faisceau de câblage) étiqueté « DC Power » (alimentation en
c.c.) au fil noir du panneau solaire.
5. Brancher la fiche J15 (nouveau faisceau de fils) dans l'entrée J15 sur
la carte de contrôle. REMARQUE : Il peut se produire une petite
étincelle lors du branchement de la fiche J15 dans la carte.
Au besoin, connecter des panneaux solaires supplémentaires de 12 V
pour atteindre la puissance désirée (300 W au maximum).
Passer à la section Double barrière (le cas échéant) ou passer à la
section Ajustement.
ANNEXE
Surface de Montage
Les panneaux installés
doivent faire face au SUD
Fiche J15
(nouveau faisceau
de fils, Modèle
K94-37236)
Fil noir (-)
10W
Installation
de panneau
solaire 10 W
40
Surface de Montage
Diode
Fil rouge (+)
10W
Installation de
panneau solaire 20 W
Installation de panneau
solaire 30 W
Pile 33AH
Fil noir (-)
Fil
rouge (+)
10W
