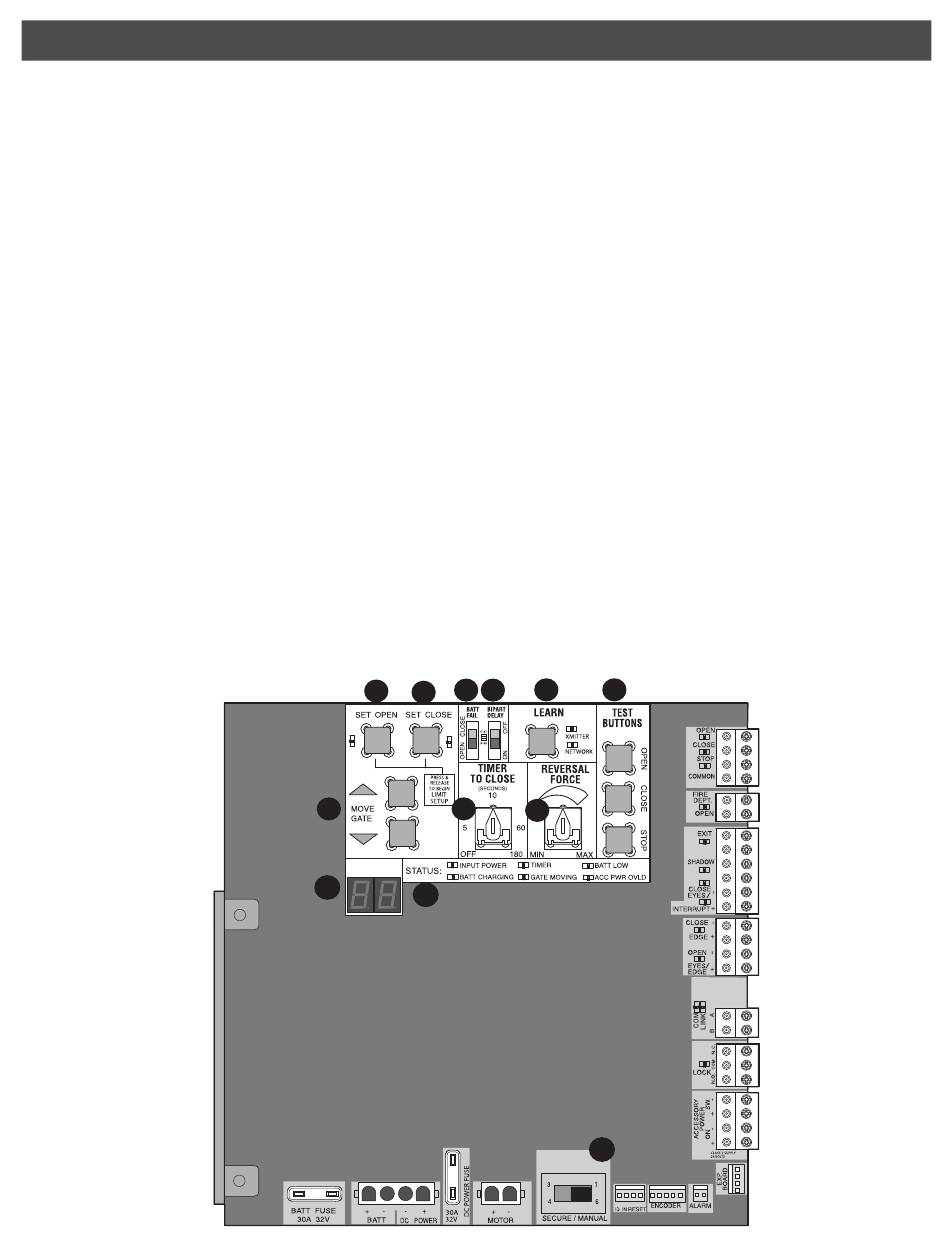

VUE D'ENSEMBLE DE LA CARTE DE CONTRÔLE
1
Bouton SET OPEN : Le bouton SET OPEN règle la limite d'ouverture. Reportez-vous à la section Régler les limites.
2
Bouton SET CLOSE : Le bouton SET CLOSE règle la limite de fermeture. Reportez-vous à la section Régler les limites.
3
Boutons DÉPLACER LA BARRIÈRE : Les boutons MOVE GATE ouvrent ou ferment la barrière lorsque l'actionneur est en mode de réglage des limites.
Reportez-vous à la section Régler les limites.
4
BATT FAIL:
• Lorsque l'alimentation en c.a. est interrompue et que la tension de la ou des piles est très faible, le portail s'enclenche à une certaine limite jusqu'à ce
que l'alimentation en c.a. soit restaurée ou que la tension des piles ait augmenté.
• Le commutateur de sélection d'option réglé sur OPEN force l'ouverture automatique du portail, puis s'enclenche à la limite de fin de course
d'ouverture jusqu'à ce que l'alimentation en c.a. soit restaurée ou que la tension des piles augmente.
• Le commutateur d'option réglé sur CLOSE force le portail à s'enclencher à la limite de fin de course de fermeture ou à la prochaine commande de
fermeture jusqu'à ce que l'alimentation en c.a. soit restaurée ou que la tension des piles augmente.
• Une pression constante exercée sur une entrée de commande prioritaire écrase le paramètre pour ouvrir ou fermer le portail.
• Une pile de très faible charge a une tension de moins de 11,5 V.
5
Interrupteur BIPART DELAY : L'interrupteur LOCK/BIPART DELAY est utilisé seulement pour les barrières doubles. Reportez-vous à la section Délai
bipart.
6
Bouton APPRENDRE (LEARN) : Le bouton APPRENDRE (LEARN) permet de programmer les télécommandes et le réseau.
7
Cadran TIMER-TO-CLOSE : Le cadran TIMER-TO-CLOSE (TTC) (Minuterie de fermeture) peut être réglé pour fermer automatiquement la barrière après
un délai spécifique. La minuterie de fermeture est désactivée (OFF) selon le réglage d'usine. Si le TTC est réglé à la position OFF (arrêt), alors la barrière
demeure ouverte jusqu'à ce que l'actionneur reçoive une autre commande provenant d'un contrôle. Tourner le cadran de minuterie de fermeture au
réglage désiré. La plage varie entre 0 et 180 secondes, 0 seconde est HORS FONCTION.
REMARQUE : Toute commande radio, commande de bouton unique ou commande de fermeture sur la carte de contrôle avant l'expiration de la minute-
rie de fermeture fermera la barrière. La minuterie de fermeture est réinitialisée par tout signal provenant des contrôles ouverts, des boucles, des bords
de fermeture et des capteurs photoélectriques (IR).
8
Cadran REVERSAL FORCE : Le cadran REVERSAN FORCE (force d'inversement) ajuste la force. Reportez-vous à la section Ajustement de la force.
9
BOUTONS D'ESSAI : Les BOUTONS D'ESSAI actionneront la barrière (OUVERTURE, ARRÊT et FERMETURE).
10
DEL d'état : Les DEL d'état sont des codes diagnostiques pour l'actionneur. Consulter le tableau de DEL d'état dans la section Dépannage.
11
AFFICHAGE DE DIAGNOSTIC : L'affichage de diagnostic indiquera le type d'actionneur, la version du matériel et les codes de défaut. Le type
d'actionneur s'affichera comme « SL » suivi par « 12 » indiquant que le type de l'actionneur est RSL12U. La version du matériel sera montrée après le
type d'actionneur, par exemple « 1.2 ».
12
Interrupteur d'entraînement arrière : Régler à MANUEL permettra de pousser manuellement la barrière pour l'ouvrir ou la fermer s'il y a une panne de
courant CA et de pile. Régler à SECURE rendra la barrière difficile à pousser en position ouverte ou fermée s'il y a une panne de courant CA et de pile.
FONCTIONNEMENT
4
5
1
2
3
7
DIAGNOSTICS
11
10
25
6
9
8
12
AC & BATT FAIL
BACKDRIVE
