ÉTAPE 5

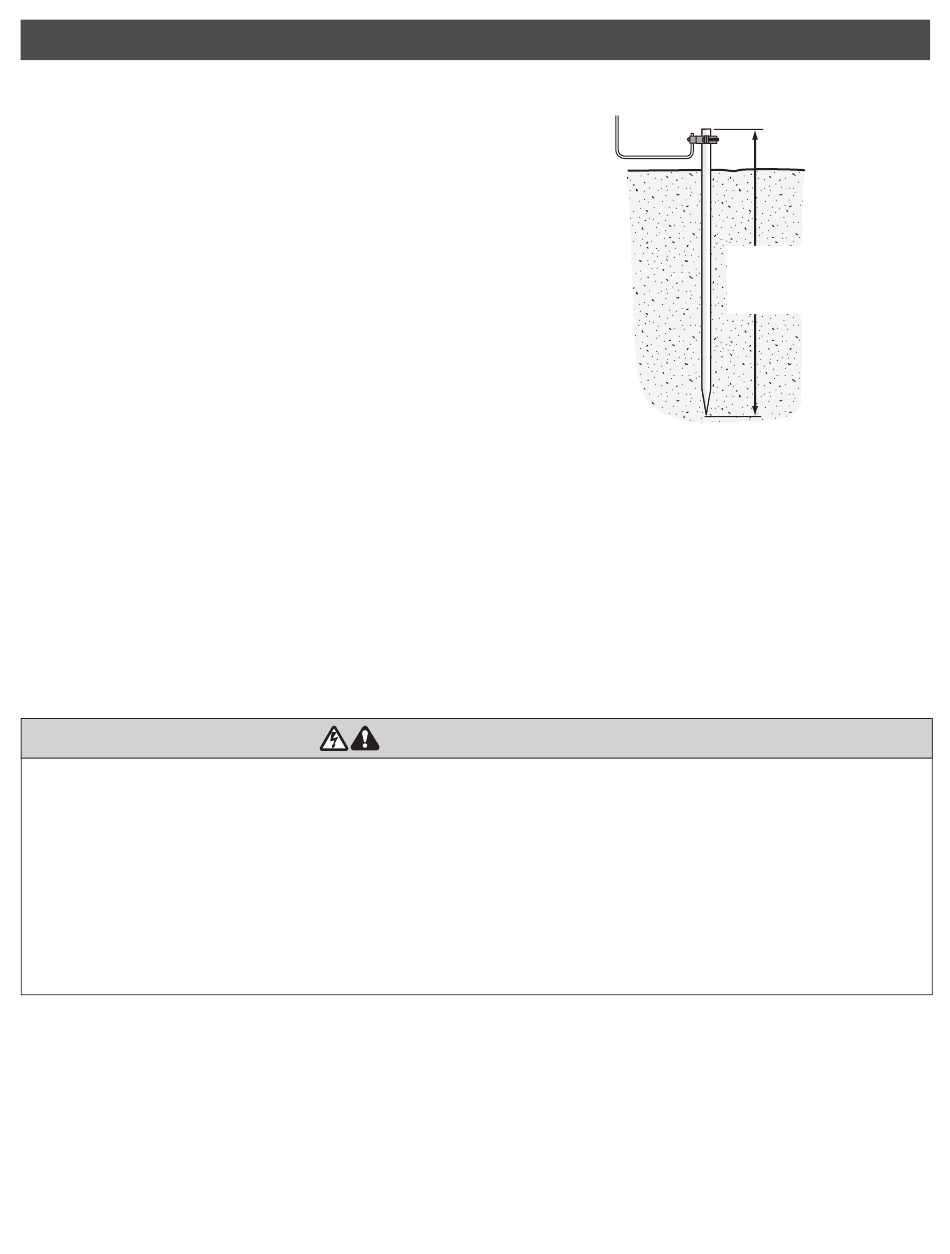

TIGE DE MISE À LA TERRE
Utiliser une tige de mise à la terre adéquate pour votre zone locale. Le fil
de terre doit être un fil simple d'une seule pièce. Ne jamais épisser deux
fils pour le fil de terre. Si vous coupez le fil de terre trop court, le brisez
ou détruisez son intégrité, remplacez-le avec une longueur de fil simple.
1. Installez le piquet de prise de terre à moins d'un mètre du boîtier de
commande.
2. Acheminez le câble de la tige de mise à la terre à l'actionneur.
REMARQUE : Si
l'actionneur n'est pas correctement mis à la terre, la portée des
télécommandes sera réduite et l'actionneur sera plus vulnérable aux dommages
par la foudre et les surtensions.
ÉTAPE 6
CÂBLAGE ÉLECTRIQUE
Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES :
• AUCUNE maintenance sur le dispositif de fermeture ou à proximité
NE doit être réalisée avant d'avoir déconnecté l'alimentation
électrique (CA ou solaire et pile) et de l'avoir verrouillée en utilisant
le disjoncteur de ce dispositif. Après avoir terminé la maintenance, la
zone DOIT être dégagée et sécurisée, c'est seulement à ce moment
que l'unité peut être remise en service.
• Déconnectez l'alimentation au niveau de la boîte à fusibles AVANT de
poursuivre. L'actionneur DOIT ÊTRE correctement relié à la masse et
connecté conformément aux réglementations électriques locales et
nationales. REMARQUE : L'actionneur doit se trouver sur un circuit
séparé avec des fusibles de capacité suffisante.
Cet actionneur peut être câblé pour une tension de 120 V en c.c. ou à un panneau solaire (non fourni). Suivre les directives selon votre
application. Pour les applications à double barrière, l'alimentation devra être connectée à chaque actionneur. Le câblage d'alimentation
principal et celui de contrôle DOIVENT être acheminés dans des conduits séparés.
Les piles sont chargées dans le circuit par le transformateur intégré. L'actionneur exige une pile 7AH (fournie) ou 33AH. L'application 33AH
exige le faisceau de câbles 33AH (modèle K94-37236).
APPLICATIONS SOLAIRES : Pour les applications solaires, se reporter à la section Panneaux solaires dans l'annexe. Observer les instructions
en fonction de votre application.
INSTALLATION
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
• TOUTES les connexions électriques DOIVENT ÊTRE réalisées par un
professionnel.
• NE PAS installer les câbles ni essayer de faire fonctionner
l'actionneur sans avoir pris connaissance du schéma de câblage.
• TOUS les câblages d'alimentation doivent se trouver sur un circuit
dédié et bien protégé. L'emplacement de déconnexion de
l'alimentation doit être visible et clairement étiqueté.
• TOUT le câblage d'alimentation et de contrôle DOIT être acheminé
dans une conduite séparée.
15
Vers l'actionneur
Vérifier les codes
nationaux et locaux
pour la profondeur
appropriée.
