Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES :
• AUCUNE maintenance sur le dispositif de fermeture ou à proximité
NE doit être réalisée avant d'avoir déconnecté l'alimentation
électrique (CA ou solaire et pile) et de l'avoir verrouillée en utilisant
le disjoncteur de ce dispositif. Après avoir terminé la maintenance, la
zone DOIT être dégagée et sécurisée, c'est seulement à ce moment
que l'unité peut être remise en service.
• Déconnectez l'alimentation au niveau de la boîte à fusibles AVANT de
poursuivre. L'actionneur DOIT ÊTRE correctement relié à la masse et
connecté conformément aux réglementations électriques locales et
nationales. REMARQUE : L'actionneur doit se trouver sur un circuit
séparé avec des fusibles de capacité suffisante.

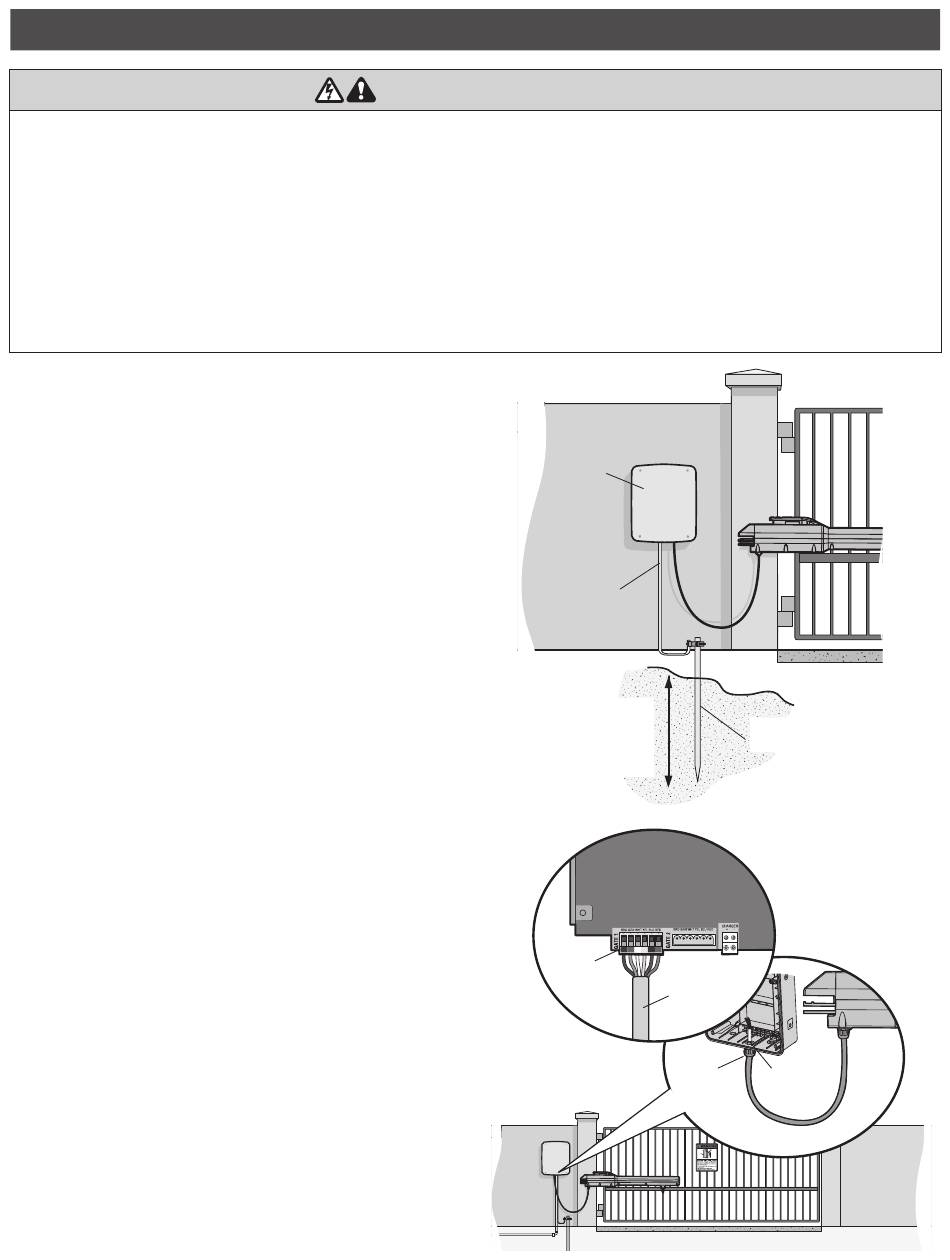

ÉTAPE 4
TIGE DE MISE À LA TERRE
Utiliser une tige de mise à la terre adéquate pour votre zone locale. Le fil
de terre doit être un fil simple d'une seule pièce. Ne jamais épisser deux
fils pour le fil de terre. Si vous coupez le fil de terre trop court, le brisez
ou détruisez son intégrité, remplacez-le avec une longueur de fil simple.
1. Installez le piquet de prise de terre à moins d'un mètre du boîtier de
commande.
2. Acheminez un fil entre la prise de terre et le boîtier de commande. Ce
fil de prise à la terre sera connecté à une étape ultérieure.
REMARQUE : Si l'actionneur n'est pas correctement mis à la terre, la
portée des télécommandes sera réduite.
ÉTAPE 5
CÂBLAGE DU BRAS DE L'OUVRE-PORTAIL
AU CIRCUIT DE COMMANDE
1. Choisir un disque défonçable au bas du boîtier de commande.
2. Insérer le câble de l'actionneur par le connecteur étanche fourni.
3. Insérer le câble de l'actionneur et le connecteur étanche dans le trou
du disque défonçable.
4. Faire glisser l'écrou du connecteur sur le câble de l'actionneur.
5. Connecter les fils du câble de l'actionneur en fonction des étiquettes
colorées sur le connecteur (blanc à blanc, rouge à rouge, etc.).
6 Brancher le connecteur dans la borne GATE 1 (portail 1) sur le tableau
de commande comme montré.
7. Serrer l'écrou du connecteur.
Si l'installation ne concerne qu'un actionneur, passer à la page 18.
Dans le cas de l'installation de deux actionneurs, passer à la page
suivante.
AVERTISSEMENT
INSTALLATION
AVERTISSEMENT
AVERTISSEMENT
• TOUTES les connexions électriques DOIVENT ÊTRE réalisées par un
professionnel.
• NE PAS installer les câbles ni essayer de faire fonctionner
l'actionneur sans avoir pris connaissance du schéma de câblage.
• TOUS les câblages d'alimentation doivent se trouver sur un circuit
dédié et bien protégé. L'emplacement de déconnexion de
l'alimentation doit être visible et clairement étiqueté.
• TOUT le câblage d'alimentation et de contrôle DOIT être acheminé
dans une conduite séparée.
Boîtier de contrôle
Fil de calibre 12
nationaux et locaux
pour la profondeur
14
Vérifier les codes
appropriée.
(Circuit de commande)
Connecteur
Câble de l'actionneur
Connecteur
étanche
Tige de mise à la terre (à moins de
0,9 m [3 pi]) du boîtier de commande)
Écrou du
connecteur
