ÉTAPE 6 (suite)
CÂBLAGE ÉLECTRIQUE
1. Éteindre l'alimentation CA à partir du disjoncteur de l'alimentation
principale.
2. Acheminer les fils d'alimentation en ç.a. à l'actionneur.
3. Débrancher le transformateur.
4. Retirer le couvercle de la boîte de jonction.
5. Acheminer les câbles électriques c.c. par l'orifice défonçable au bas
du coffret de branchement.
6. Connecter le fil vert à la tige de mise à la terre et à la masse CA à
l'aide d'un capuchon de connexion. REMARQUE : La tige de mise à la
terre peut être mise à la masse sur le chassis.
7. Connecter le fil blanc au NEUTRE à l'aide d'un capuchon de
connexion.
8. Connecter le fil noir à la PHASE à l'aide d'un capuchon de connexion.
9. Replacer le couvercle de la boîte de jonction. S'assurer que les fils ne
sont pas pincés.
10. Brancher le transformateur.
11. Mettre l'alimentation CA de l'actionneur en fonction.
INSTALLATION

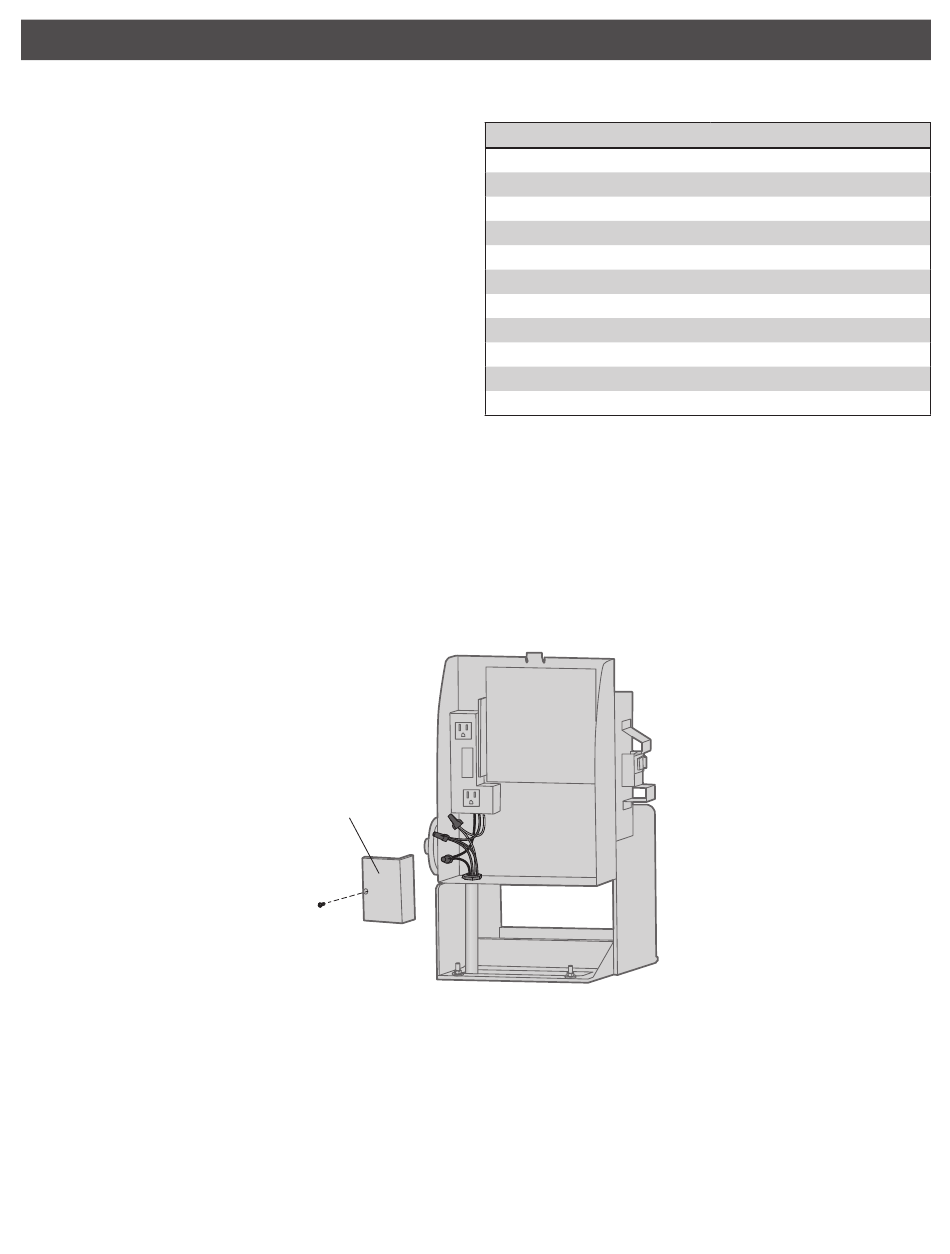

Couvercle de la
boîte de jonction
16
SOURCE D'ALIMENTATION DE L'ACTIONNEUR
TRANSFORMATEUR À BRANCHEMENT DIRECT (120 VC.A.)
Fil de calibre 14
Fil de calibre 12
Fil de calibre 10
TRANSFORMATEUR À BRANCHEMENT EXTERNE (24 VC.A.)
Fil de calibre 18
Fil de calibre 16
Fil de calibre 14
Fil de calibre 12
Fil de calibre 10
REMARQUE : Utiliser EXCLUSIVEMENT des câbles en cuivre.
1150 pieds (351 m)
1850 pieds (564 m)
2950 pieds (899 m)
OU
150 pieds (46 m)
250 pieds (76 m)
400 pieds (122 m)
600 pieds (183 m)
1,000 pieds (305 m)
