RÉGLAGES DE COURSE ET DE FORCE
Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES :
• Sans un système d'inversion de sécurité bien installé, des personnes
(plus particulièrement les petits enfants) pourraient être
GRIÈVEMENT BLESSÉES ou TUÉES par une barrière qui se déplace.
• Une trop grande résistance sur la barrière gênera un fonctionnement
approprié du système d'inversion de sécurité.
• Ne JAMAIS augmenter la force au-delà du niveau nécessaire au
déplacement de la barrière.
INTRODUCTION
Votre actionneur a été conçu avec des commandes électroniques qui
facilitent les réglages de fin de course et de la résistance. Les réglages
vous permettent de programmer là où le portail s'arrêtera en position
d'ouverture et de fermeture. Les commandes électroniques détectent la
force requise pour l'ouverture et la fermeture du portail. La résistance est
réglée automatiquement lorsque vous programmez les limites, mais elle
doit être réglée avec plus de précisions à l'aide du cadran de
RÉSISTANCE D'INVERSION sur le tableau de commande (se reporter à la
section Réglage de précision) pour compenser les conditions
environnementales.
Les limites peuvent être réglées à l'aide du tableau de commande (page
suivante) ou une télécommande (se reporter à Configuration des limites à
l'aide d'une télécommande dans l'annexe). Le réglage des limites à l'aide
d'une télécommande exige une télécommande à trois boutons
programmée sur OUVRIR, FERMER et ARRÊTER.
REMARQUE : Les boutons d'essai sur la carte de contrôle ne
fonctionneront pas tant que les limites n'auront pas été configurées.
RÉGLAGES INITIAUX DE COURSE ET DE FORCE
En ce qui concerne les applications de portail à deux vantaux, les limites
devront être réglées pour chaque actionneur. Le portail DOIT être fixé à
l'actionneur avant de procéder au réglage des limites et de la résistance.

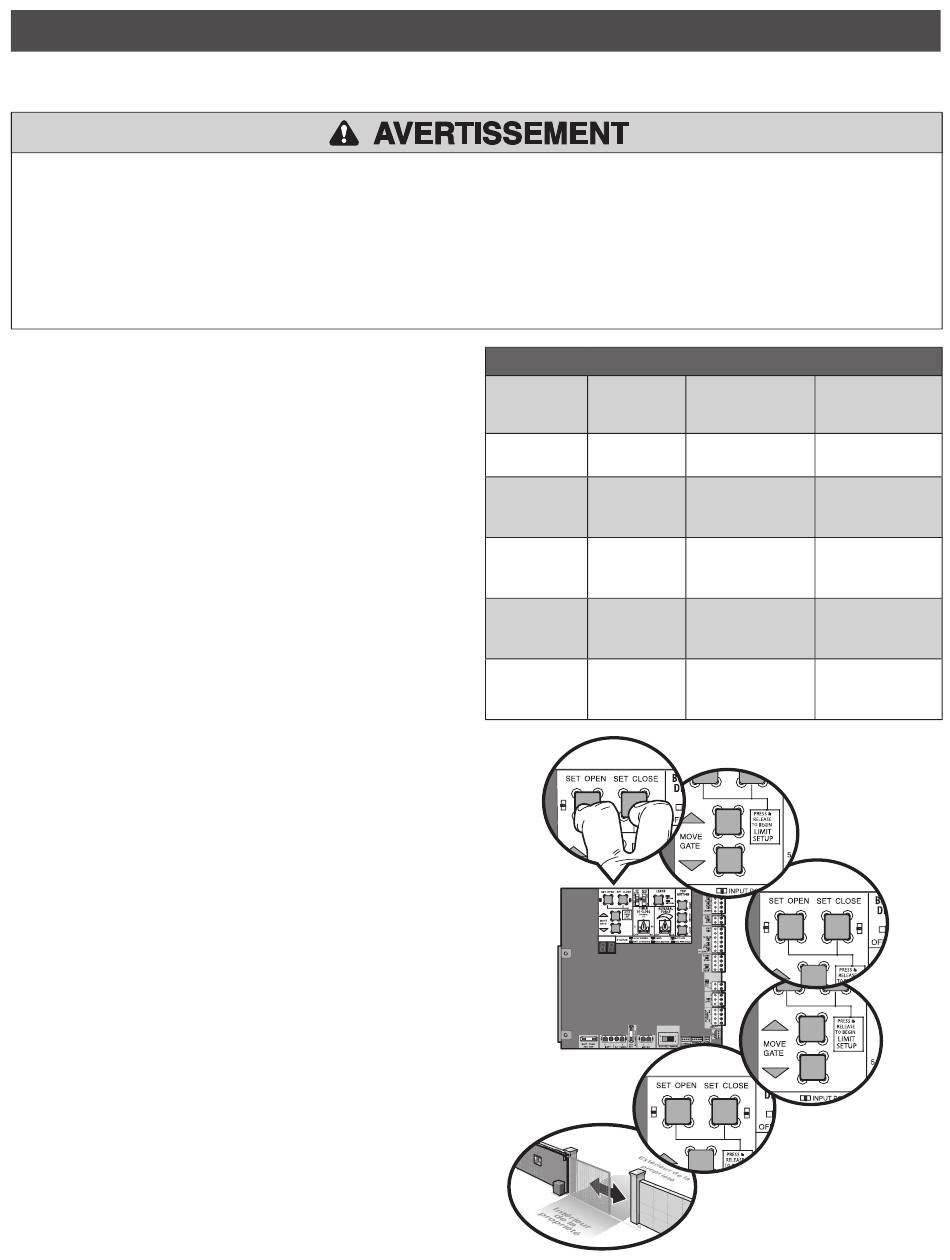

1. Enfoncer et relâcher les boutons SET OPEN et SET CLOSE
simultanément pour entrer en mode de réglage des limites.
2. Enfoncer et tenir un des boutons MOVE GATE pour déplacer la
barrière à la limite ouverte ou fermée.
3. Enfoncer et relâcher le bouton SET CLOSE ou SET OPEN selon la
limite qui est en cours de réglage.
4. Enfoncer et tenir un des boutons MOVE GATE pour déplacer la
barrière à l'autre limite.
5. Enfoncer et relâcher le bouton SET CLOSE ou SET OPEN selon la
limite qui est en cours de réglage.
6. Ouvrir puis fermer la barrière. Ceci règle automatiquement la force.
Lorsque les limites sont réglées correctement, l'actionneur sortira
automatiquement du mode de réglage des limites.
AJUSTEMENT
• Ne JAMAIS utiliser les réglages de résistance pour compenser une
barrière qui force ou qui adhère.
• Après avoir ajusté une commande (résistance ou course), il peut être
nécessaire d'ajuster l'autre commande.
• Après avoir effectué quelque réglage que ce soit, on DOIT faire
l'essai du système d'inversion de sécurité. La barrière DOIT inverser
sa course au contact d'un objet rigide.
DEL DE CONFIGURATION DE COURSE
DIODE DE
RÉGLAGE
D'OUVERTURE
ARRÊT
ATTENTION
CLIGNOTANT
AVERTISSEMENT
CLIGNOTANT
MARCHE
AVERTISSEMENT
MARCHE
AVERTISSEMENT
1
21
DIODE DE
MODE DE
RÉGLAGE DE
L'ACTIONNEUR
FERMETURE
ARRÊT
MODE NORMAL
CLIGNOTANT MODE DE
CONFIGURATION
DE LIMITE
MARCHE
MODE DE
CONFIGURATION
DE LIMITE
CLIGNOTANT MODE DE
CONFIGURATION
DE LIMITE
MARCHE
MODE DE
CONFIGURATION
DE LIMITE
2
DIAGNOSTICS
AC & BATT FAIL
BACKDRIVE
6
EXPLICATION
Limites
configurées.
Limites non
configurées.
Limite ouverte
non configurée.
Limite fermée non
configurée.
Limites non
configurées.
3
4
5
