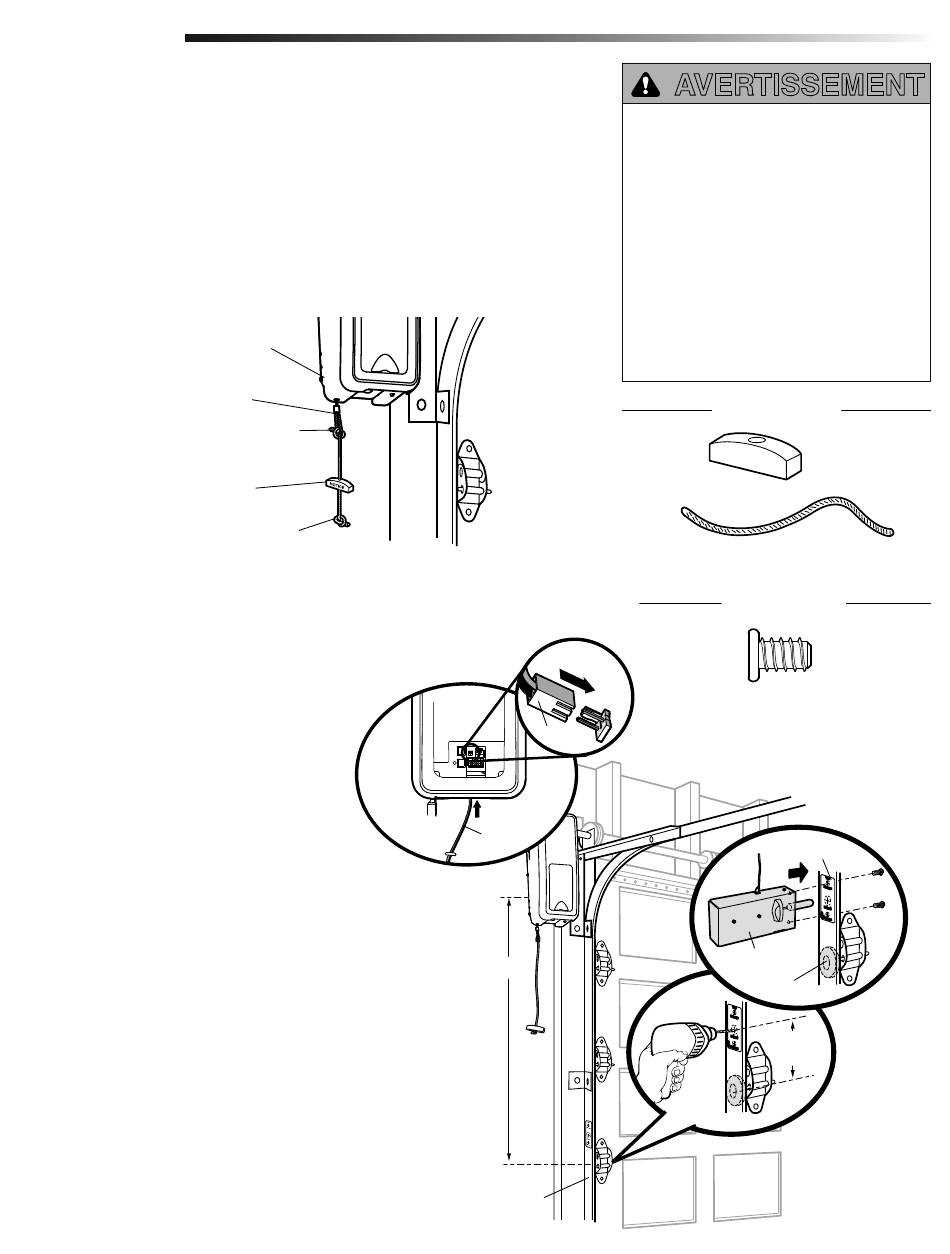

Installation
2
Attachez la corde et la poignée de déclenchement
d'urgence
1. Faites passer une extrémité de la corde dans le trou supérieur de la poignée rouge de façon
que le mot « NOTICE » puisse être lu à l'endroit. Pour prévenir l'échappement de la corde
faites un nœud simple à au moins 1 po (2,5 cm) de son extrémité.
2. Faites passer l'autre extrémité de la corde à travers la boucle du câble de déclenchement
d'urgence. Ajustez la longueur de la corde afi n que la poignée ne soit pas à plus de 6 pi
(1,83 m) au-dessus du plancher. Fixez la corde à l'aide d'un nœud simple.
REMARQUE : Si la corde doit être coupée, brûlez légèrement l'extrémité coupée pour empêcher
qu'elle s'effi loche.
Ouvre-porte de
garage
Câble de
déclenchement
d'urgence
Poignée de
déclenchement
d'urgence
3
Installez le verrou électrique de porte
Le verrou est utilisé pour empêcher qu'on ouvre manuellement la porte de garage une fois
qu'elle sera complètement fermée.
1. La commande de verrouillage électrique
de la porte doit être montée à 10 pieds de
l'ouvre-porte de garage avec une distance
d'environ 3 pouces (7,6 cm) entre le centre
d'un galet de porte et le trou de boulon de
la commande de verrouillage électrique de
la porte. Au besoin, montez-la sur le même
côté que l'ouvre-porte de garage. Le second
galet à partir du bas est idéal pour la plupart
des installations.
2. Assurez-vous que la surface du rail est
propre et fi xez le modèle de verrouillage au
guide.
3. Percez des trous selon les repères du
gabarit.
4. Fixez la commande de verrouillage
électrique de la porte à l'extérieur du guide
de la porte de garage avec le matériel fourni.
5. Faites acheminer le fi l de sonnerie sur le
mur vers l'ouvre-porte de garage. Utilisez
les agrafes isolées pour fi xer le fi l à
plusieurs endroits. Insérez le fi l au bas de
l'ouvre-porte de garage.
6. Branchez le connecteur à l'ouvre-porte de
garage.
Nœuds simple
Nœuds simple
Connecteur
Câble de la
sonnerie
10 pieds, au maximum.
Guide de la
porte du
garage
9
AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES
GRAVES ou LA MORT par suite de la chute
d'une porte de garage :
• Si possible, utiliser la poignée de
déclenchement d'urgence pour désengager
la porte UNIQUEMENT lorsqu'elle est
FERMÉE. Des ressorts faibles ou brisés ou
une porte déséquilibrée peuvent causer la
chute rapide et/ou imprévue d'une porte
ouverte.
• Ne JAMAIS utiliser la poignée de
déclenchement d'urgence à moins que
l'entrée de garage ne soit dégagée (absence
de personnes et d'obstacle).
QUINCAILLERIE
Poignée
Corde
QUINCAILLERIE
Vis de blocage
1/4-20 x 1/2 de
po
Gabarit de verrou
Verrouillage
de la porte
Galet
3 po
(7,6 cm)
environ
Agrafes isolées
(Non illustrés)
