Introduction
Planifi cation
Examinez votre aire du garage pour noter si l'une des conditions ci-après s'applique. Des matériaux
supplémentaires pourraient être nécessaires en fonction de vos besoins.
CE SYSTÈME D'OUVERTURE DE PORTE EST COMPATIBLE AVEC :
•
Des portes qui utilisent une barre de torsion et des ressorts. La barre de torsion doit être d'un
pouce (2,5 cm) de diamètre.
•
Des tambours de 4 à 6 po (10 à 15 cm) (ne pas utiliser sur des tambours coniques de plus de
6 po (15 cm)).
•
Des portes sectionnelles à grande levée (d'une hauteur maximale de 54 po (137,2 cm)) et à
levée standard d'une hauteur maximale de 14 pi (4,2 m).
•
Des portes d'une largeur maximale de 18 pi (5,5 m).
•
Des portes d'une surface maximale de 180 pi ca (16,7 m ca).

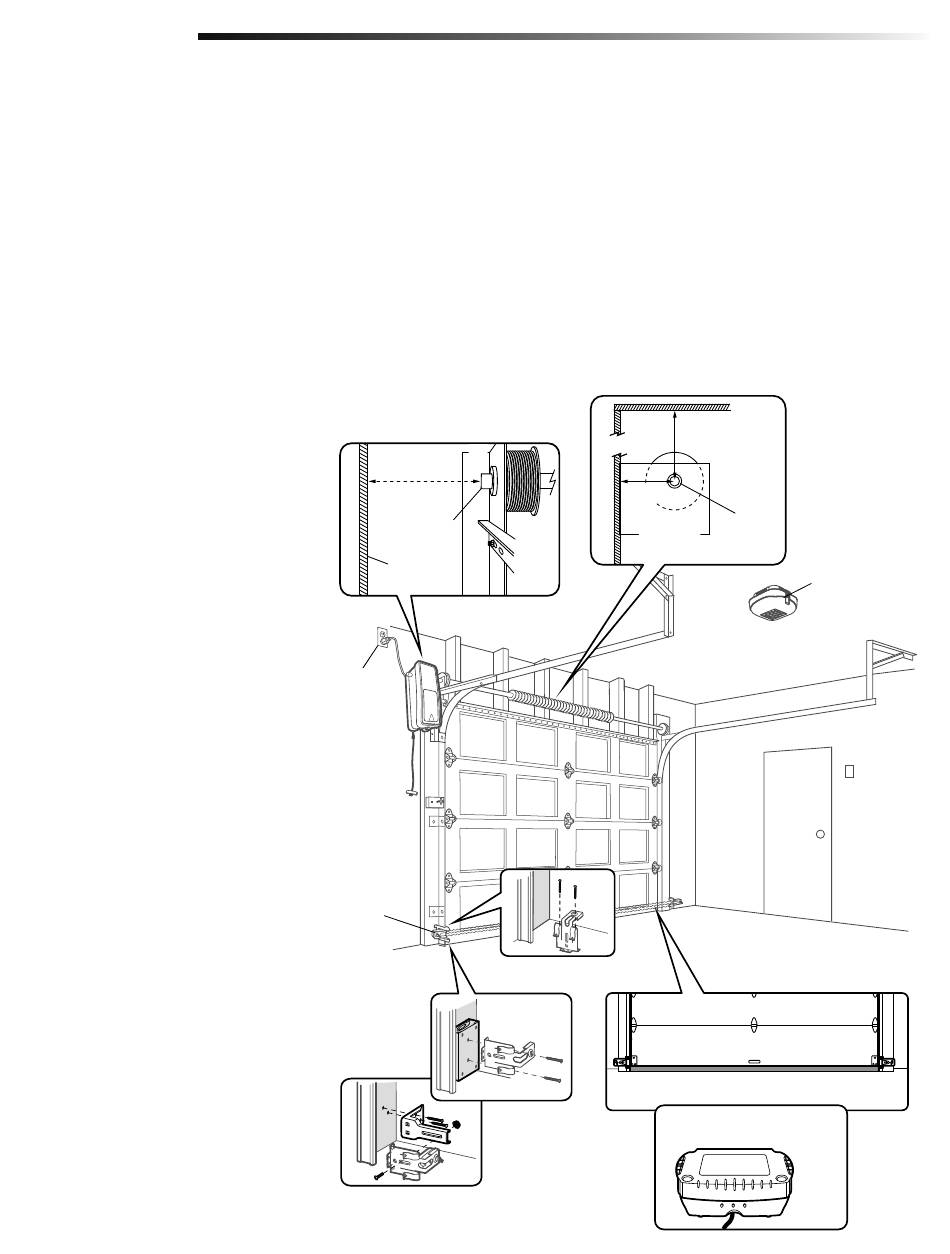

Passez en revue ou inspectez la zone d'installation prévue. L'ouvre-porte de garage peut
être installé sur le côté droit ou gauche de la porte. Sélectionnez le côté qui satisfait aux
exigences énumérées ci-dessous.
a.
Doit présenter un minimum de 2-1/2 de
po (6,4 cm) entre le mur du garage et le
centre de la barre de torsion.
b
Doit présenter un minimum de 3 po
(7,6 cm) entre le plafond et le centre de la
barre de torsion.
c
Doit présenter un minimum de 8 po
(20,3 cm) entre le mur latéral du garage
(ou obstruction) et l'extrémité de la barre
de torsion.
d
La barre de torsion doit s'allonger d'au
moins 1 à 5 po (2,5 à 12 cm) au-delà
de la plaque de roulement. Ceci peut
varier, dépendant des demandes de votre
installation.
e
Une prise électrique est requise à moins
de 6 pi (1,8 m) de la zone d'installation.
S'il n'y en a pas, contactez un électricien
qualifi é.
f
Selon la construction du garage, des
supports de rallonge ou des blocs en bois
peuvent être nécessaires pour poser les
capteurs de sécurité.
g
Un montage alternatif au niveau du sol
des capteurs d'inversion exigera une
quincaillerie non fournie.
h
Le jeu entre le bas de la porte et le plancher
ne doit pas excéder 1/4 de po (6 mm),
sinon le système d'inversion de sécurité
pourrait ne pas fonctionner adéquatement.
i.
Une pile de secours de modèle 475LM est
fortement recommandée s'il n'y a pas de
porte d'accès au garage, car cet ouvre-
porte de garage ne peut être utilisé en
conjonction avec un mécanisme externe de
déclenchement d'urgence.
c
d
20,3 cm
(8 po)
Barre de
torsion
Mur ou
obstacle
e
Détecteur
inverseur
de sécurité
3
REMARQUE : Inspectez la barre de torsion
lorsque la porte est élevée et abaissée. Il est
important qu'elle ne présente aucun mouvement
pouvant être détecté de haut en bas ou de
gauche à droite. Si le mouvement n'est pas
corrigé, la durée de vie utile de l'ouvre-porte de
garage sera grandement réduite.
b
7,6 cm
(3 po)
a
2-1/2 de po
(6,4 cm)
g
f
h
i
Pile de secours 475LM
Barre de
torsion
Lampe
distante
