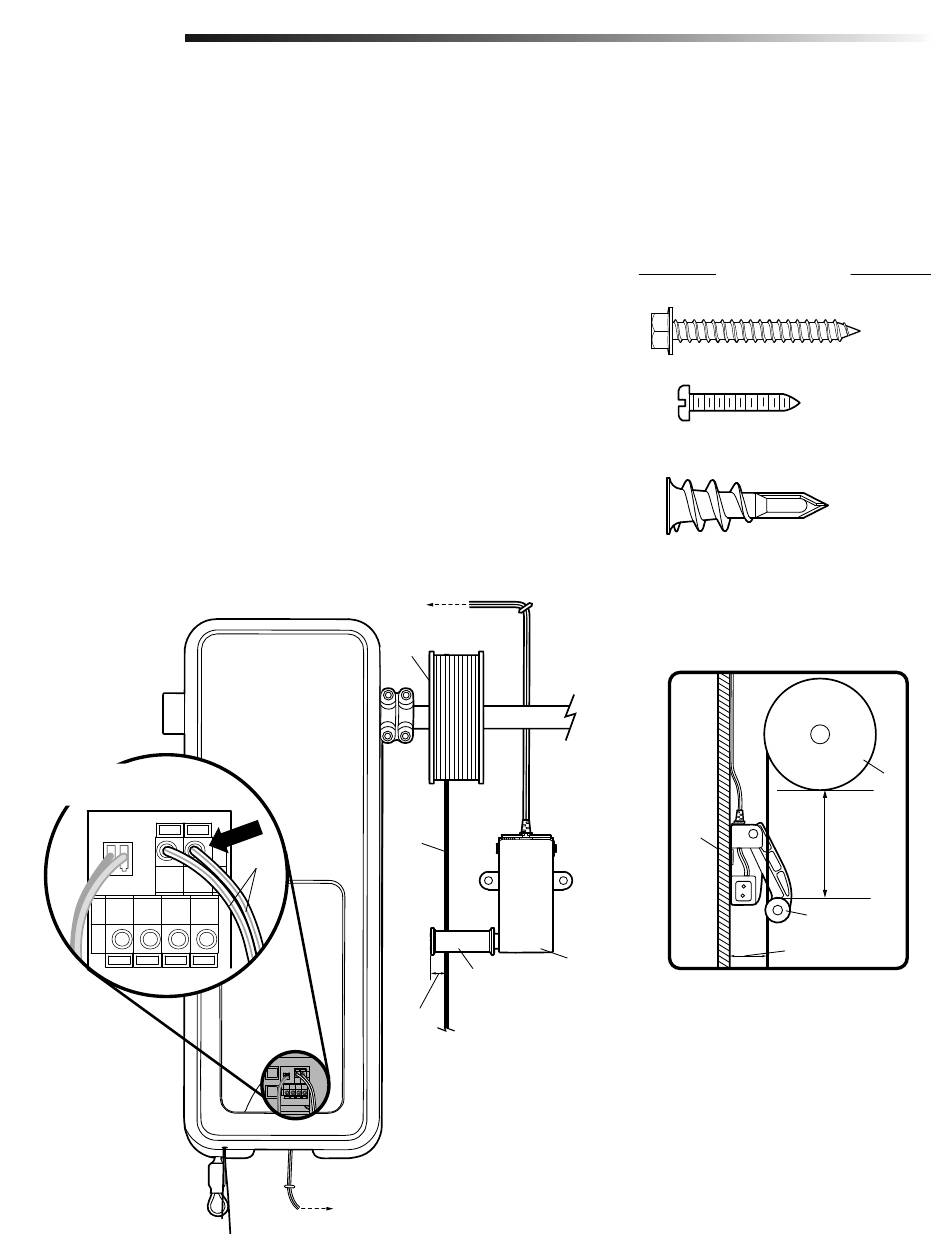

Installation
4
Attachez le moniteur de tension du câble (absolument requis)
REMARQUE : Le moniteur de tension du câble est livré pour une installation sur le côté gauche. Il
est recommandé d'installer le moniteur de tension de câble sur le même côté de la porte que l'ouvre-
porte de garage. Pour une installation du côté droit, retirez l'anneau élastique qui maintient le galet
en place et remontez-le sur le côté opposé du moniteur de tension de câble.
1. Placez le moniteur de tension de câble aussi près que possible du tambour. Assurez-vous que
le moniteur de tension de câble est situé sur un soutien en bois et que le galet est libre de toute
obstruction.
REMARQUE : Il ne doit y avoir aucun obstacle dans la zone d'installation qui empêcherait le
moniteur de tension du câble ou le câble lui-même de refermer complètement la porte lorsqu'un
relâchement est détecté.
2. Marquez et percez des orifi ces témoin de 3/16 de po pour les vis (les orifi ces témoin ne sont
pas obligatoires pour les chevilles).
REMARQUE : Si le moniteur de tension du câble ne peut pas être monté dans une pièce solide
de bois à l'aide des tire-fonds fournis, il est possible de le monter sur une cloison sèche
intérieure de 1/2 de po ou plus à l'aide des chevilles pour parois sèches (2) et des vis n˚ 8 à tête
hexagonale (2) fournies dans le sac de quincaillerie.
3. Attachez le moniteur de tension du câble au mur à l'aide de la quincaillerie fournie. Assurez-
vous que le galet est par dessus le câble.
4. Faites acheminer le fi l de sonnerie vers l'ouvre-porte de garage. Utilisez des agrafes isolées pour
fi xer le fi l.
5. Reliez le fi l de sonnerie aux bornes vertes à montage rapide de l'ouvre-porte de garage (la
polarité n'est pas importante).
REMARQUE : Le câble doit être tendu sur toute sa longueur de déplacement. Assurez-vous qu'il
n'y ait aucun relâchement dans le câble du côté opposé de la porte durant le fonctionnement
normal. S'il y a un jeu pendant la course de la porte, ajustez les câbles selon le besoin.
Pour relâcher ou insérer le fil,
enfoncer la languette à l'aide
de l'extrémité du tournevis.
(à l'ouvre-porte de garage)
Tambour
Câble
BLC/VRT
1/8 de po-
1/4 de po
(3 mm-6 mm)
(au moniteur de tension de câble)
Le moniteur de tension du câble DOIT être
correctement installé et branché pour que
l'équipement ne puisse abaisser la porte de
garage.
Le moniteur de tension de câble détecte
un jeu qui pourrait survenir dans le cas des
câbles et inverse la course de la porte, en
éliminant les appels de service.
Moniteur de
tension du câble
Galet du moniteur
de tension du câble
10
QUINCAILLERIE
#8 Hex Head Screw (2)
Vis à tête hexagonale n°8 (2)
Agrafes isolées
(Non illustrés)
Vis n°6 (2)
Cheville pour murs secs (2)
VUE LATÉRALE
Mur
2 po à 6 po
(5 à 15 cm)
Galet du moniteur
de tension du câble
3/4 de po min
(18 mm min)
Tambour
