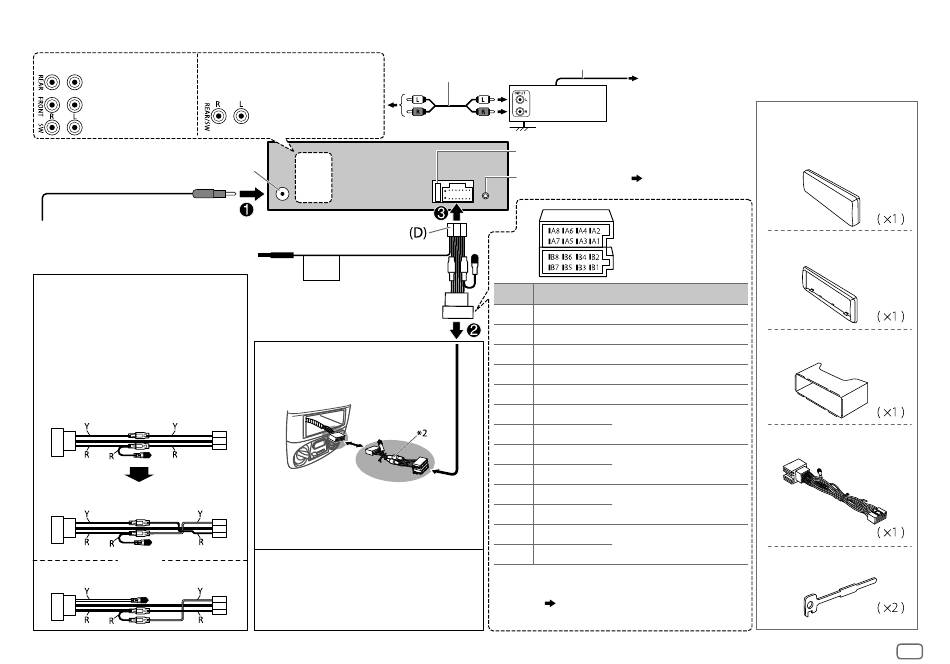

Connexions
KD-R961BT
KD-R864BT/ KD-R862BT/ KD-R861BT
Sortie arrière
Sortie avant
Sortie de caisson de grave
Borne de l'antenne
À l'adaptateur de télécommande
Pour certaines automobiles VW/Audi ou
Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du
cordon d'alimentation (D) fourni comme montré sur
l'illustration.
Si l'appareil ne se met pas sous tension avec le câblage
modifié 1, utilisez le câblage modifié 2 à la place.
Y: Jaune
R: Rouge
Câblage original
Câblage modifié 1
( ou )
Câblage modifié 2
Sortie arrière/caisson de grave
Bleu clair/jaune
volant
STEERING
WHEEL
REMOTE
Si votre voiture ne possède pas de
prise ISO
*
2
Faisceau de fils personnalisé (vendu séparément)
IMPORTANT:
Un faisceau de fils personnalisé (vendu
séparément) qui est adapté à votre voiture est recommandé
pour la connexion.
Fil de télécommande
Cordon de signal
(non fournie)
(non fournie)
JVC
1
Amplificateur *
Fusible (10 A)
Prise d' e ntrée du microphone
Broche
A4
Jaune
A5
Bleu/Blanc
A6
Orange/blanc
A7
Rouge
A8
Noir
B1
Violet
ª
B2
Violet/noir
·
B3
Gris
ª
B4
Gris/noir
·
B5
Blanc
ª
B6
Blanc/noir
·
B7
Vert
ª
B8
Vert/noir
·
*
3
Vous pouvez aussi connecter directement un caisson de grave
sans amplificateur de caisson de grave extérieur. Pour les
réglages, 16.
*
1
Connectez solidement le câble de
masse de l'amplificateur au châssis de
la voiture pour éviter d' e ndommager
Le fil bleu/blanc du faisceau
l'appareil.
de fils (D)
Liste des pièces pour
l'installation
(A)
Façade
( 9)
Connecteur ISO
(B)
Plaque d'assemblage
Couleur et fonction
: Pile
: Commande d'alimentation
(C)
Manchon de montage
: Éclairage de la voiture
: Allumage (ACC)
: Connexion à la terre (masse)
: Enceinte arrière (droit)
(D)
Faisceau de fils
: Enceinte avant (droit)
: Enceinte avant (gauche)
3
: Enceinte arrière (gauche) *
(E)
Clé d'extraction
25
