Vacon®100 FLOW - Guide de mise en service rapide

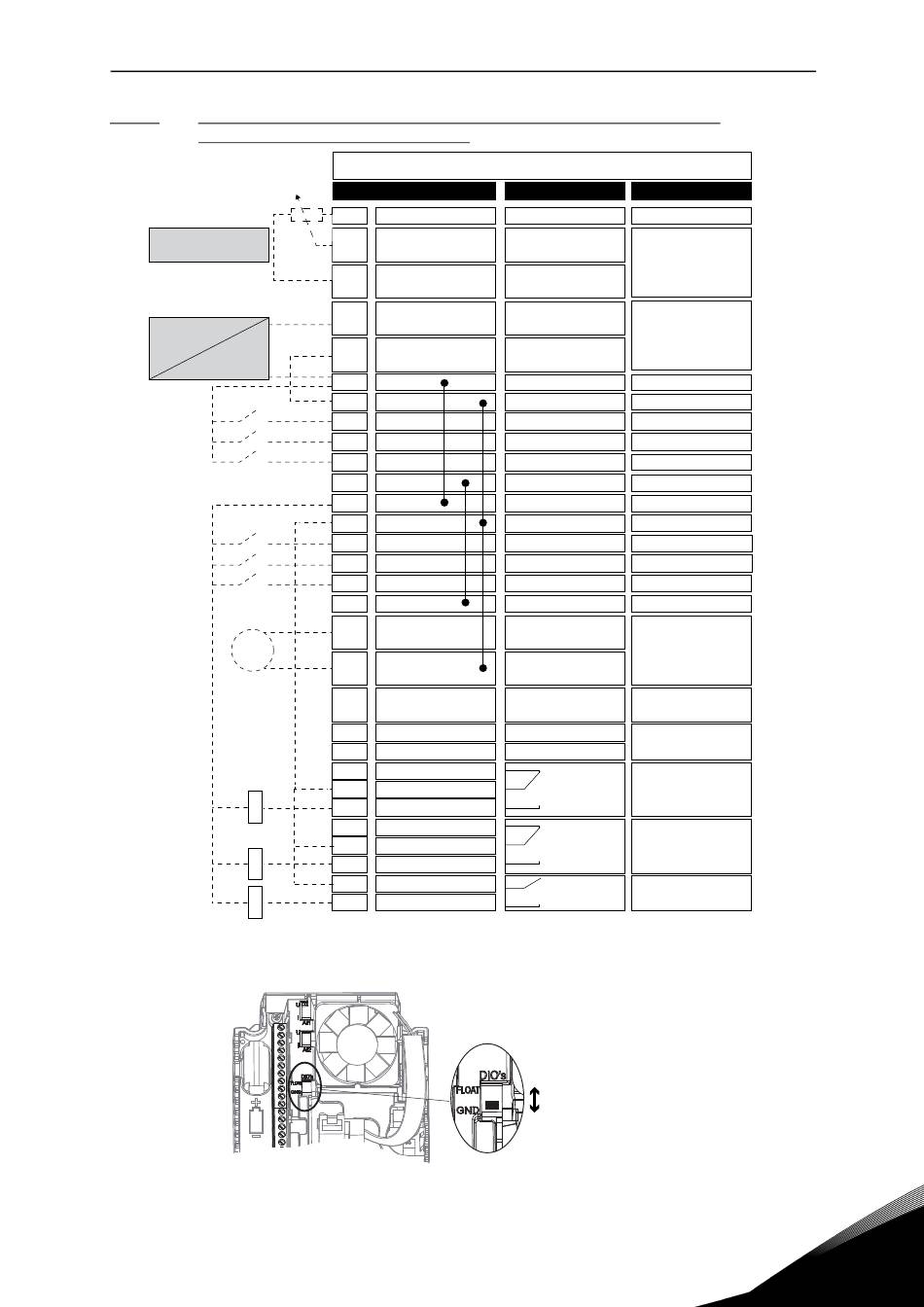

1.5.3.1 Raccordements de commande par défaut de l'applicatif multi-pompe
(convertisseur de fréquence unique)
Potentiomètre
de référence 1...10 kΩ
Transmetteur 2 fils
+
Valeur réelle
I = (0)4...20 mA
-
mA
A1 A2
A1 A2
A1 A2
*) Les entrées logiques peuvent être isolées de la terre par un interrupteur DIP, voir la figure
ci-dessous
Assistance 24 heures sur 24 : +358 (0)201 212 575 • E-mail : vacon@vacon.com
Carte d'E/S standard
Borne
1 +10 Vref Sortie de référence
2 AI1+ Entrée analogique 1 +
AI1- Entrée analogique 1 -
3
4 AI2+ Entrée analogique 2 +
5 AI2- Entrée analogique 2 -
6 24 Vsortie Tension auxiliaire 24 V
7 GND Terre E/S
8 DIN 1 Entrée logique 1
9 DIN 2 Entrée logique 2
10 DIN 3 Entrée logique 3
11 CM Commun pour DIN 1 - DIN 6
24 Vsortie Tension auxiliaire 24 V
12
13 GND Terre E/S
14 DIN 4 Entrée logique 4
15 DIN 5 Entrée logique 5
16 DIN 6 Entrée logique 6
17 CM
Commun pour DIN 1 - DIN 6
18 AO1+ Sortie analogique 1 +
AO1-/GND Sortie analogique 1 -
19
Tension entrée
30 +24 Ventrée
auxiliaire 24 V
A RS485 Bus série, négatif
o RS485 Bus série, positif
21
RO1/1 NC
22
RO1/2 CM
23
RO1/3 NO
24
RO2/1 NC
25
RO2/2 CM
26
RO2/3 NO
32 RO3/2 CM
33
RO3/3 NO
Figure 12.
9109.emf
Figure 13.
Signal Description
Source A :
Pt consigne PID
(référence)
Source B :
Référence fréquence
(préréglage : 0...10 V)
Retour PID
(valeur réelle)
(préréglage : 4...20 mA)
Source A : Marche
avant (régulateur PID)
Source B : Marche avant
(Réf. de fréquence P3.3.1.6)
Sélection source
de commande A/B
Interverrouillage moteur 1
Interverrouillage moteur 2
Interverrouillage moteur 3
Fréquence moteur
(préréglage : 0...20 mA)
Modbus RTU
Sortie relais 1
Commande moteur 1
(contacteur multi-pompe K1)
Sortie relais 2
Commande moteur 2
(contacteur multi-pompe K2)
Sortie relais 3
Commande moteur 3
(contacteur multi-pompe K3)
3074.emf
Entrées logiques
Isolées de la terre
Mises à la terre (Par défaut !)
