Description des paramètres vacon • 198
8.7.2 Protection contre le calage du moteur
La fonction de protection contre le calage du moteur protège ce dernier des surcharges de
courte durée, notamment du fait du calage de l'arbre moteur. La temporisation de la
protection contre le calage du moteur peut être réglée sur une valeur inférieure à celle de la
protection thermique du moteur. L'état de calage du moteur est défini avec deux paramètres
P3.9.3.2 ( ) et P3.9.3.4 ( ). Si le courant est supérieur à la limite
Limite de courant Seuil fréquence
réglée et la fréquence de sortie inférieure au seuil réglé, le convertisseur de fréquence
considère qu'il y a un calage moteur. La rotation de l'arbre n'est pas effectivement vérifiée. La
protection contre le calage est une fonction de type protection de surintensité.
REMARQUE ! Si vous utilisez des câbles moteur longs (maxi 100 m) avec de petits
convertisseurs de fréquence (≤1,5 kW), le courant moteur mesuré par le convertisseur de
fréquence peut être bien supérieur au courant moteur réel du fait des courants capacitifs dans
le câble moteur. Prenez ces données en considération lors de la configuration des fonctions
de protection contre le calage.
P3.9.3.2 PCM : (ID 710)
COURANT
La limite de courant peut être réglée entre 0,0 et 2*IL. Pour qu'un calage moteur se produise,
Courant maxi de sortie
il faut que le courant ait dépassé cette limite. Si le paramètre P3.1.3.1
est modifié, ce paramètre est calculé automatiquement à 90 % de la limite de courant.
REMARQUE ! Pour garantir l'opération souhaitée, cette limite doit être réglée au-dessous de
la limite de courant.
I
9130.emf
Zone de calage
Par. ID710
f
Par. ID712

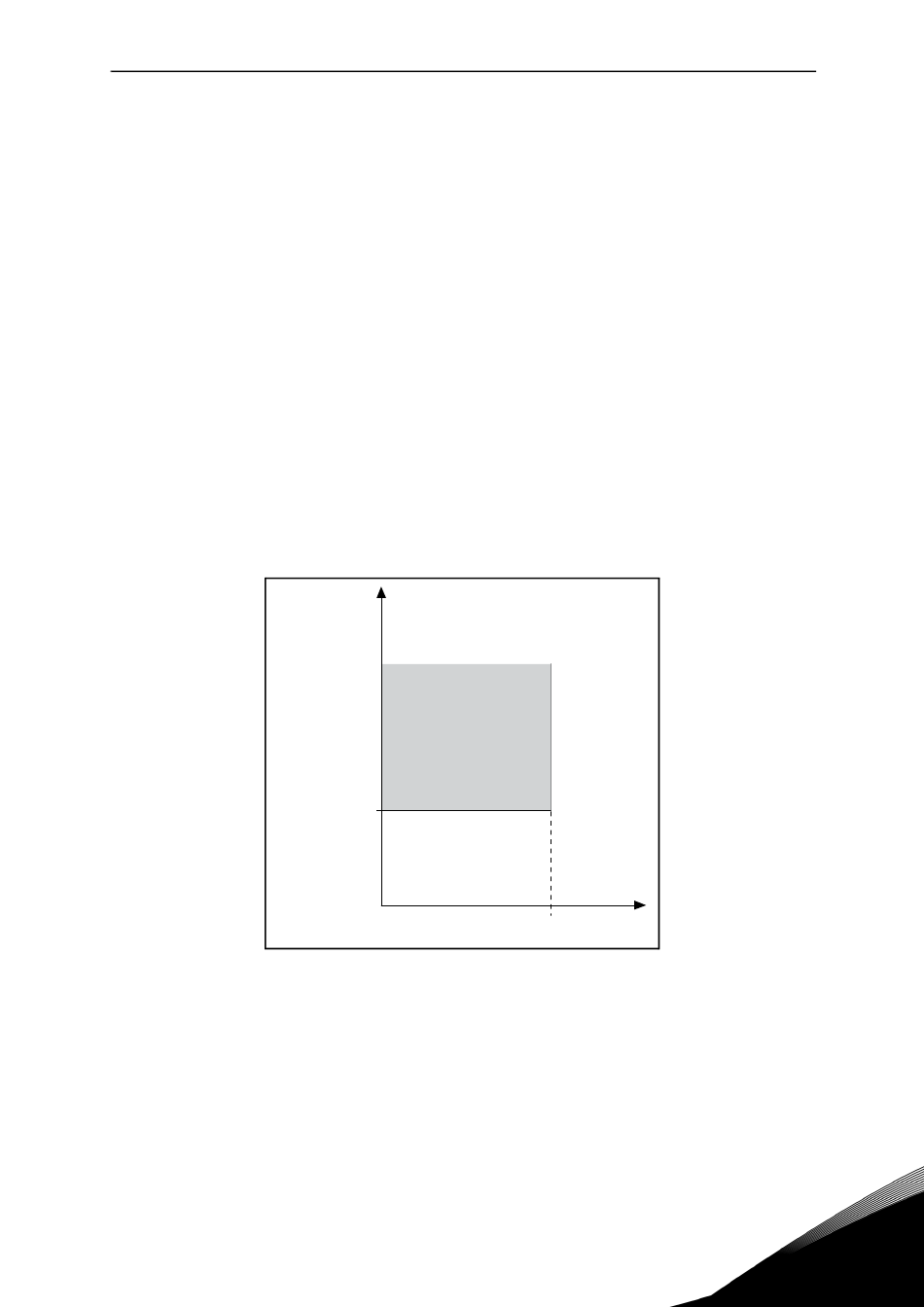

Figure 77. Définition de la zone de calage, ID 710 = P3.9.3.2 PCM : courant, ID 712 =
P3.9.3.4 Seuil fréquence
P3.9.3.3 PCM : (ID 711)
TEMPO
Cette temporisation peut être réglée entre 1,0 et 120,0 s.
Il s'agit de la temporisation maximale pour la détection d'un défaut de calage moteur. La
temporisation est comptée par un compteur +/- interne.
Si la valeur du compteur franchit cette valeur limite, la fonction de protection déclenche le
convertisseur de fréquence (voir P3.9.3.1).
8
