Vacon 100 FLOW Manuel De L'applicatif page 22

vacon • 19

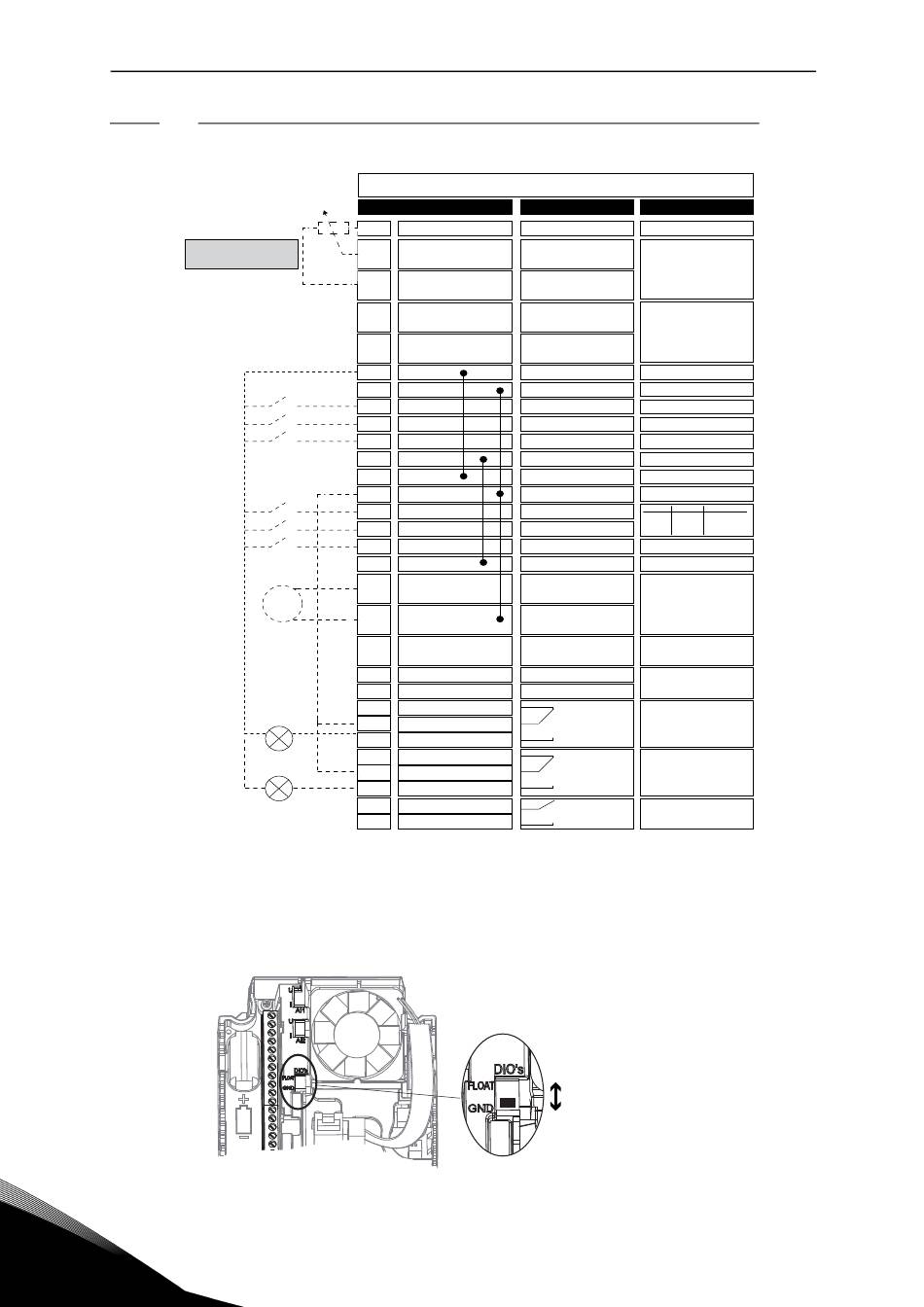

1.5.1.1 Raccordements de commande par défaut des applicatifs Standard et HVAC
de référence 1...10 kΩ
*) Les entrées logiques peuvent être isolées de la terre par un interrupteur DIP, voir la figure
ci-dessous :
1
1
Potentiomètre
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
mA
19
30
A
o
21
MARCHE
22
23
24
DÉFAUT
25
26
32
33
Vacon®100 FLOW - Guide de mise en
Carte d'E/S standard
Borne Signal
+10 Vref Sortie de référence
AI1+ Entrée analogique 1 +
AI1- Entrée analogique 1 -
AI2+ Entrée analogique 2 +
AI2- Entrée analogique 2 -
24 Vsortie Tension auxiliaire 24 V
GND Terre E/S
DIN 1 Entrée logique 1
DIN 2 Entrée logique 2
DIN 3 Entrée logique 3
CM Commun pour DIN 1 - DIN 6
24 Vsortie Tension auxiliaire 24 V
GND Terre E/S
DIN 4 Entrée logique 4
DIN 5 Entrée logique 5
DIN 6 Entrée logique 6
CM Commun pour DIN 1 - DIN 6
AO1+ Sortie analogique 1 +
AO1- Sortie analogique 1 -
Tension entrée
+24 Ventrée
auxiliaire 24 V
RS485 Bus série, négatif
RS485 Bus série, positif
RO1/1 NC Sortie relais 1
RO1/2 CM
RO1/3 NO
RO2/1 NC Sortie relais 2
RO2/2 CM
RO2/3 NO
RO3/2 CM Sortie relais 3
RO3/3 NO
Figure 5.
Entrées logiques
Isolées de la terre
Mises à la terre (Par défaut !)
9109.emf
Figure 6.
Tél. : +358 (0) 201 2121 • Fax : +358 (0)201 212 205
Description
Référence fréquence
(préréglage 0...10 V)
Référence fréquence
(préréglage 4...20 mA)
Marche avant
Marche arrière
Défaut externe
*)
Réf. fréquence
DIN 4 DIN 5
Ouvert Ouvert Entrée analog. 1
Fermé Ouvert Vitesse cste 1
Ouvert Fermé Vitesse cste 2
Fermé Fermé Vitesse cste 3
Réarmement défaut
*)
Fréquence moteur
(préréglage : 0...20 mA)
Modbus RTU
MARCHE
DÉFAUT
PRÊT
9301.emf
