Vacon 100 FLOW Manuel De L'applicatif page 208

vacon • 205
Heure début : 07:00:00
Heure fin : 09:00:00
Jour début : Lundi
Jour fin : Vendredi
Blocs tempo
Les blocs tempo peuvent servir à activer une séquence horaire pendant un certain temps à
l'aide d'une commande issue d'une entrée logique (ou d'une séquence horaire).
Les paramètres ci-dessous activent le retardateur lorsque l'entrée logique 1 de
l'emplacement A est fermée et le maintiennent activé 30 s après ouverture.
Durée : 30 s
Retardateur : EntLog : emplct A.1
Conseil ! Une durée de 0 seconde peut servir à simplement ignorer une séquence horaire
activée à partir d'une entrée logique sans temporisation d'arrêt suite au front descendant.
EXEMPLE
Problème :
Nous disposons d'un convertisseur de fréquence pour la climatisation d'un entrepôt. Il doit
fonctionner entre 7h00 et 17h00 en semaine, ainsi qu'entre 9h00 et 13h00 le week-end. En
outre, nous devons être en mesure de forcer manuellement le convertisseur de fréquence à
fonctionner en dehors des heures de travail s'il reste des personnes dans le bâtiment et de le
laisser fonctionner 30 minutes après le départ du dernier occupant.
Solution :
Nous devons configurer deux plages de fonctionnement : l'une pour les jours de la semaine et
l'autre pour les week-ends. Un retardateur est également nécessaire pour toute activation en
dehors des heures de bureau. Voici un exemple de configuration.
Plage fctmt 1 :
P3.12.1.1 :
Heure début :
P3.12.1.2 :
Heure fin :
P3.12.1.3 :
Jours
P3.12.1.4 :
Affecter à la séquence :
STOP READY

Interval 1
ID:1466
ON Time
OFF Time
Days
Plage fctmt 2 :
P3.12.2.1 :
Heure début :
P3.12.2.2 :
Heure fin :
P3.12.2.3 :
Jours :
P3.12.2.4 :
Affecter à la séquence :
8
07:00:00
17:00:00
: Lundi, Mardi, Mercredi, Jeudi, Vendredi
Séquence horaire 1
I/O STOP
M3.12.1.3 ID:
Edit
07:00:00
Help
17:00:00
Add to favorites
0
09:00:00
13:00:00
Samedi, Dimanche
Séquence horaire 1
Description des paramètres
READY I/O STOP
Days
M3.12.1.3

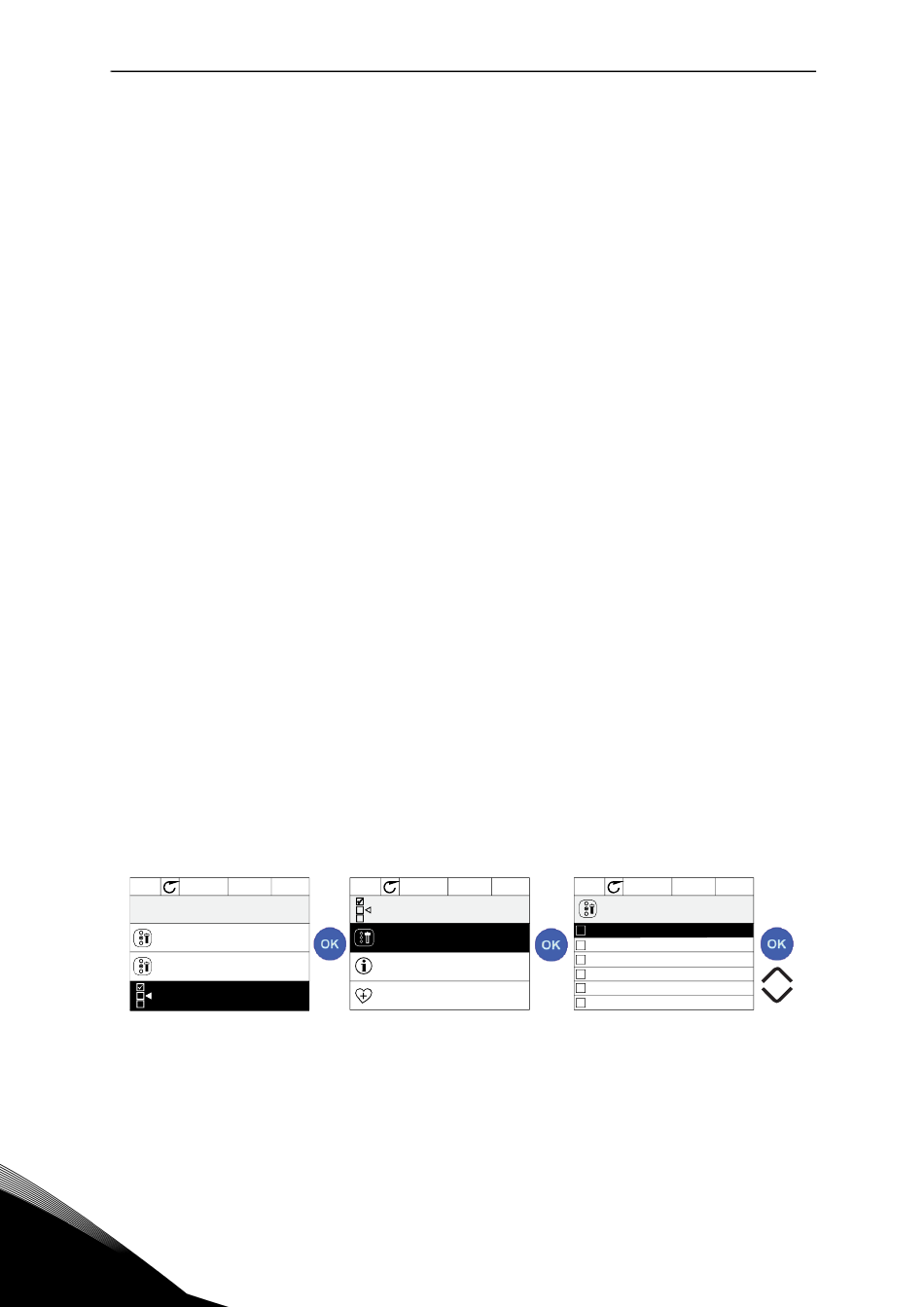

Figure 83.
Tél. : +358 (0) 201 2121 • Fax : +358 (0)201 212 205
READY I/O
Days
ID: M3.12.1.3.1
Sunday
Monday
Tuesday
Wednesday
Thursday
Friday
9158.emf
