vacon • 31 Vacon®100 FLOW - Guide de mise en
K1 K1.1 K2 K2.1 K3 K3.1
M1 M2 M3
3070.emf

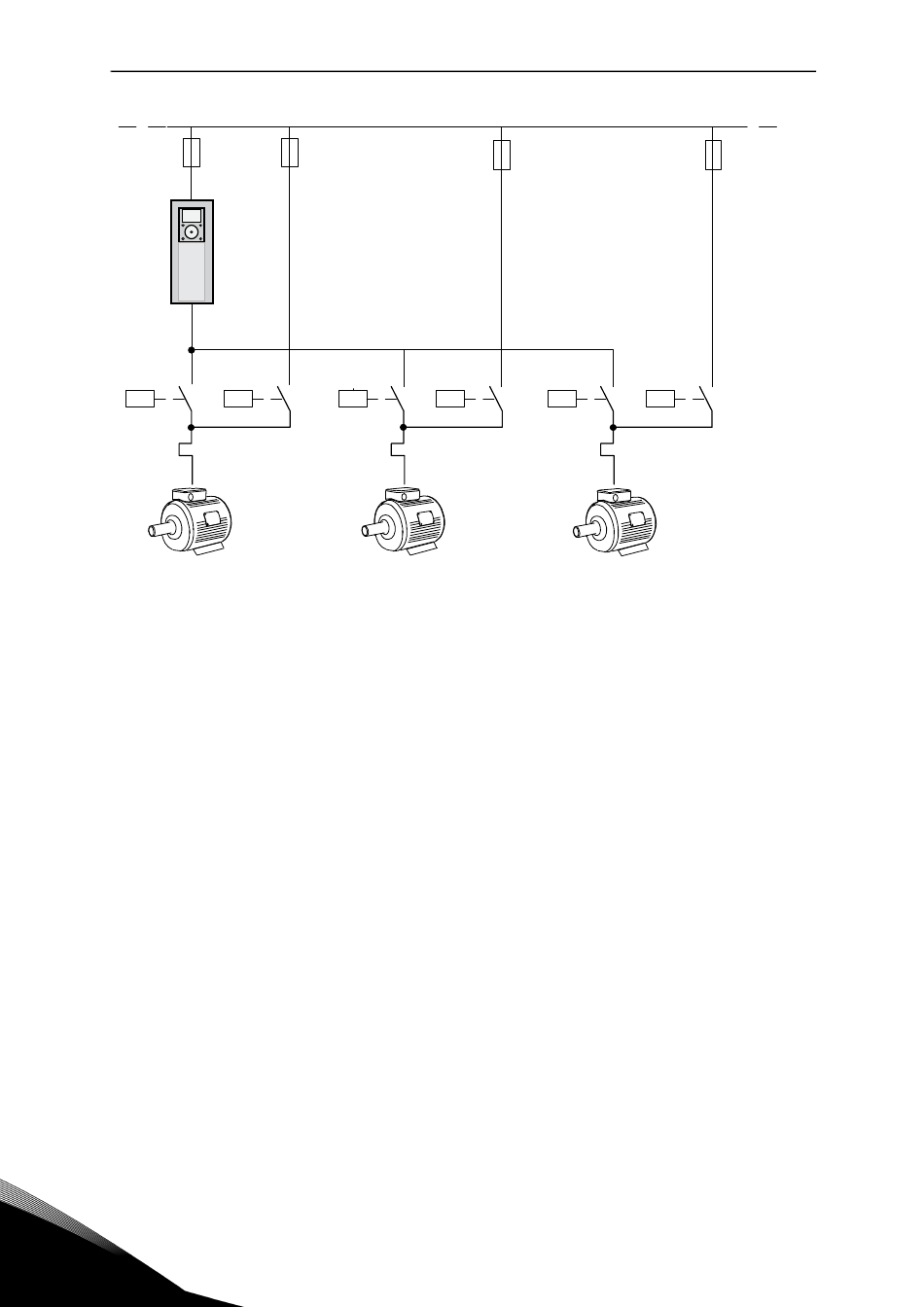

Figure 11. Schéma de raccordement principal, lorsque toutes les pompes sont permutées
Deux sources de commande individuelles peuvent être utilisées. La sélection entre les sources
de commande A et B se fait via DI6. Lorsque la source de commande A est active, les
commandes de marche/arrêt sont données via DI1 et la référence de fréquence est issue du
régulateur PID. Lorsque la source de commande B est active, les commandes de marche/arrêt
sont données via DI4 et la référence de fréquence est issue directement de AI1.
Toutes les sorties du convertisseur de fréquence sont librement configurables. Une sortie
analogique (Fréquence de sortie) et trois sorties relais (Marche, Défaut, Prêt) sont disponibles
sur le bornier d'E/S de base.
