Description des paramètres
Configuration avec convertisseurs de fréquence multiples
Les modes convertisseurs de fréquence multiples (Multimaster et Multifollower) sont conçus
pour contrôler un système composé d'au maximum 8 pompes à vitesse variable. Chaque
pompe est commandée par son propre convertisseur de fréquence. Le régulateur PID interne
du convertisseur de fréquence régule toutes les pompes. Les convertisseurs de fréquence
communiquent via le bus de communication (Modbus RTU)
La figure ci-dessous illustre le principe de la configuration convertisseurs de fréquence
multiples. Voir également le schéma électrique d'un système multi-pompe à la section 1.5.4.2
Schéma de câblage électrique du système multi-pompe (convertisseurs de fréquence multiples).
3 ~
Marche/Arrêt

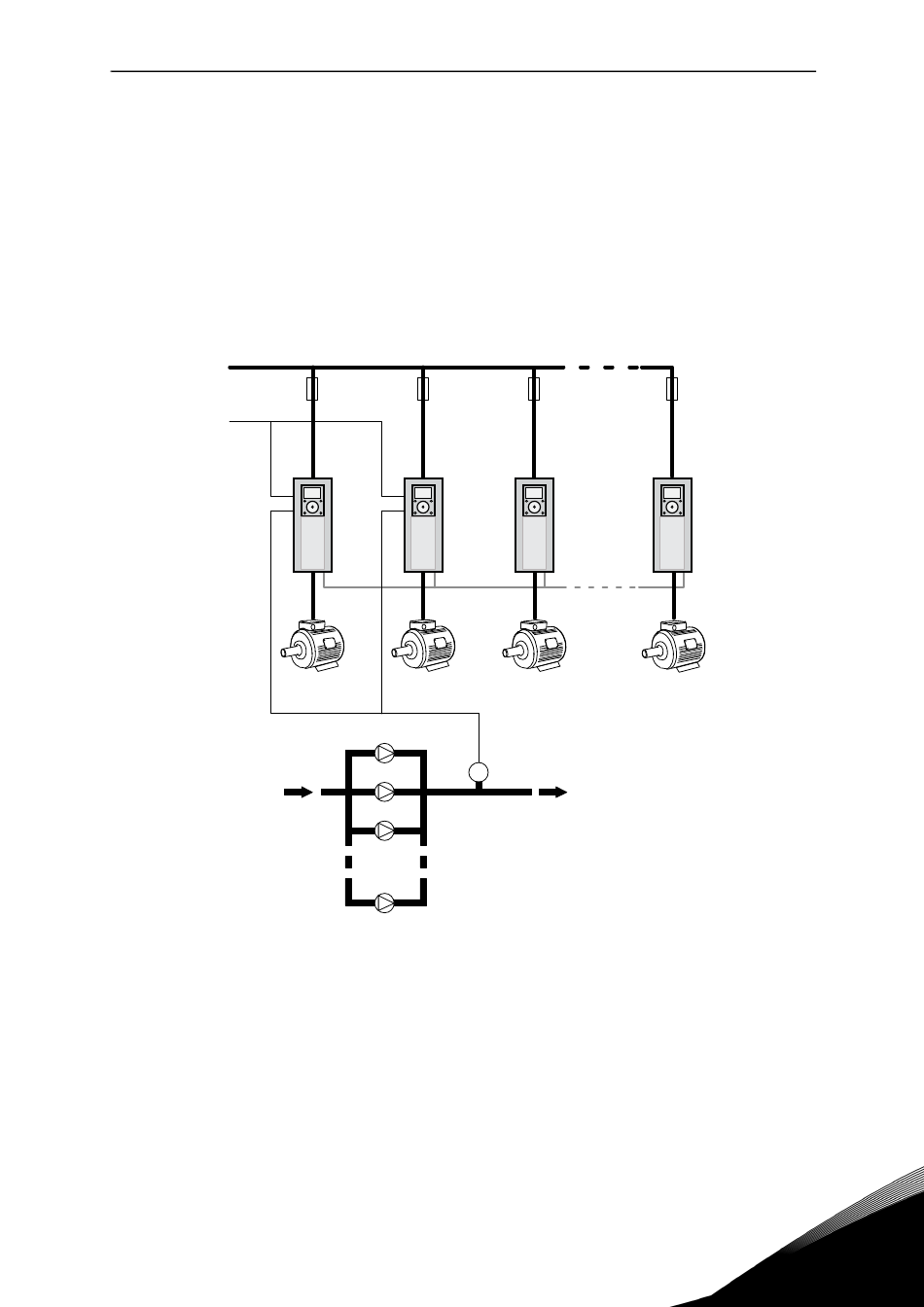

Figure 96. Configuration avec convertisseurs de fréquence multiples (PT = capteur de pression)
