5 Premier allumage

4�9 COMMENT RELIER UN GÉNÉRATEUR DE
CHALEUR AUXILIAIRE
Ce paragraphe ne s'applique pas en cas d'utilisation du
contrôleur de système OQLT017.
Il est possible de gérer depuis l'unité K18 un générateur de
chaleur auxiliaire (normalement une chaudière) avec fonction
de générateur d'intégration ou d'urgence. Pour de plus amples
informations, voir le Paragraphe 5.3.6 p. 32.
Le générateur auxiliaire peut être contrôlé :
par une simple activation ON/OFF (fournie par le contact sec
▶
ON/OFF AUX CHAUFFE-EAU) ;
par un signal 0-10V (0-10V AUX CHAUFFE-EAU) qui permet
▶
soit de fournir l'autorisation d'allumage au générateur, soit
de communiquer à celui-ci la valeur du point de consigne de
la température de l'eau requise ;
éventuellement, si cela est requis par le générateur spéci-
▶
fique utilisé, par activation ON/OFF pour commander l'allu-
mage et l'arrêt, et contextuellement signal 0-10V pour la
communication seule du point de consigne de l'eau.
Après avoir consulté la documentation du générateur de chaleur
à utiliser, relier l'activation ON/OFF et/ou le signal 0-10V, comme
indiqué respectivement dans la Figure 4.10 p. 28.
5 PREMIER ALLUMAGE
Le Premier Allumage prévoit le contrôle/réglage des
paramètres de combustion et la configuration de para-
mètres accessibles seulement au niveau CAT. Par consé-
quent, il peut être effectué exclusivement par un CAT
Robur. L'utilisateur/installateur N'est PAS autorisé à
effectuer le Premier Allumage, sous peine d'annulation
de la garantie.
L'installateur est tenu d'effectuer les vérifications préa-
lables décrites au Paragraphe 5.1 p. 28.
5�1 CONTRÔLES PRÉALABLES
Paragraphe dédié à l'installateur�
Contrôles préalables pour le Premier Allumage
L'installation terminée, avant de contacter le SAV, l'installateur
est tenu de contrôler:
installations thermo-hydraulique, électrique et gaz adaptées
▶
pour les débits nécessaires et dotées de tous les dispositifs
de sécurité et contrôle prescrits par les normes en vigueur;
absence de fuites dans les installations hydraulique et gaz;
▶
type de gaz pour lequel l'appareil est prédisposé (méthane) ;
▶
28

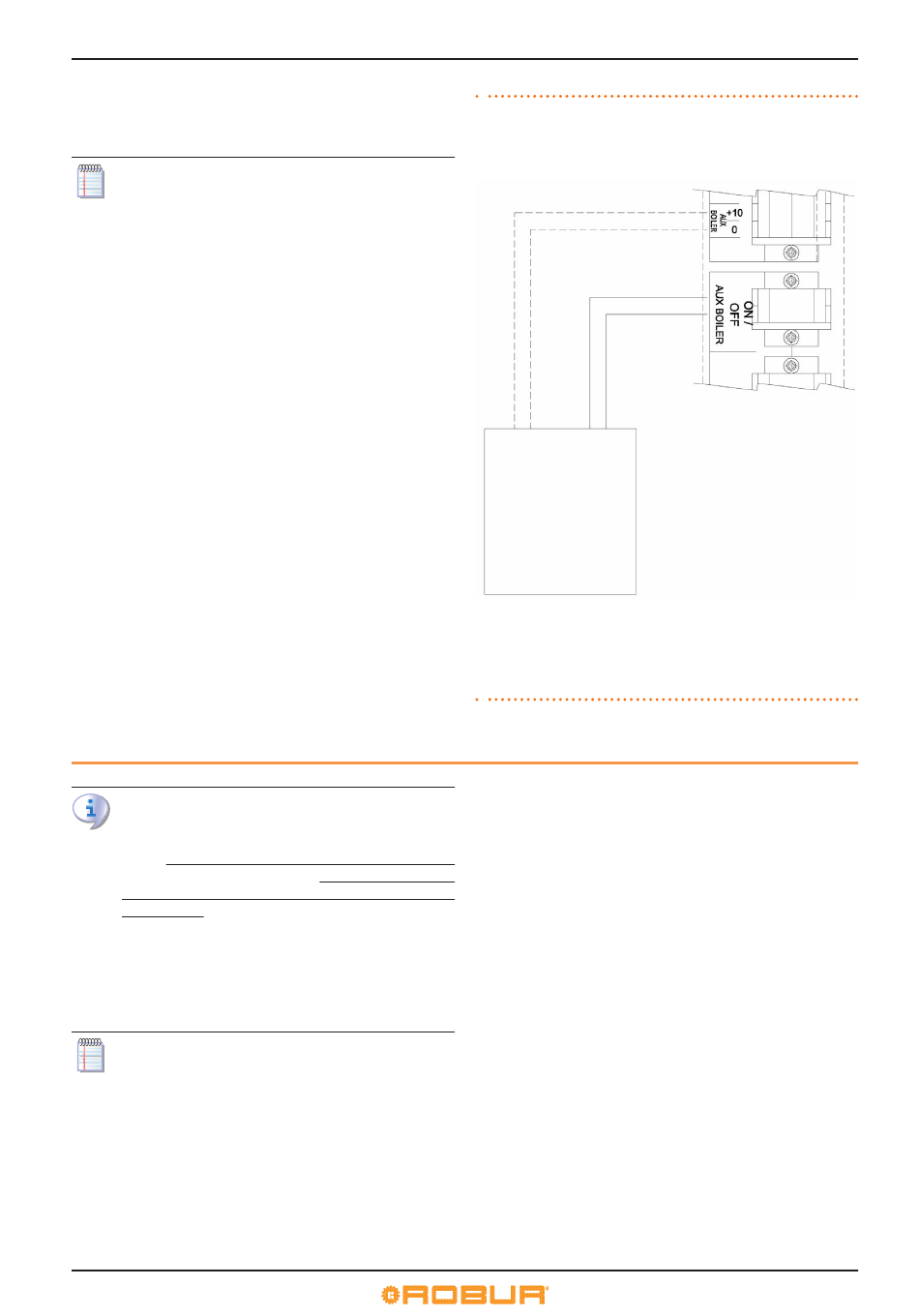

Figure 4�10 – Raccordement activation On/Off et éventuelle
sortie 0 - 10 V (Point de consigne de la température) pour chau-
dière auxiliaire sur le bornier de l'unité
y x
B
LÉGENDE
A Détail du bornier de l'unité K18
B Chaudière auxiliaire
x Entrée de l'activation ON/OFF (câble 2x0.75 mm2)
y Entrée 0-10V pour acquisition du point de consigne
(en option) ; (câble blindé 2x0.75 mm
pression du gaz d'alimentation répondant aux valeurs de
▶
Tableau 3.3 p. 22, avec tolérance max ±15%;
réseau électrique d'alimentation répondant aux données de
▶
la plaque de l'appareil;
appareil installé correctement, selon les instructions du
▶
constructeur;
installation effectuée dans les règles de l'art, selon les
▶
normes nationales et locales en vigueur.
Situations d'installation anormale ou dangereuse
Des situations d'installation anormale ou dangereuse se sont
produites, le SAV n'effectuera pas le Premier Allumage et l'appa-
reil ne pourra pas être démarré.
Ces situations peuvent être:
appareil installé à l'intérieur d'un local;
▶
non-respect des distances;
▶
distance insuffisante des matériaux combustibles ou inflam-
▶
mables;
conditions ne permettant pas l'accès ni l'entretien en toute
▶
sécurité;
appareil démarré/éteint avec l'interrupteur général, au lieu
▶
du dispositif de contrôle prédisposé (OQLT017, OCDS007 ou
autorisation externe) ;
A
2 )
