4

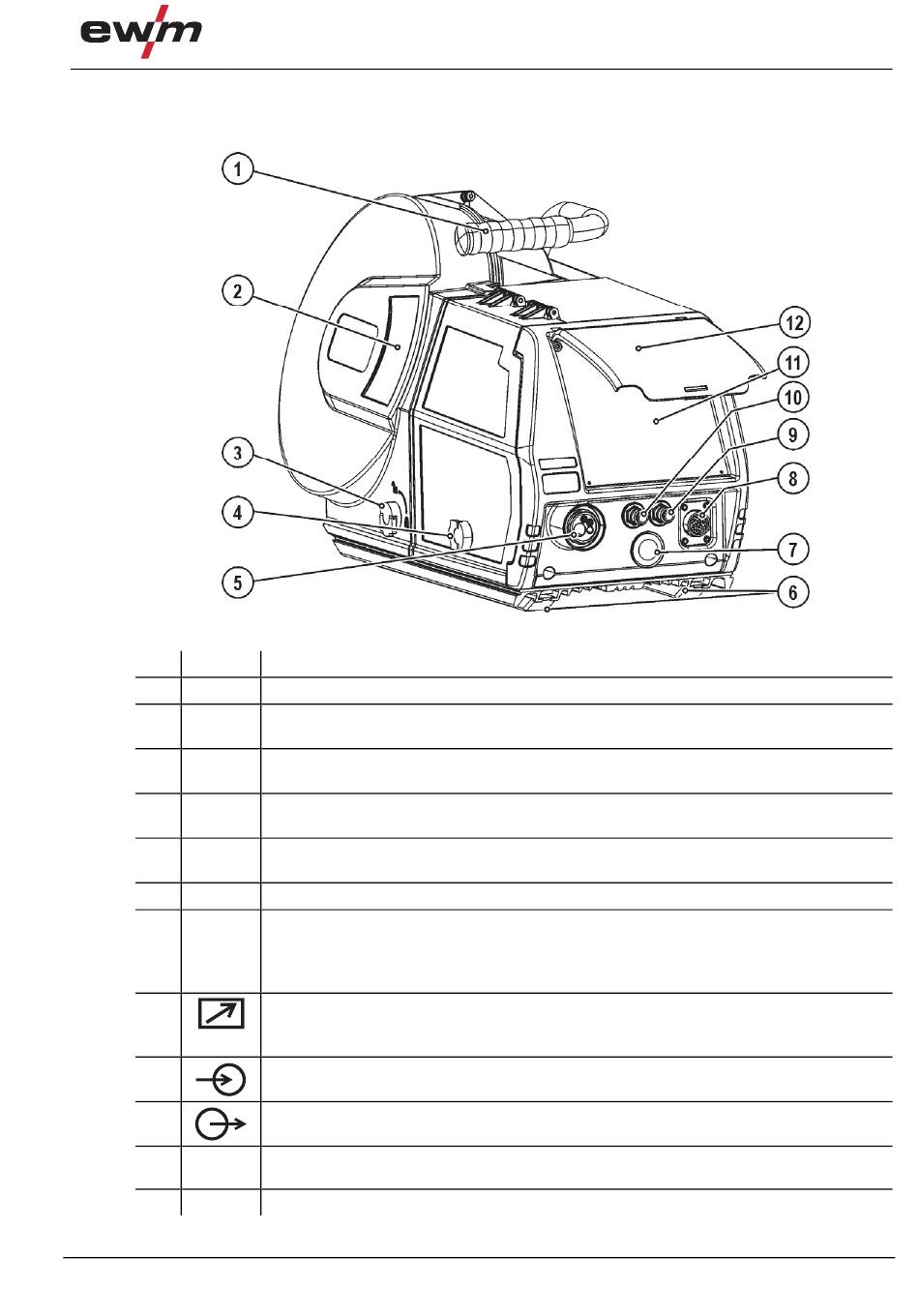

Description du matériel – Aperçu rapide
4.1
Face avant
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
099-005511-EW502
26.04.2016
Description du matériel – Aperçu rapide
0
Poignée de transport
Lunette bobine de fil
Contrôle de la réserve de fil
Capsule quart de tour
Verrouillage du volet de protection, bobine de fil
Capsule quart de tour
Verrouillage du volet de protection, coffret dévidoir
Raccord de torche de soudage (raccord Euro ou fiche Dinse)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Pieds du poste
Prise de raccordement du courant de soudage (selon les variantes : drive 4X
MMA)
Potentiel courant de soudage du raccord de torche de soudage pour le soudage à
l'électrode enrobée ou le gougeage
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Raccord rapide à obturation (rouge)
reflux réfrigérant
Raccord rapide à obturation (bleu)
avance réfrigérant
Commande de l'appareil - voir instructions d'utilisation « Commande »
correspondantes
Volet de protection, commande du poste
Illustration 4-1
Face avant
9
