Câble de liaison de la version séparée
Câble d' é lectrode
Câble standard
3 ×0,38 mm
et fils blindés individuellement
Câble en cas de détection
4 ×0,38 mm
présence produit (DPP)
et fils blindés individuellement
Résistance de ligne ≤50 Ω/km (0,015 Ω/ft)
Capacité fil/blindage ≤420 pF/m (128 pF/ft)
Température de service –20...+80 °C (–68...+176 °F)
permanente
Câble de bobine
Câble standard
2 ×0,75 mm
et fils blindés individuellement
Résistance de ligne ≤37 Ω/km (0,011 Ω/ft)
Capacité fil/fil, blindage ≤120 pF/m (37 pF/ft)
mis à la terre
Température de service –20...+80 °C (–68...+176 °F)
permanente
Tension d'épreuve pour ≤ AC 1433 V r.m.s. 50/60 Hz ou ≥ DC 2026 V
isolation de câble

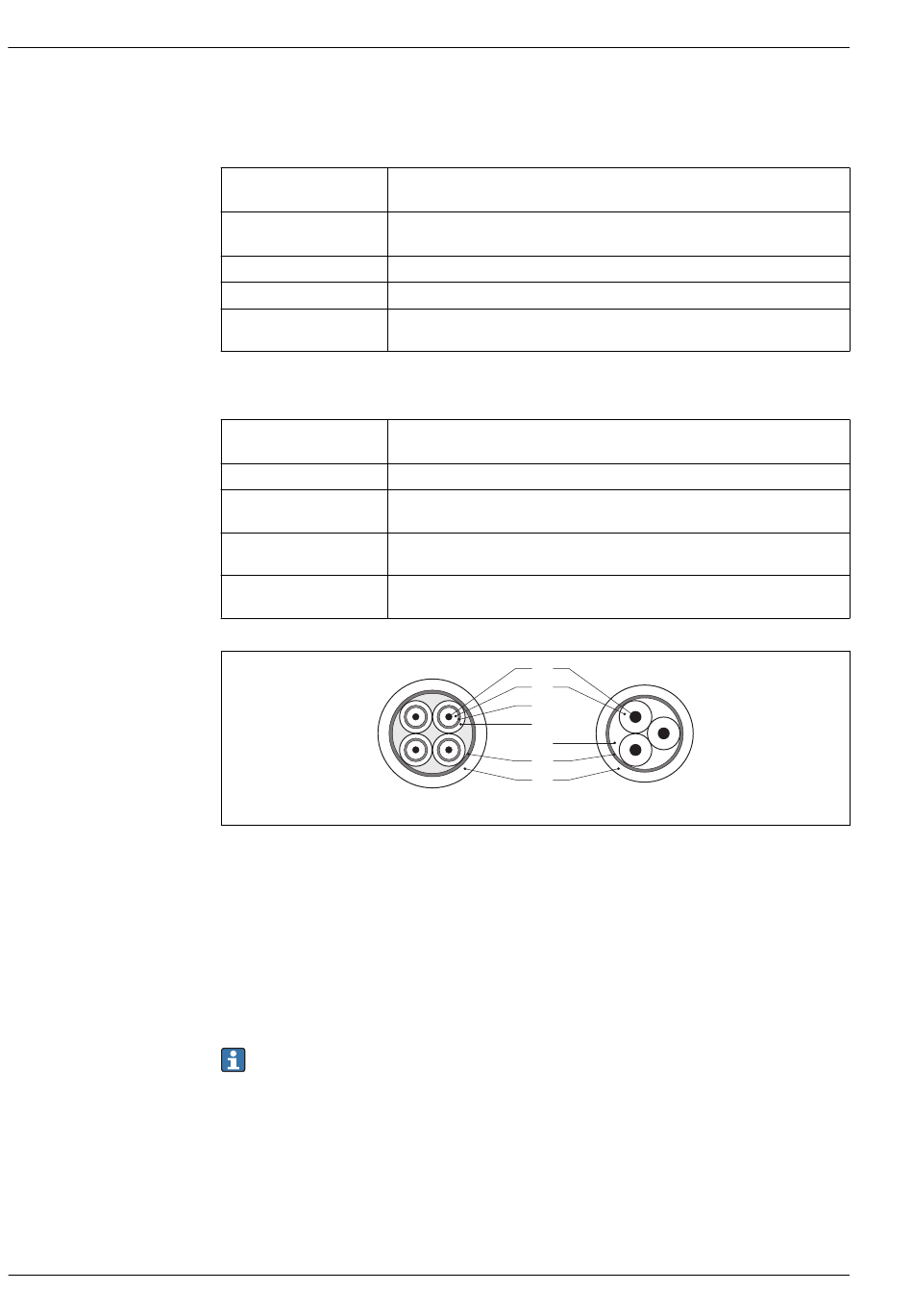

 14 Section de câble
a Câble d' é lectrode
b Câble de bobine
1 Conducteur
2 Isolation de conducteur
3 Blindage de conducteur
4 Gaine de conducteur
5 Renfort de conducteur
6 Blindage du câble
7 Gaine extérieure
Pour IP68 il est possible de commander un câble de liaison chez Endress+Hauser :
• Câbles préconfectionnés, déjà raccordés au capteur
• Câbles préconfectionnés, dont le raccordement incombe au client (y compris outil pour le
surmoulage du compartiment de raccordement)
Câble de liaison renforcé
A utiliser pour :
• la pose au sol
• les risques liés la présence de rongeurs
• une utilisation sous protection IP68
2 (20 AWG) avec blindage tressé en cuivre commun (~7mm (0,28"))
2 (20 AWG) avec blindage tressé en cuivre commun (~7mm (0,28"))
2 (18 AWG) avec blindage tressé en cuivre commun (~7mm (0,28"))
1
2
3
4
5
6
7
a
