Proline Promag W 400
Longueurs droites d'entrée et
de sortie
Adaptateurs
Endress+Hauser

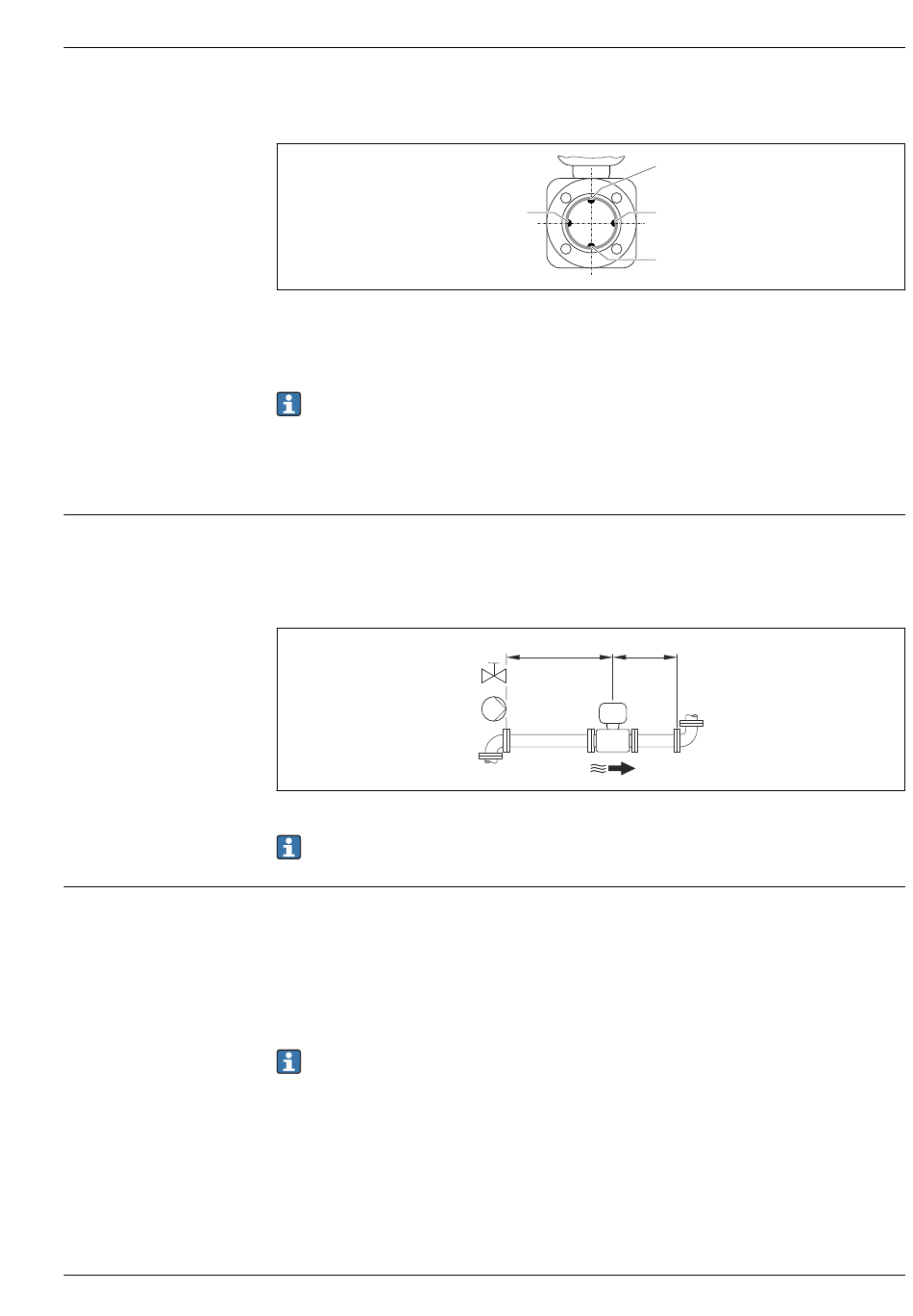

Horizontale
1 Electrode DPP pour la détection présence produit/tube de mesure vide
2 Electrodes de mesure pour la détection du signal
3 Electrode de référence pour la compensation de potentiel
• L' a xe des électrodes doit être horizontal. Ceci permet d' é viter une isolation temporaire des
deux électrodes de mesure en raison de la présence de bulles d' a ir.
• Lors d' u ne implantation horizontale, la détection présence produit fonctionne seulement si le
boîtier de transmetteur est orienté vers le haut. Dans le cas contraire, il n' e st pas garanti que
la détection présence produit réagisse réellement en cas de tube de mesure partiellement
rempli ou vide.
Le capteur doit, dans la mesure du possible, être monté en amont d' é léments comme les vannes, T,
coudes etc.
Pour le respect des spécifications de précision, tenir compte des longueurs droites d' e ntrée et de
sortie suivantes :
Afin de respecter les tolérances d' e rreur lors de transactions commerciales il n' e st pas nécessaire
de respecter des exigences supplémentaires par rapport au graphique représenté.
Le capteur peut être monté à l' a ide d' a daptateurs correspondants selon DIN EN 545 (adaptateurs
double bride) également dans une conduite de diamètre supérieur. L' a ugmentation de la vitesse
d' é coulement ainsi obtenue améliore la précision en cas de produits très lents.
Le nomogramme représenté permet d' é tablir la perte de charge générée par les convergents et
divergents :
• Déterminer le rapport de diamètres d/D.
• Lire dans le nomogramme la perte de charge en fonction de la vitesse d' é coulement (après la
restriction) et du rapport d/D.
Le nomogramme est valable seulement pour les liquides ayant une viscosité semblable à celle
de l' e au.
1
2 2
3
5 × DN 2 × DN
≥ ≥
A0016260
A0016275
35
