Endress+Hauser Proline Promag W 400 Information Technique page 27

Proline Promag W 400
Endress+Hauser

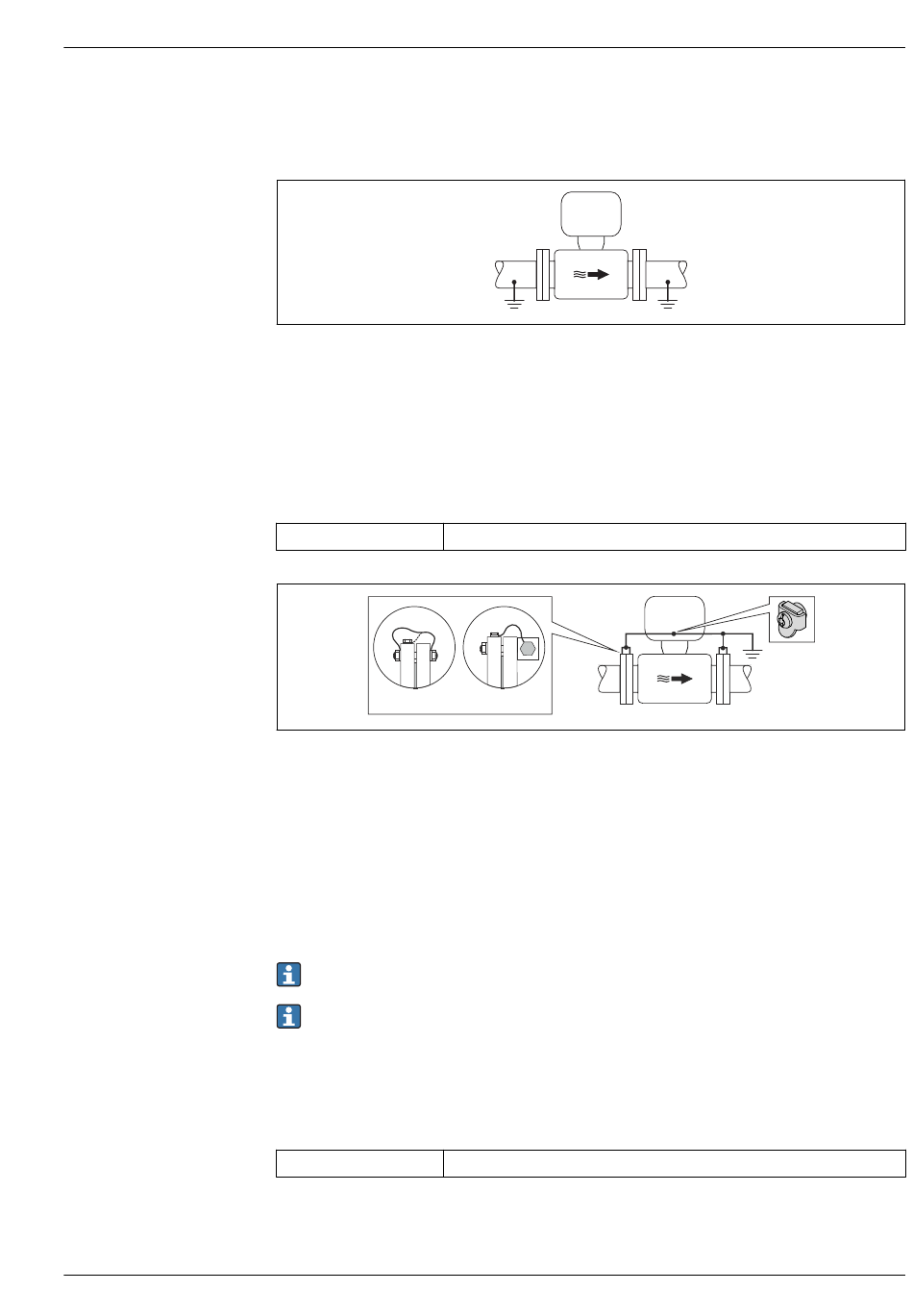

Exemple de raccordement cas standard
Conduite métallique mise à la terre
 11 Compensation de potentiel via le tube de mesure
Exemples de raccordement cas particuliers
Conduite métallique non mise à la terre sans revêtement
Ce type de raccordement est également valable :
• dans le cas d' u ne compensation de potentiel non usuelle
• dans le cas de courants de compensation
Câble de terre
Fil de cuivre, au moins 6 mm
DN 300
≤
 12 Compensation de potentiel via la borne de terre et la bride de conduite
Tenir compte de ce qui suit pour le montage :
• Relier les deux brides du capteur via un câble de terre avec la bride de conduite et les mettre à la
terre.
• Mettre le boîtier de raccordement du transmetteur ou du capteur à la terre via la borne de terre
prévue à cet effet. Pour le montage du câble de terre :
– Pour DN ≤ 300 (12") : relier le câble de terre avec les vis des brides directement sur le
revêtement de bride conducteur du capteur.
– Pour DN ≥ 350 (14") : monter le câble de terre directement sur le support métallique de
transport.
Pour une version séparée, la borne de terre de l' e xemple se rapporte toujours au capteur et non
au transmetteur.
Le câble de terre requis peut être commandé chez Endress+Hauser.
Conduite en matière synthétique ou conduite avec revêtement isolant
Ce type de raccordement est également valable :
• dans le cas d' u ne compensation de potentiel non usuelle
• dans le cas de courants de compensation
Câble de terre
Fil de cuivre, au moins 6 mm
2 (0,0093 in
DN 350
≥
2 (0,0093 in
2 )
2 )
A0016315
A0016317
27
