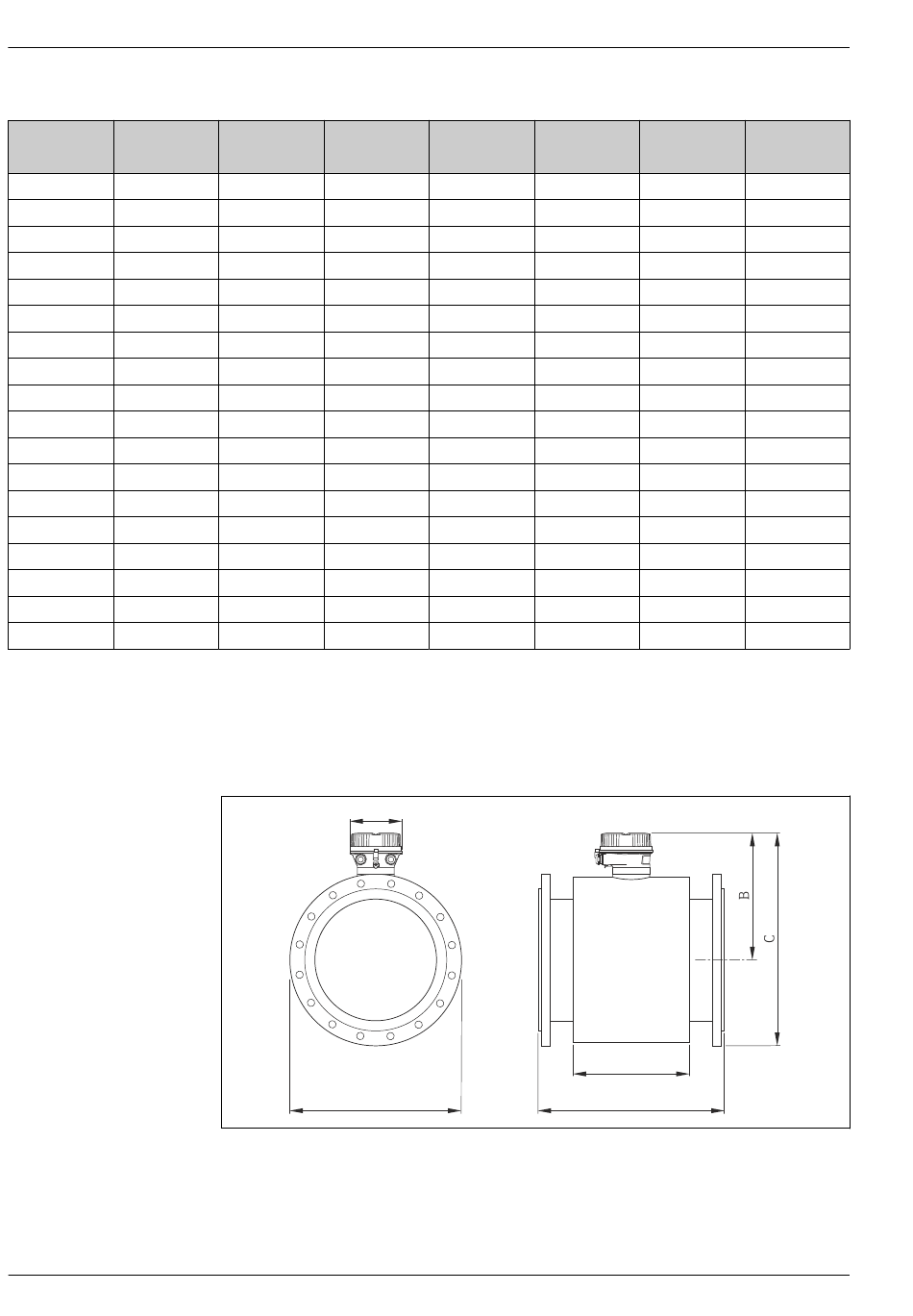

Endress+Hauser Proline Promag W 400 Information Technique page 68

Dimensions en unités US
1)
DN A
[in] [in]
14 5,35
15 5,35
16 5,35
18 5,35
20 5,35
24 5,35
28 5,35
30 5,35
32 5,35
36 5,35
40 5,35
42 5,35
48 5,35
54 5,35
60 5,35
66 5,35
72 5,35
78 5,35
1) ASME, AWWA; brides ≤ 24 in seulement selon ASME, brides ≥ 28 in seulement selon AWWA.
2) La longueur d' i mplantation ne dépend pas du palier de pression sélectionné. Longueur d' i mplantation selon DVGW/ISO.
68
B C
[in] [in]
16,0 11,1
17,0 12,1
17,0 12,1
18,0 13,1
19,0 14,1
21,1 16,2
25,1 20,1
25,1 20,1
25,9 21,0
28,9 24,0
31,9 27,0
32,9 28,0
36,8 31,9
40,8 35,9
44,7 39,8
47,9 43,0
51,7 46,8
53,6 48,7
Variante de commande "Construction", Option A "Longueur d' i mplantation courte" avec DN 350...2000
(14...78") :
A
D
D E
[in] [in]
29,3 22,2
31,3 24,2
31,3 24,2
33,3 26,2
35,3 28,2
39,4 32,3
45,2 40,3
45,2 40,3
46,9 42,0
52,9 48,0
58,9 54,0
60,9 56,0
68,7 63,8
76,7 71,8
84,5 79,6
91,0 86,0
98,4 93,5
102,4 97,5
E
F
Proline Promag W 400
2)
F G
[in] [in]
10,9 21,7
10,9 23,6
10,9 23,6
11,5 25,6
11,5 25,6
15,8 30,7
23,2 35,8
24,6 38,4
25,5 40,9
30,9 46,0
33,9 51,2
35,9 53,7
39,0 61,4
42,3 69,1
54,8 76,8
58,4 84,4
64,2 92,1
68,2 102,3
A0017284
