Compensation de potentiel
26
Pour les taux de Baud > 1,5 MBaud il convient d' u tiliser une entrée de câble CEM et le blindage
de câble doit si possible atteindre la borne de raccordement.
EtherNet/IP
1

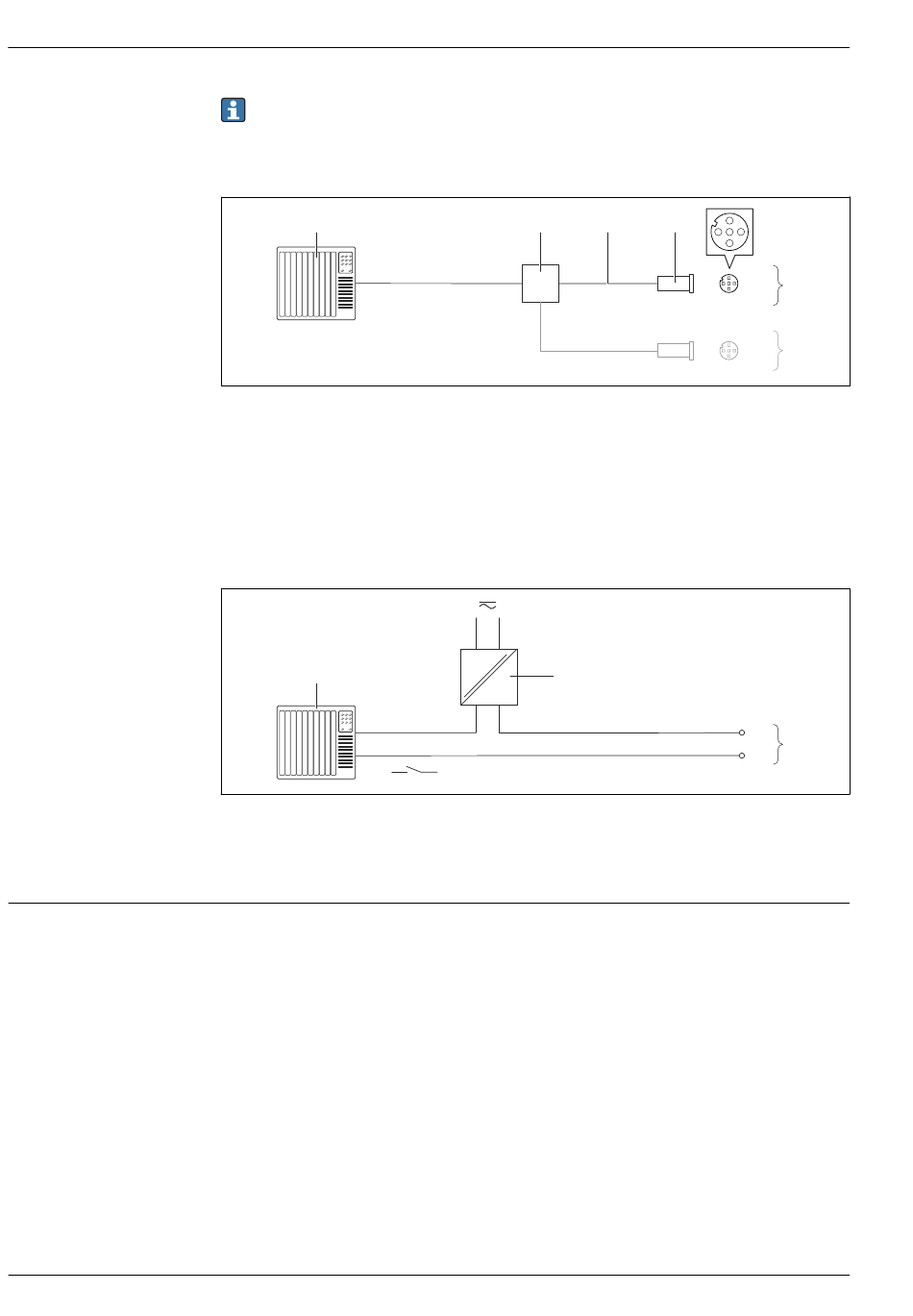

 9 Exemple de raccordement pour EtherNet/IP
1 Système/automate (par ex. API)
2 Commutateur Ethernet
3 Respecter les spécifications de câble (→  29)
4 Connecteurs d' a ppareil
5 Transmetteur
Entrée état
1
+
_
 10 Exemple de raccordement pour l' e ntrée état
1 Système/automate avec sortie état (par ex. API)
2 Tension d' a limentation
3 Transmetteur : respecter les valeurs d' e ntrée
Exigences
Tenir compte des points suivants afin de garantir une mesure sans problèmes :
• Produit et capteur au même potentiel électrique
• Concept de mise à la terre interne
• Matériau et mise à la terre de la conduite
2 3
2
+ _
Proline Promag W 400
4
5
5
A0016805
_
3
+
A0017163
