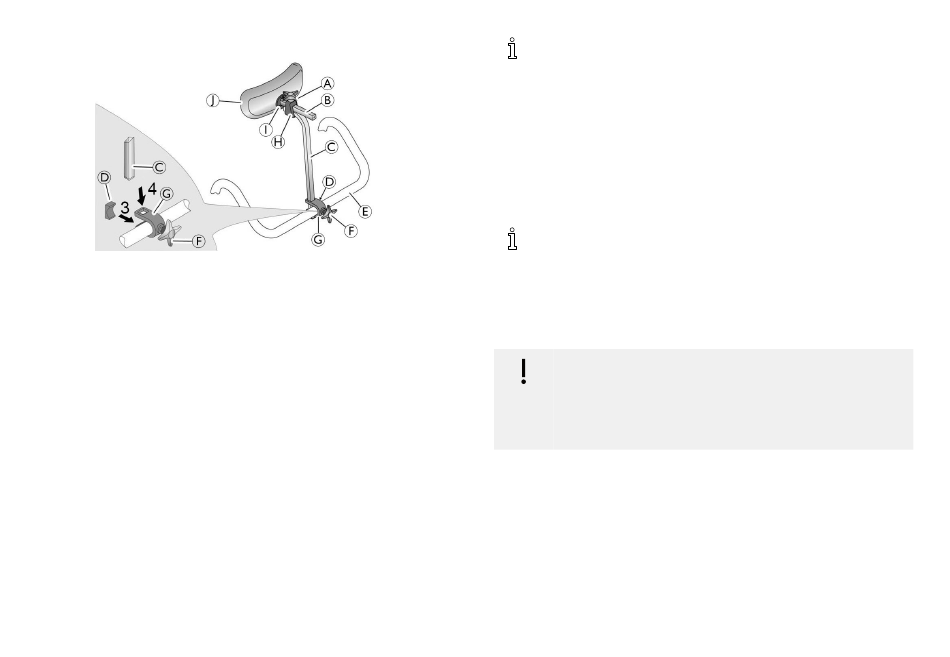

4.4 Anbringen der Kopfstütze
1. Führen Sie mit dem Sterngriff F die Schraube ein Stück
in die Halterung G ein.
2. Schieben Sie die Halterung mit der Schraube von hinten
so auf den Griff der Rückenlehne E, dass die Schraube
in das Loch des Rückenlehnengriffs greift.
3. Führen Sie die Platte D von vorne so in die Halterung
ein, dass die beiden Laschen der Platte nach
oben und nach unten zeigen und die Rundung am
Rückenlehnengriff anliegt.
4. Schieben Sie das Höhenverstellungsrohr C von oben in
die Aussparungen der Halterung.
5. Ziehen Sie mit dem Sterngriff die Schraube fest, bis das
Höhenverstellungsrohr festsitzt.
6. Schieben Sie das Polster J und die Polsterhalterung B
in die Fassung H am Höhenverstellungsrohr.
7. Ziehen Sie mit dem Sterngriff A die obere Schraube so
fest, dass die Polsterhalterung festsitzt.
1556395-D
Zwecks individueller Einstellung kann das
Höhenverstellungsrohr so ausgerichtet werden, dass
die Rundung nach vorne oder hinten zeigt.
Das Kopfstützenpolster J kann entfernt und
durch anders geformte Polster (optional) ersetzt
werden. Um es zu entfernen, lösen Sie die
Halterungsschrauben I.
Einstellen der Länge der Kopfstütze
Die Kopfstützenrohre C und B können bei Bedarf
gekürzt werden (siehe Servicehandbuch). Dies darf
nur von einem qualifizierten Techniker vorgenommen
werden.

4.5 Anpassen des Brustgurts

Gefahr von Sachschäden
– Montieren Sie beide Montagehalterungen auf
gleicher Höhe
– Die Montage der linken und rechten
Montagehalterung erfolgt seitenverkehrt.
