Asfalt
warstwa czysta
Przed wykonaniem nawierzchni
asfaltowej na pokrywę należy położyć
pokrywę ochronną na czas budowy.
 Korpus DN 100 do wpustu
podwórzowego / wpustu wody
deszczowej
 Osadnik
 Rama nośna z rusztem
 Nasada

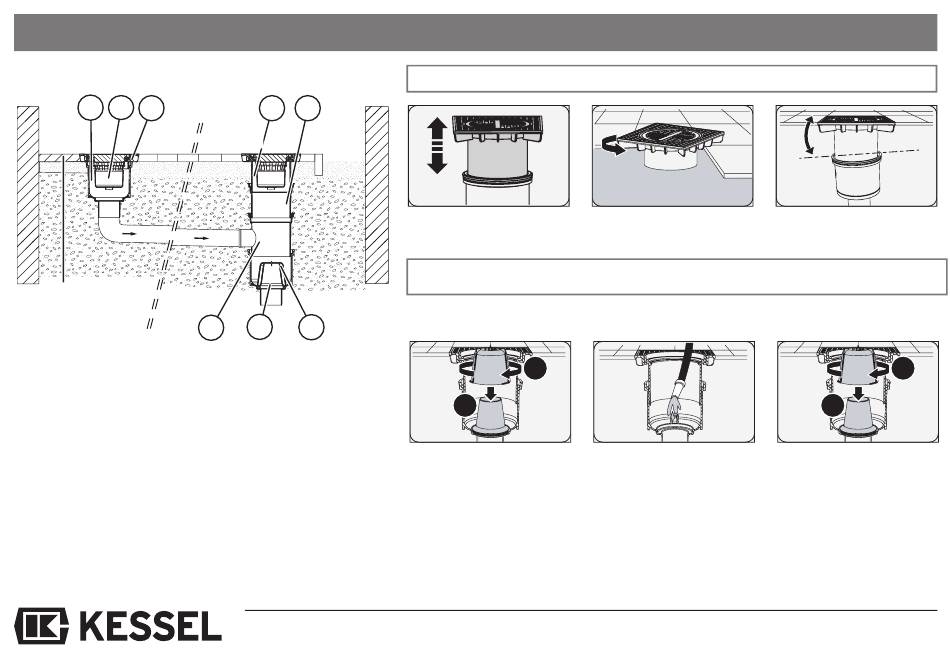

Porady zabudowy i montażu
All manuals and user guides at all-guides.com
4 5
Bruk
betonowy
1 7
6
 Przedłużka
 Przedłużka z bocznym dopływem
 Syfon
Nasada (obrotowa, nachylana, z regulowaną wysokością)
Teleskopowa regulacja wysokości,
możliwość przestawienia do 110 mm.
Czyszczenie wpustu podłogowego, podwórzowego i wody deszczowej
L Ważne informacje: w przypadku zabudowy pogłębionej syfon może dać się wyjąć tylko za pomocą
środków pomocniczych (patrz wskazówka na przedniej stronie).
2
1
 Górną część syfonu przekręcić w
lewo i wyjąć.
 Dolną część syfonu poluzować
przez przechylenie i wyjąć.
6
Nasada jest obrotowa, można ją
dopasować do wzoru płytek.
Swobodny przekrój rury umożliwia
wyczyszczenie
Nasadę można nachylić pod kątem
5° bez utraty szczelności.
2
1
 Posmarować uszczelkę środkiem
antyadhezyjnym i wcisnąć dolną
część syfonu do gniazda.
 Założyć górną część syfonu i
zablokować przekręcając w
prawo.
