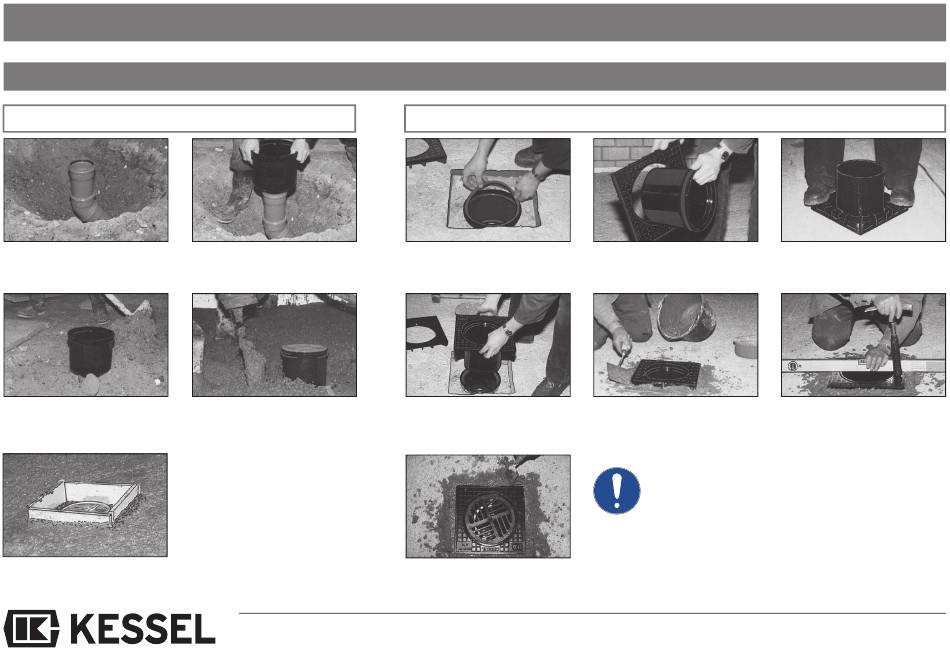

Montaggio del corpo base
Fare sporgere il tubo in misura ade-
guata al di sotto del bordo superiore
del terreno.
Riempire lo scavo e compattare il
terreno.
Realizzare una cassaforma alta circa
5 cm e di 35 cm x 35 cm (lxl).
All manuals and user guides at all-guides.com
Scarichi per l'acqua piovana, cortile e a pavimento
Appoggiare il corpo base e
applicare la copertura protettiva per
cantiere.
Posare la lastra di cemento, dopo
aver coperto il corpo base con il
tappo di chiusura DN 200.
Installazione
Montaggio del rialzo con telaio portante
Inserire la guarnizione a labbro.
Lubrificare il rialzo e inserirlo nel
corpo base (circa 2 cm al di sopra
dell'altezza finale).
Eliminare il calcestruzzo in eccesso
dopo la presa.
Far passare il rialzo dall'alto
attraverso il
telaio portante.
Riempire completamente di calce-
struzzo la zona al di sotto del telaio
portante.
La stabilità del prodotto è garantita esclusivamente
per il peso proprio, per il trasporto e per la
costruzione descritta nel rispetto dell'uso conforme
alla destinazione (ad esempio in fatto di classe di
carico, costruzione stradale).
▶ Si devono evitare carichi aggiuntivi da fondazioni singole o
continue o altri fattori esterni. Se questi sono previsti, occorre
prevedere accorgimenti speciali.
4
Fare scattare in posizione il telaio
portante
sul rialzo.
Portare il telaio portante all'altezza
necessaria
e livellare.
