8.4.4
Sélecteur de type de batterie
Danger d'explosion par gaz de charge en cas de position erronée du sélecteur de
type de batterie !
>
Une position incorrecte du sélecteur de type de batterie peut entraîner un endomma-
gement de la batterie de cellule.
>
Ne pas modifier la configuration d'usine du sélecteur de type de batterie (Fig. 94,10).
>
De plus amples informations sont contenues dans le manuel d'utilisation séparé "Bloc
électrique".
8.5
Bloc électrique (E-Box)
>
Ne pas couvrir les fentes d'aération du bloc électrique. Risque de surchauffe !
Rôles du bloc électrique
Le bloc électrique sert à charger la batterie de cellule. Le bloc électrique ne charge la batterie de
démarrage qu'avec une charge de maintien.
Le bloc électrique sert à surveiller la tension de la batterie de cellule.
Le bloc électrique distribue le courant aux circuits 12 V qu'il protège par des fusibles.
Le bloc électrique comporte des raccordements pour un panneau solaire et un chargeur supplé-
mentaire, ainsi que pour d'autres fonctions de commande et de surveillance.
Le bloc électrique sépare électriquement la batterie de démarrage de la batterie de cellule lors-
que le moteur du véhicule est coupé. Cela empêche les appareils électriques de 12 V de la cel-
lule de décharger la batterie de démarrage.
Le bloc électrique travaille uniquement en
liaison avec le panneau de contrôle (Fig. 97).
Si le bloc électrique est fortement sollicité, le
chargeur intégré réduit le courant de charge
afin d'éviter une éventuelle surchauffe du char-
geur. Le bloc électrique est fortement sollicité
lorsque, p. ex. tout en chargeant une batterie de
cellule vide, des appareils électriques supplé-
mentaires sont allumés et que la température
environnante est élevée.
Emplacement du bloc électrique
Voir chapitre 16.
T-Modell - 05/06 - Ausgabe 09/05 - 201804299 - BUE-0006-05FR
Installation électrique

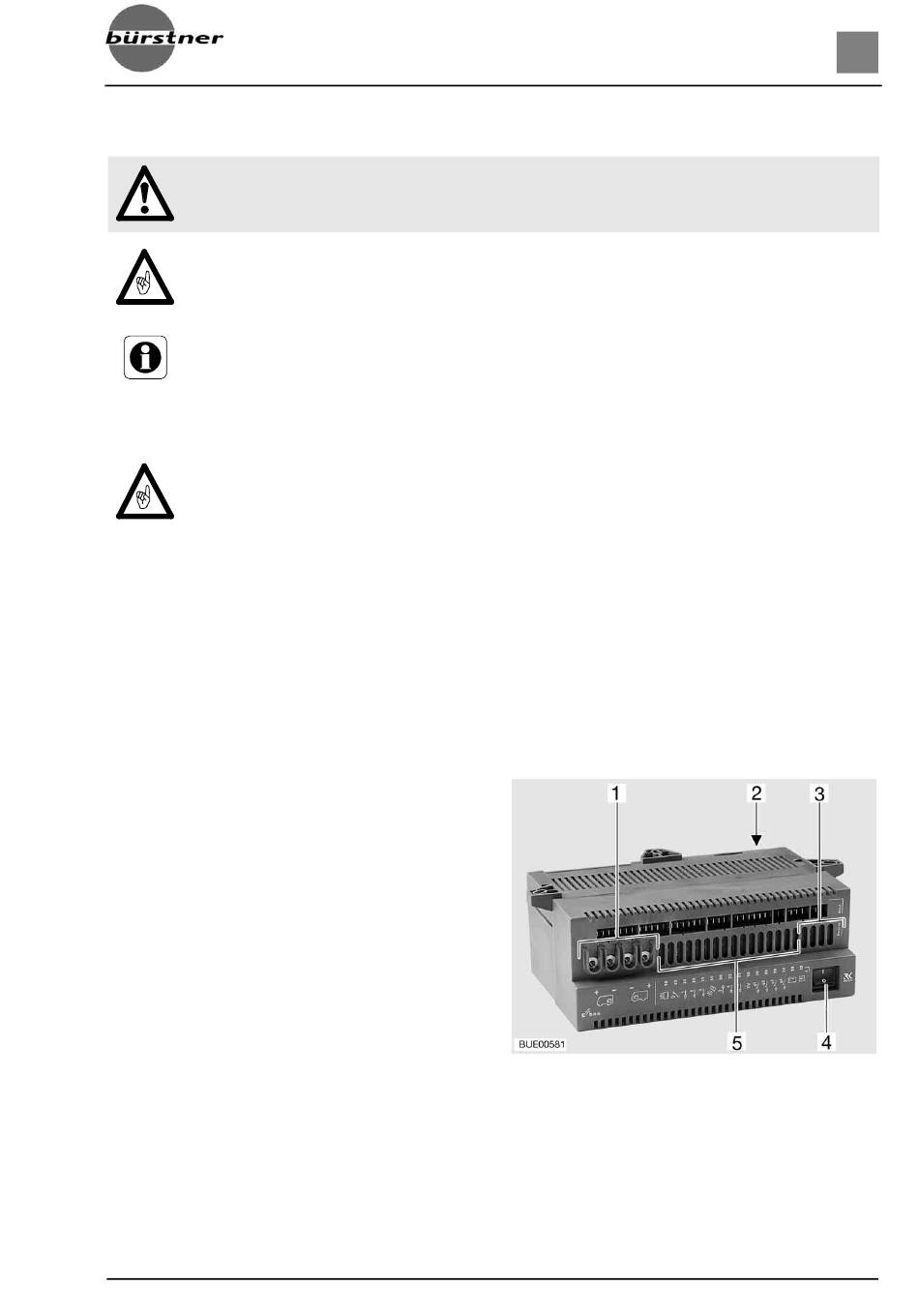

Fig. 95
Bloc électrique (E-Box)
1 Raccord batterie
2 Sélecteur de batterie (plomb acide, plomb gel)
3 Fusibles de secours
4 Interrupteur principal
5 Fusibles
8
