Bloc électrique (EBL 99)
>
Ne pas couvrir les fentes d'aération du bloc électrique. Danger de surchauffe !

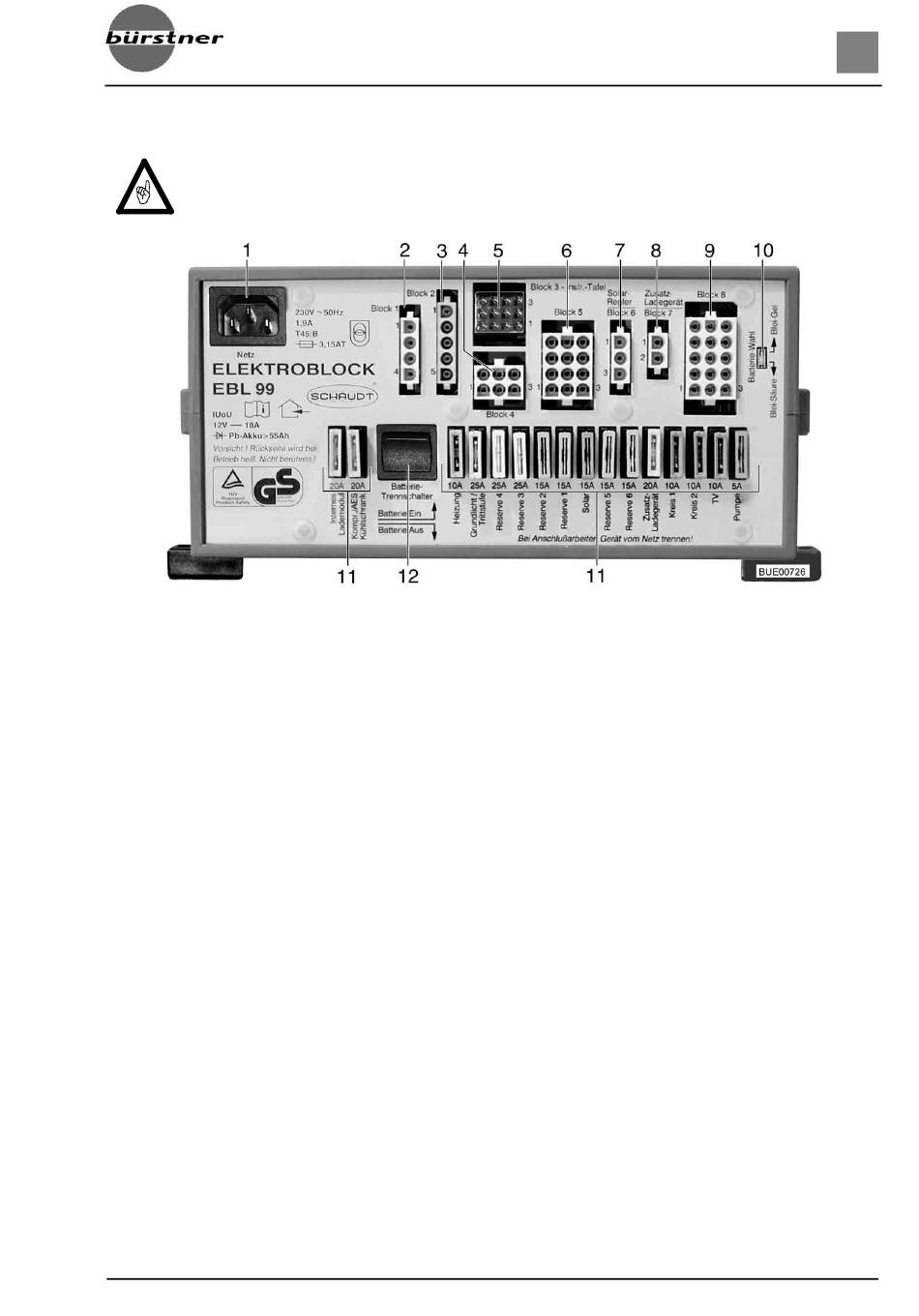

Fig. 94
Bloc électrique (EBL 99)
1 Connecteur d'alimentation réseau 230 V~
2 Sortie : Bloc 1 - Réfrigérateur
3 Sortie : Bloc 2 - Borne D+ alternateur
4 Sortie : Bloc 4 - Chauffage, valve de sécurité et de
vidange, éclairage de base (éclairage de la zone
d'entrée), marchepied
5 Sorite : Bloc 3 - Panneau de contrôle
6 Sortie : Bloc 5 - Panneau solaire (si existant),
réserve 2, réserve 3, réserve 4
7 Sortie : Bloc 6 - Régulateur de panneau solaire (si
existant)
Rôles du bloc électrique
Le bloc électrique sert à charger la batterie de cellule. Le bloc électrique ne charge la batterie de
démarrage qu'avec une charge de maintien.
Le bloc électrique sert à surveiller la tension de la batterie de cellule.
Le bloc électrique distribue le courant aux circuits 12 V qu'il protège par des fusibles.
Le bloc électrique comporte des raccordements pour un panneau solaire et un chargeur supplé-
mentaire, ainsi que pour d'autres fonctions de commande et de surveillance.
Le bloc électrique sépare électriquement la batterie de démarrage de la batterie de cellule lors-
que le moteur du véhicule est coupé. Cela empêche les appareils électriques de 12 V de la cel-
lule de décharger la batterie de démarrage.
Le bloc électrique travaille uniquement en liaison avec le panneau de contrôle (Fig. 96).
Si le bloc électrique est fortement sollicité, le chargeur intégré réduit le courant de charge afin d'évi-
ter une éventuelle surchauffe du chargeur. Le bloc électrique est fortement sollicité lorsque, p. ex.
tout en chargeant une batterie de cellule vide, des appareils électriques supplémentaires sont allu-
més et que la température environnante est élevée.
Emplacement du bloc électrique
Voir chapitre 16.
T-Modell - 05/06 - Ausgabe 09/05 - 201804299 - BUE-0006-05FR
Installation électrique
8 Sortie : Bloc 7 - Chargeur supplémentaire
9 Sortie : Bloc 8 - Circuit consommation 1, circuit
consommation 2, TV, pompe à eau, réserve 1,
réserve 5, réserve 6
10 Sélecteur de type de batterie (acide, gel)
11 Fusibles (voir tableau "Fonctions des fusibles")
12 Interrupteur-séparateur de batterie Marche/Arrêt
("Batterie Ein/Aus")
