Installation électrique
8.7.1
Poste d'admission
>
Si le panneau de contrôle n'est
pas branché à un poste d'admissi-
on, une pile-bouton se charge mo-
mentanément de l'alimentation
(type de batterie : lithium-manga-
nèse, 3 V, 180 mA). Par consé-
quent, ne jamais déconnecter
pendant longtemps le panneau de
contrôle du poste d'admission.
Le panneau de contrôle (Fig. 97,3) peut être
branché à deux postes d'admission. Un poste
d'admission se trouve dans l'espace habitable
au dessus de la porte d'entrée (Fig. 98), le
deuxième sur le tableau de bord de la cabine de
conduite (Fig. 99).
Brancher :
>
Lors du branchement du panneau
de contrôle au poste d'admission,
faire attention au sens (horizontal
ou vertical) du listeau de contact.
Placer le panneau sur le poste d'admission
et appuyer légèrement sur le panneau. On
peut entendre le panneau s'enclencher.
Enlever :
Appuyer en même temps sur les deux tou-
ches (Fig. 97,1) se trouvant sur le panneau.
Retirer le panneau du poste d'admission.
8.7.2
Allumer/éteindre l'alimenta-
tion 12 V
Le bouton rotatif (Fig. 97,2) allume ou éteint le
panneau de contrôle et l'alimentation 12 V de la
cellule.
Exception : valve de sécurité et de vidange,
chauffage, éclairage de base (éclairage de la
zone d'entrée), marchepied et un réfrigérateur
AES restent sous tension.
94

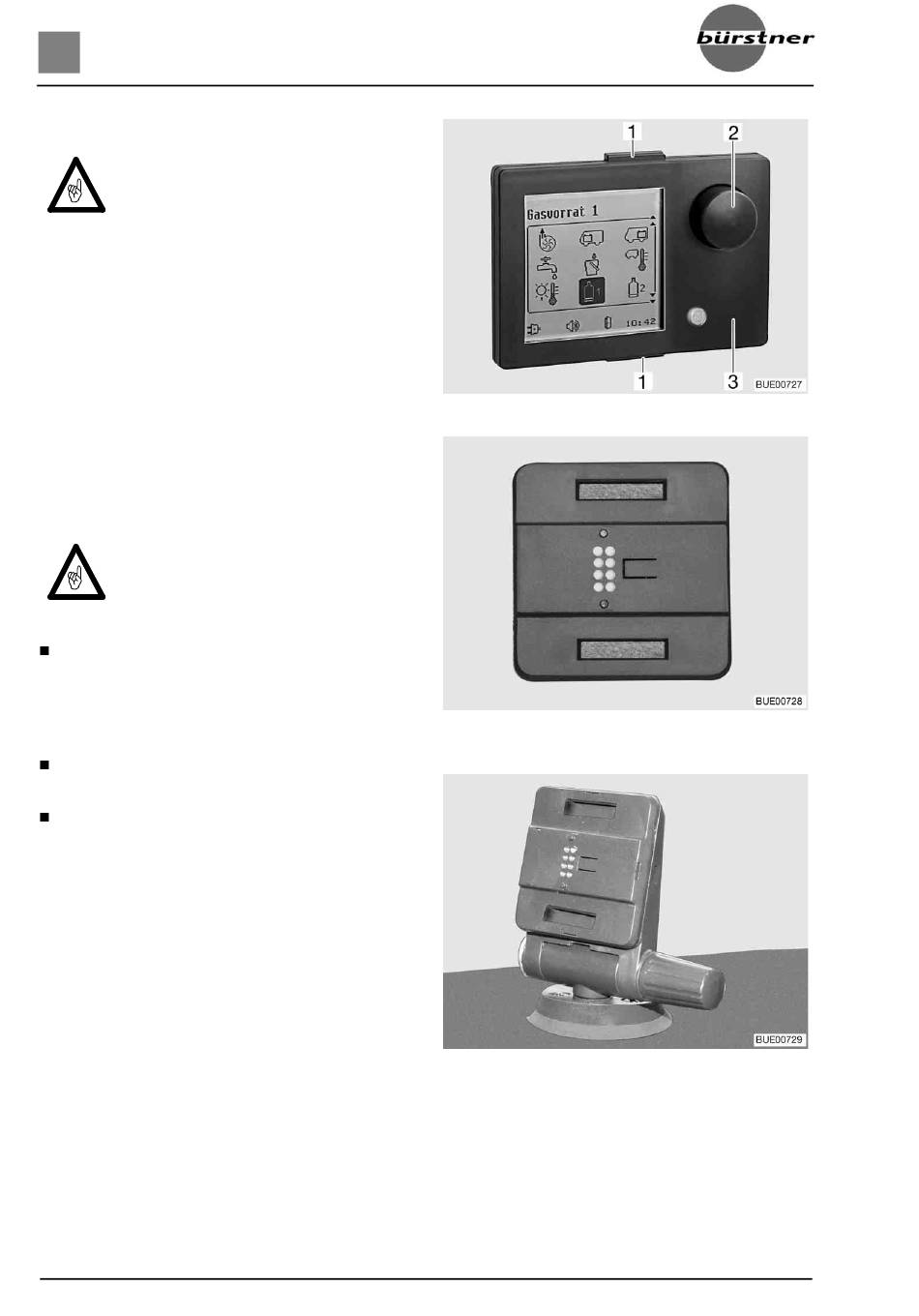

Fig. 97
Panneau de contrôle (E-Display)
Fig. 98
Poste d'admission dans l'espace
habitable
Fig. 99
Poste d'admission dans la cabine de
conduite
T-Modell - 05/06 - Ausgabe 09/05 - 201804299 - BUE-0006-05FR
