Câblage et connexions

3-4-9 Communications sans protocole

3-4-10 Connexions NT

82 D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

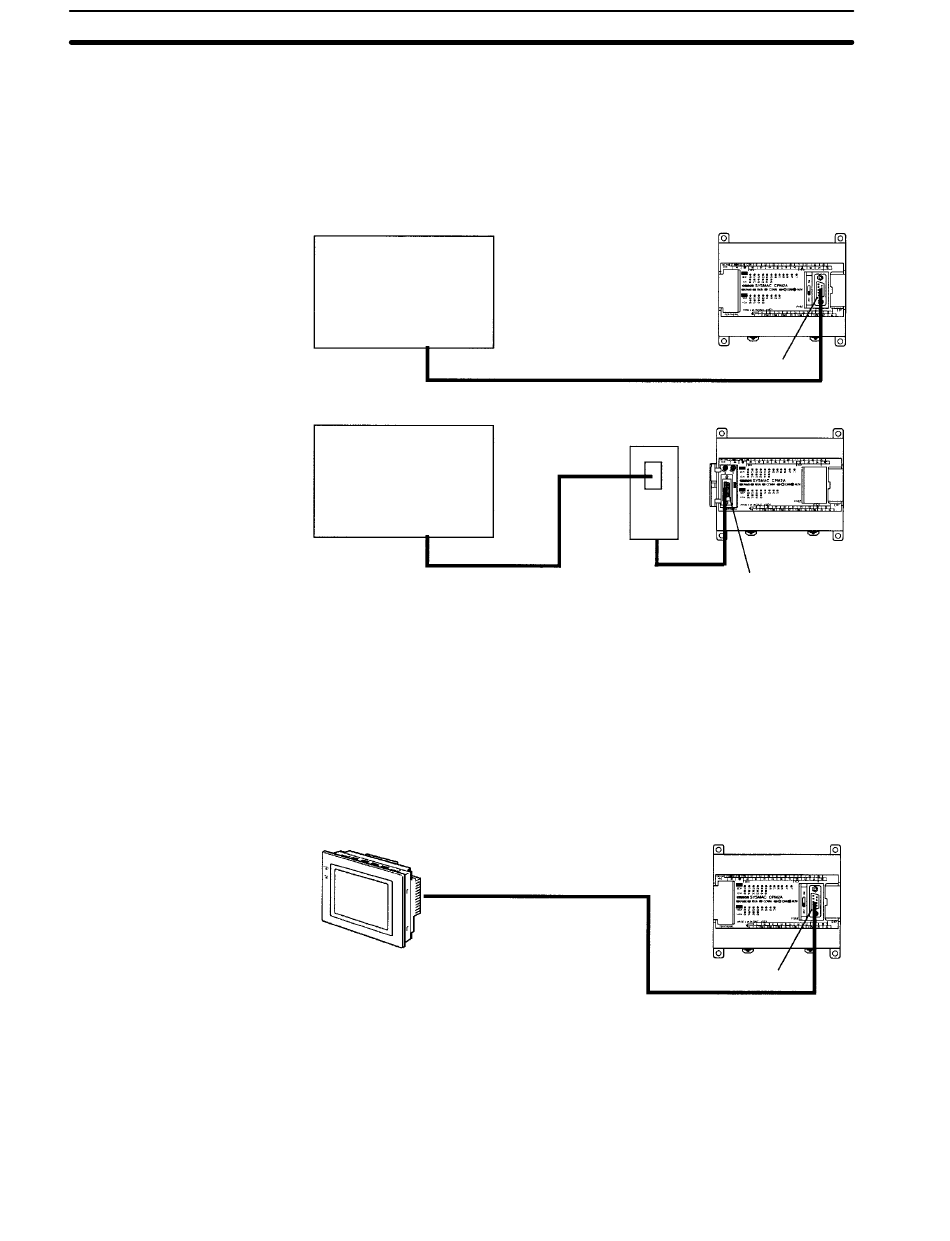

Les instructions TXD(48) et RXD(47) peuvent être utilisées en mode sans proto-
cole pour échanger des données avec des appareils série standard. Par exem-
ple, des données peuvent être reçues d'un lecteur de code barres ou transmises
à une imprimante série. Les appareils série peuvent être connectés au port
RS–232C ou au port de périphérique, comme indiqué aux schémas suivants.
Appareils RS-232C
S lecteur de code barres
S Imprimante série
S Autres appareils série
Appareils RS-232C
S lecteur de code barres
S Imprimante série
S Autres appareils série
Rem. Mettre le commutateur de communications de l'unité centrale sur OFF (arrêt)
pour utiliser les réglages à l'installation de l'API et mettre le mode de communi-
cations en mode sans protocole pour le port utilisé. Se reporter au Chapitre 1
Installation de l'API dans le Manuel de programmation pour plus de détails sur
les réglages.
Dans un liaison NT 1:1 un CPM2A peut être connecté directement à un terminal
programmable. Le terminal programmable doit être connecté au port
RS–232C ; il ne peut pas être connecté au port de périphérique.
Terminale programmable OMRON
Rem. Mettre le commutateur de communications de l'unité centrale sur OFF (arrêt)
pour utiliser les réglages à l'installation de l'API et mettre le mode de communi-
cations en mode Liaison NT 1:1 pour le port RS–232C. Se reporter au Chapitre 1
Installation de l'API dans le Manuel de programmation pour plus de détails sur
les réglages.
Interface
RS-232C
CPM1-CIF11
Câble RS-232C
(comme le
XW2Z-200T (2 m) ou
le XW2Z-500T (5 m)
d'OMRON)
Chapitre 3-4
Unité centrale
CPM2A CPU
Port RS-232C
Unité centrale
CPM2A CPU
Port de périphérique
Unité centrale CPM2A
Port RS-232C
