Câblage et connexions
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

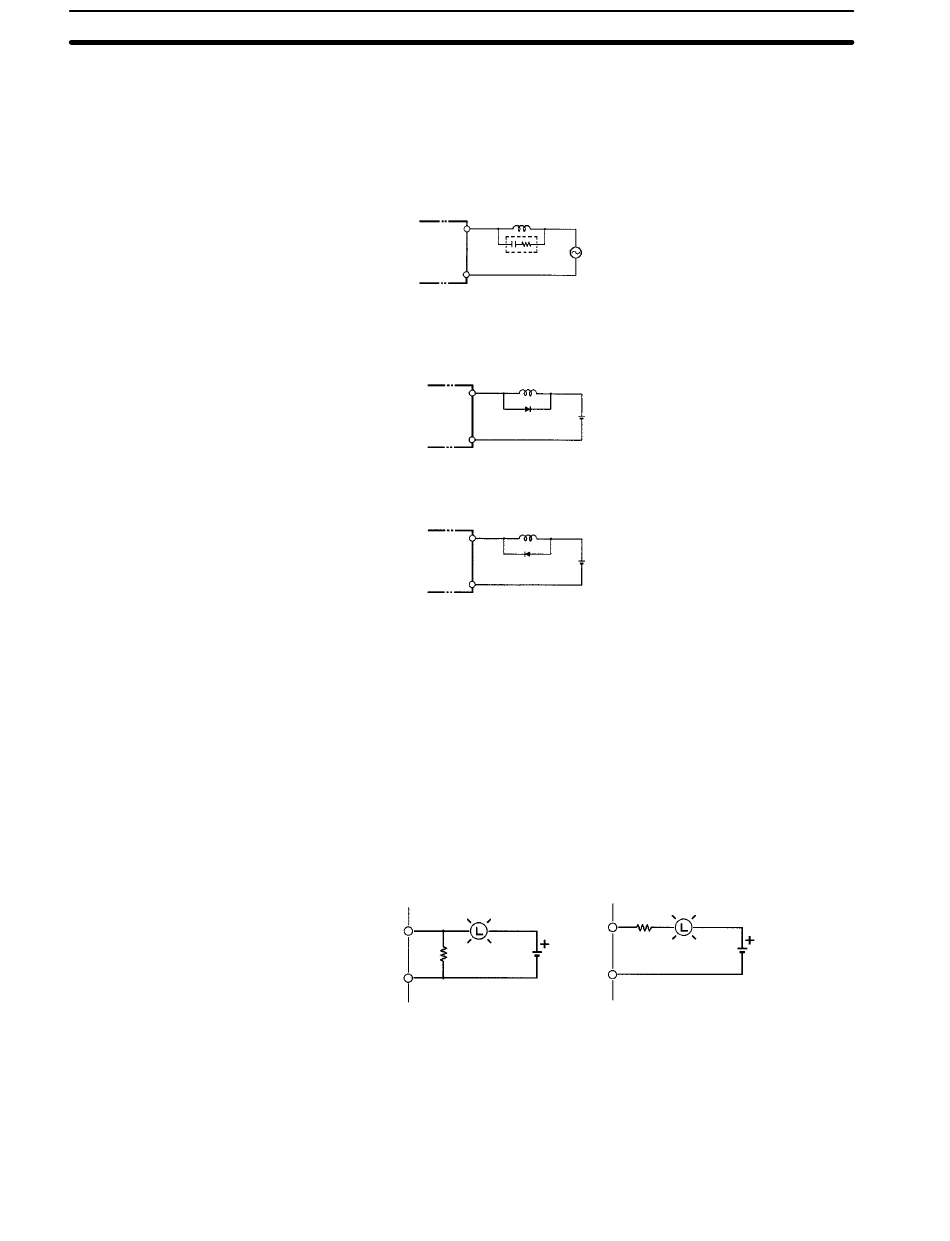

Charges inductives
Lorsqu'une charge inductive est connectée à une entrée, il faut connecter une
protection contre les surtensions ou une diode en parallèle avec la charge.
Les composants de la protection contre les surtensions doivent avoir les valeurs
suivantes :
Sortie sur relais
SORTIE
CPM2A
Protection contre
COM
les surtensions
Sortie sur relais
Sortie sur transistor
OUT
(NPN)
CPM2A
COM
Sortie sur relais
Sortie sur transistor
(PNP)
SORTIE
CPM2A
COM
La diode doit satisfaire aux conditions suivantes :
La tension de claquage en crête inversée doit être d'au moins 3 fois la ten-
sion de charge.
Le courant redressé moyen doit être de 1 A.
Considérations sur les à–coups de courant
Lorsque un circuit doit avoir une charge avec un fort à–coup de courant sur le
modèle de sortie à relais ou de sortie à transistor, telle qu'une lampe à incandes-
cence,amortir l'à–coup de courant comme indiqué ci–dessous.
Contremesure 1
SORTIE
R
COM
Prévoir un courant d'obscurité
d'environ un tiers de la valeur
nominale d'une lampe à incandes-
cence
Insertion d'un fusible
Le CPM2A à sortie à transistor peut brûler si la charge est court–circuitée ; par
conséquent, insérer un fusible de protection en série avec la charge.
Diode
Diode
Contremesure 2
R
SORTIE
COM
Prévoir une résistance de limitation
Chapitre 3-4
77
