Omron SYSMAC CPM2A Guide D'installation page 82

Câblage et connexions
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

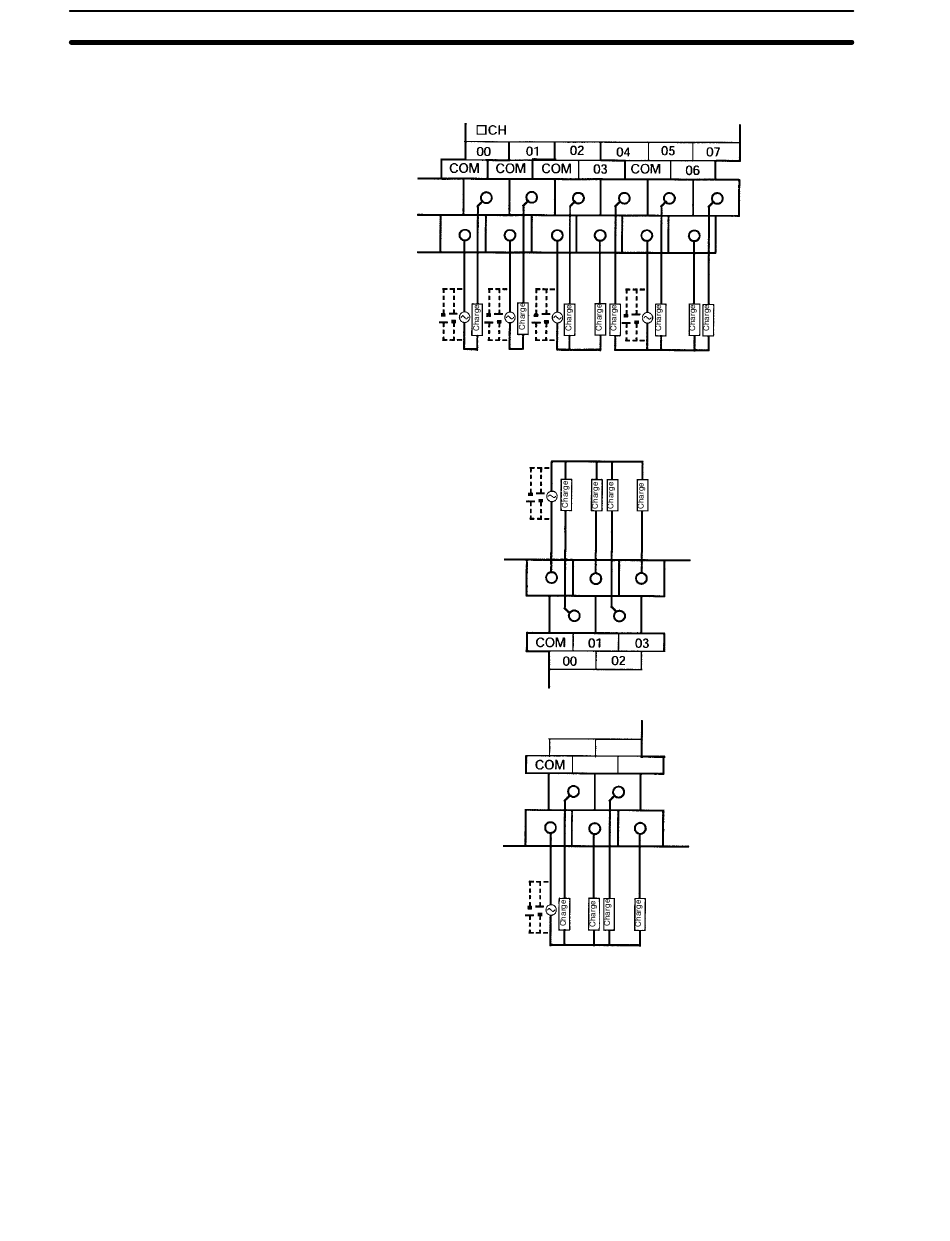

CPM1A-20EDR1
Les bornes 00 à 07 de "1nCH" correspondent aux bits 00 à 07 du mot IR 1n.
250 V c.a./
24 V c.c.
CPM1A-8ER
Les bornes 00 à 07 de "1nCH" correspondent aux bits 00 à 07 du mot IR 1n.
250 V c.a./
24 V c.c.
250 V c.a./
24 V c.c.
250 V c.a./ 250 V c.a./ 250 V c.a./
24 V c.c. 24 V c.c. 24 V c.c.
04 06
05 07
