Manipulation
6-3-2 Connexions à un API
Attention Monter
!
!
Attention Ne pas déconnecter le CPM1-EMU01-V1 de l'API lorsque le voyant est vert clig-
API CPM1, CPM1A,
CPM2A, CQM1
et SRM1 (-V2)
API CPM2C et CQM1H
Réglage des
communications du port
périphérique
150
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
l'EEPROM
CPM1-EMU01-V1 à l'API.
notant.

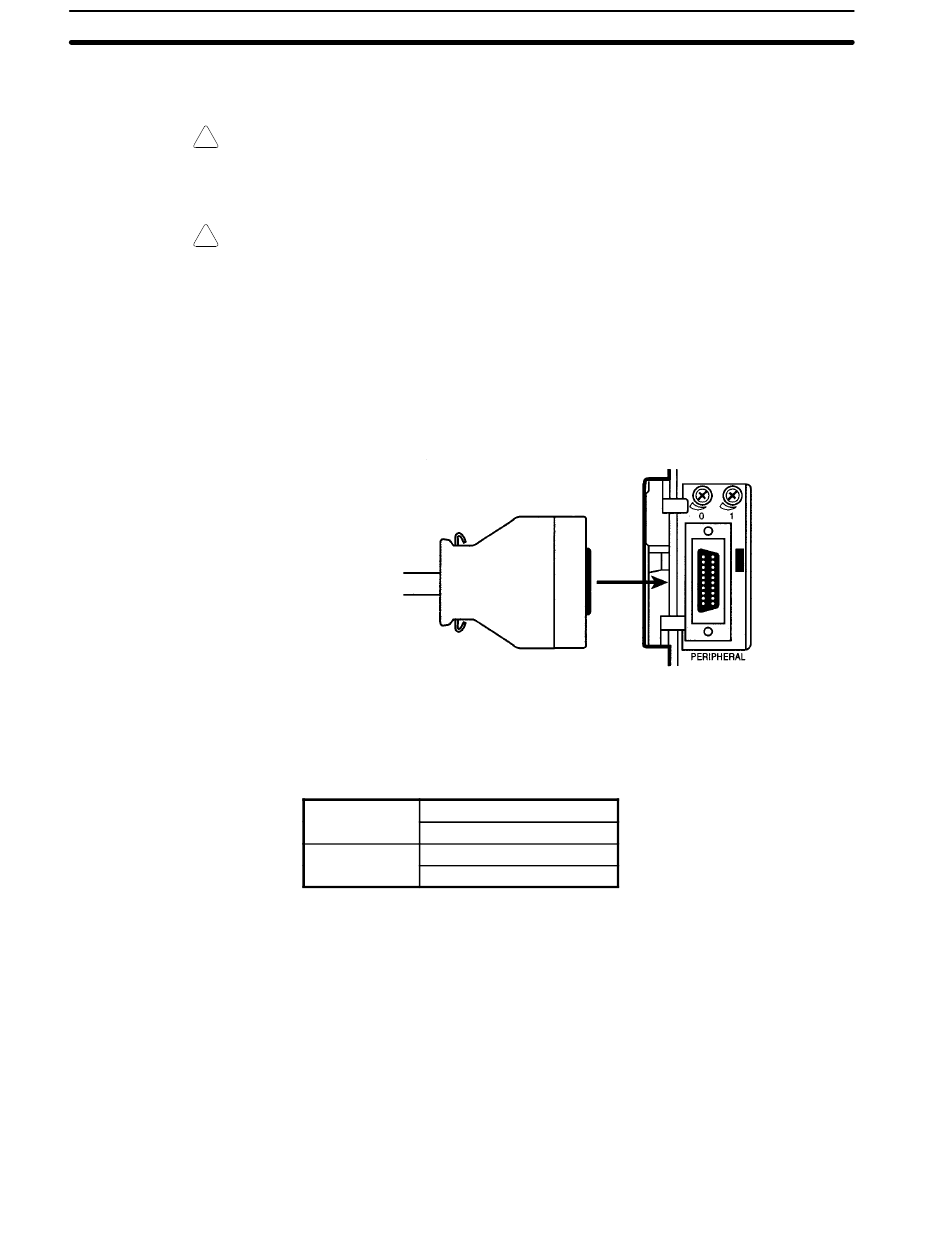

Lors de la connexion à un CPM1, CPM1A, CPM2A, CQM1 ou SRM1 (-V2),
insérer le connecteur dans le port périphérique en s'assurant que le connecteur
est orienté correctement.
· Insérer le connecteur jusqu'à ce qu'il soit bien fixé en place.
· La connexion n'est pas possible vers le port RS-232C ou vers un autre port.
Lors de la connexion au CPM2C ou au CQM1H, connecter au port périphérique
via le câble de connexion CPM2C-CN111 ou CS1W-CN114. Régler les sélec-
teurs sur le micro-interrupteur DIP de l'unité centrale comme suit :
Sélecteur 1: ON (voir Rem.)
CPM2C
CPM2C
Sélecteur 2: ON
CQM1H
CQM1H
Sélecteur 5: ON (voir Rem.)
Sélecteur 7: ON
Rem. Si le sélecteur 1 sur le CPM2C ou le sélecteur 5 sur le CQM1H est sur OFF, la
connexion est toujours possible si le port périphérique est défini aux valeurs par
défaut.
Le port périphérique doit être réglé avec les paramètres de communication par
défaut montrés ci-dessous.
Bit de départ : 1
Bits de données : 7
Bits d'arrêt : 2
Parité : Paire
Vitesse : 9.600 bps
au
CPM1-EMU01-V1
Connexion au CPM2A
Section
6-3
avant
de
connecter
le
