3-4-3 Câblage de la terre
Mise à la terre
Bornes serties
! Attention Toujours employer des bornes serties pour les lignes de mise à la terre du
3-4-4 Câblage de l'alimentation
Alimentation 100 à
240 V c.a.
54 D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

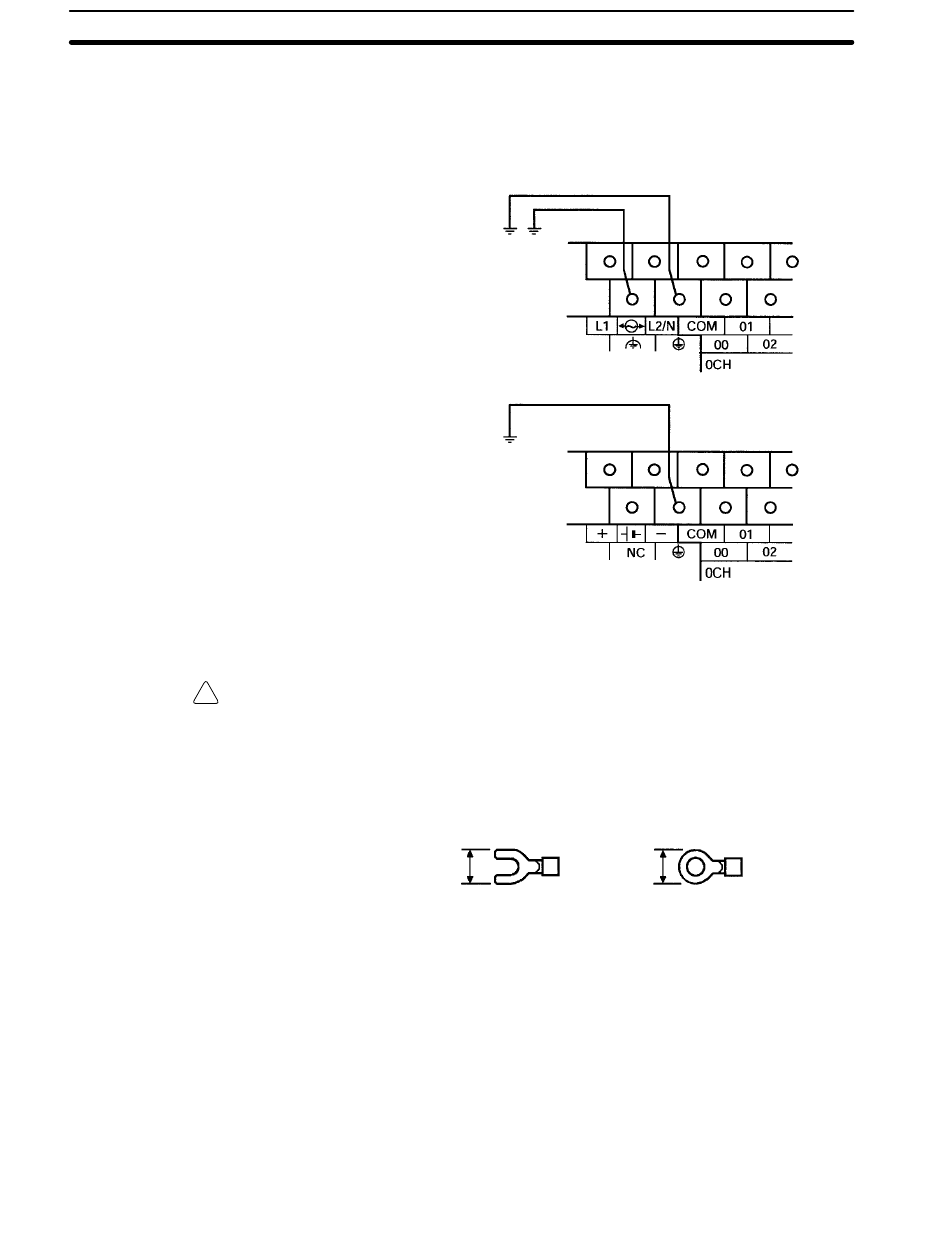

Prendre garde de mettre la borne de masse à la terre par 100 W au maximum
pour protéger contre les chocs électriques et le fonctionnement incorrect dû au
bruit électrique. Prendre garde d'utiliser un fil d'au moins 1,25 mm
à la terre.
Mettre à la terre
par 100 W ou
moins
Unité d'alimentation
alternative (AC)
Mettre à la terre
par 100 W ou
moins
Unité d'alimentation
continue (DC)
Rem. Toujours déconnecter la borne fonctionnelle de masse avant de faire un essai de
résistance à la tension.
CPM2A ou utiliser du fil rigide (au lieu de fil multibrins). Ne pas connecter de fils
multibrins nus directement aux bornes. Des brins de fil détachés peuvent faire
un court–circuit et provoquer un incendie.
Utiliser des bornes serties M3 et serrer les vis des bornes avec un couple de
0,5 N.m.
6,2 mm max.
Le calibre de fil recommandé pour les fils rigides est de 0,4 à 1,2 mm (AWG26 à
AWG18).
Câbler un circuit séparé pour l'alimentation du CPM2A de façon qu'il n'y ait pas
de chute de tension à cause du surcourant qui passe quand d'autres
équipements sont allumés.
Si on utilise plusieurs API CPM2A, il est recommandé de câbler les API sur des
circuits séparés pour éviter une chute de tension provenant du surcourant ou du
fonctionnement incorrect du disjoncteur.
Utiliser des fils d'alimentation torsadés pour éviter le bruit provenant des lignes
d'alimentation. Si on ajoute un transformateur d'isolement 1:1, cela réduit
encore le bruit électrique.
Borne en fourche
6,2 mm max.
Chapitre 3-4
2
pour la mise
Borne en anneau
