Omron SYSMAC CPM2A Guide D'installation page 86

Câblage et connexions
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

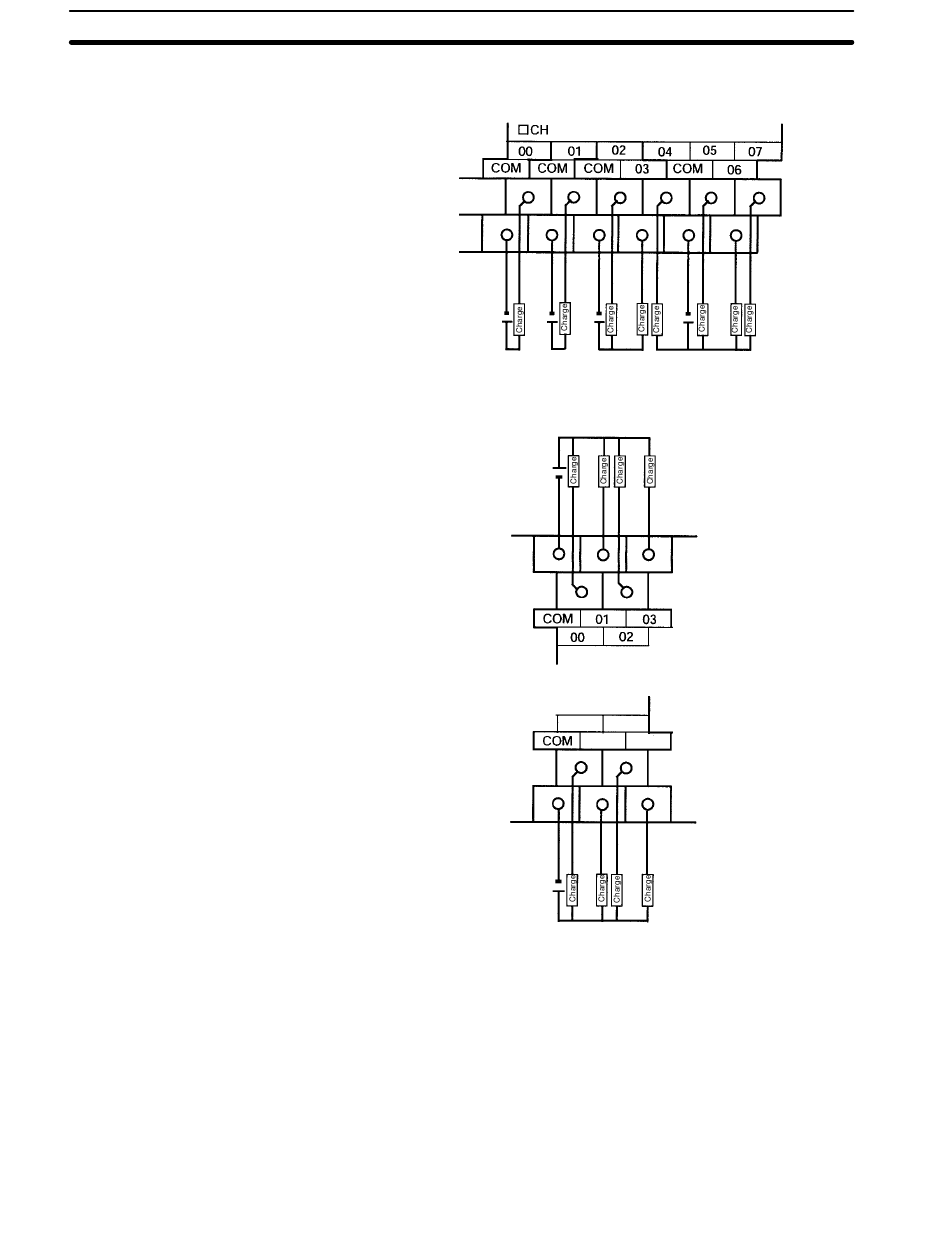

CPM1A-20EDT
Les bornes 00 à 07 de "1nCH" correspondent aux bits 00 à 07 du mot IR 1n.
24 V c.c. +10%/–15%
CPM1A-8ET
Les bornes 00 à 07 de "1nCH" correspondent aux bits 00 à 07 du mot IR 1n.
4,5 à 30 V c.c.
4,5 à 30 V c.c.
Chapitre 3-4
04 06
05 07
71
