StoneAge COMPASS Manuel D'utilisation page 93

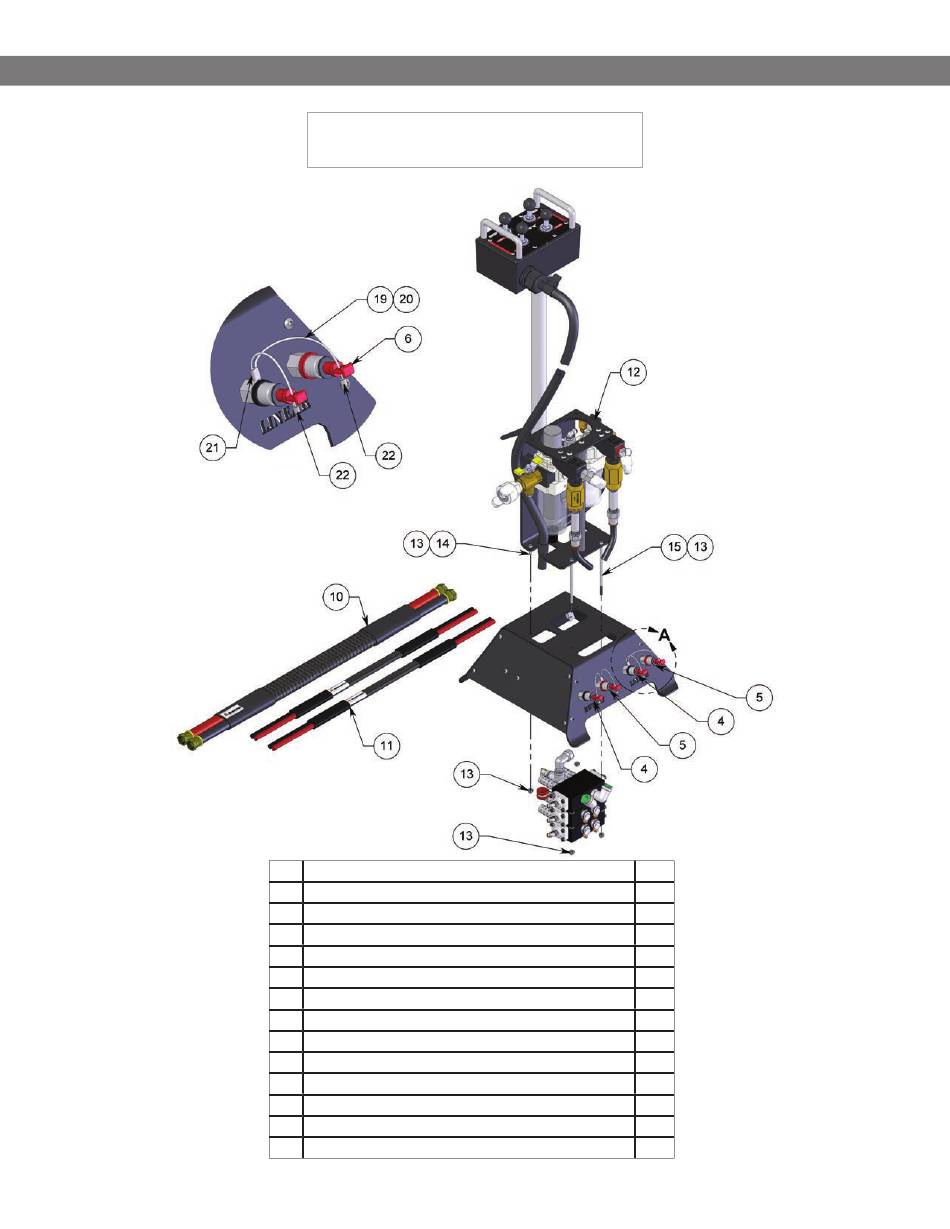

CHÂSSIS COMPASS (CB-PROP-P)
SOCLE COMPLET BOÎTIER DE COMMANDE
SUITE PAGE SUIVANTE.....
OAL = 10"
DÉTAIL A
N°
4 CB 480-XX ENSEMBLE RACCORD, PL6
5 CB 480-XX ENSEMBLE RACCORD, PL6
6 CB 481 RACCORD, BOUCHON À TIGE PL6 MODIFIÉ
10 CB 745-15 FAISCEAU DE FLEXIBLES D'ALIMENTATION PRODRIVE
11 CB 749-15 ENSEMBLE CORDON OMBILICAL PRO POSITIONER
12 GN 319-L ÉCROU NYLOK INOX (HC 025.1)
13 GS 319-03 SHCS 0,19-24 X 0,75 INOX
14 GS 319-20 SHCS 0,19-24 X 5,00 INOX
15 GSB 319-02 BHCS 10-24 X 0,50 INOX (TR130 235)
19 SRT 209.1.1 CÂBLE POUR CB-PROP GAUCHE (COUPÉ À LONGUEUR)
20 SRT 209.1.1 CÂBLE POUR CB-PROP DROIT (COUPÉ À LONGUEUR)
21 SRT 209.1.3 MANCHON ALUMINIUM
22 SRT 209.1.4 MANCHON DE BUTÉE ALUMINIUM
SCHÉMAS DES PIÈCES DÉTACHÉES
RÉFÉRENCE QTÉ
2
2
4
1
2
8
2
2
4
1
1
2
4
