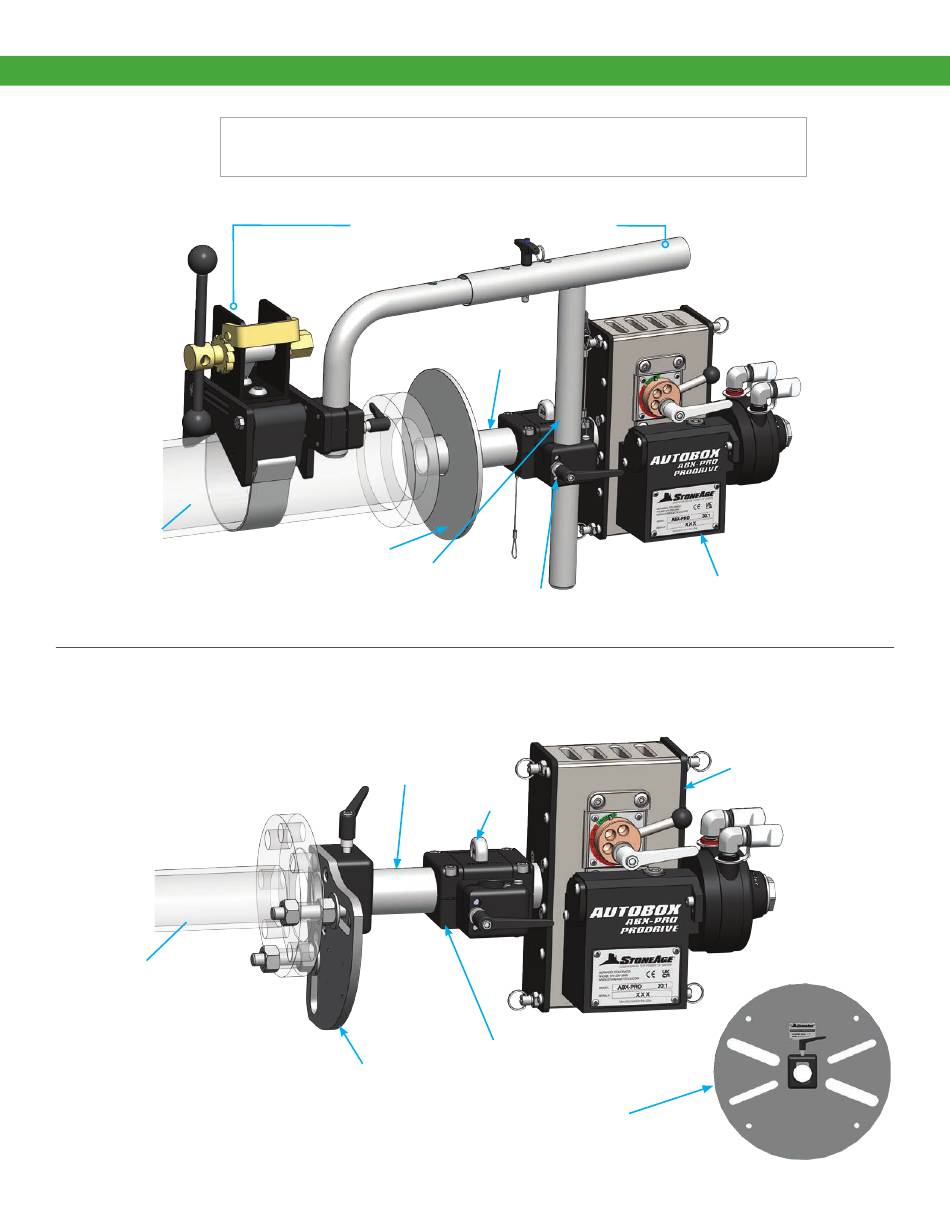

MONTAGE DU SYSTÈME – PRÉSENTATION
ENSEMBLE PRODRIVE
Canalisation sans
bride présentée
seulement pour
la représentation
graphique. Non livré
dans l'ensemble.
Canalisation à
bride présentée
seulement pour
la représentation
graphique. Non livré
dans l'ensemble.
®
AUTOBOX (ABX-PRO) AVEC OPTIONS DE FIXATION DROITE
*L'OPTION DE FIXATION CI-DESSOUS S'UTILISE SUR LES CANALISATIONS SANS BRIDE*
BOP 050 ENSEMBLE DE FIXATION À SANGLE
BOP 012 PLAQUE AN-
TI-ÉCLABOUSSURES
VIROLE FF 121-XX
*L'OPTION DE FIXATION CI-DESSOUS S'UTILISE SUR DES CANALISATIONS À BRIDE *
TUBE D'EMBOUT
BOP 081-6
VIROLE FF 121-XX
BOP-010-2-4 QTR
FIXATION QUART DE
ROND SUR BRIDE
TUBE D'EM-
BOUT
BOP 081-6
ENSEMBLE BLOC DE VIROLE BOP
030 (DISPOSITIF ANTIRETOUR)
ENSEMBLE BLOC DE VIROLE BOP 030
(DISPOSITIF ANTIRETOUR)
BOP-010-4-8
*
FIXATION PAR PLAQUE SUR
BRIDE 102-204 MM EN OPTION
ENTRAÎNEUR PRO-
DRIVE ® AUTOBOX
(ABX-PRO)
ENTRAÎNEUR PRO-
DRIVE AUTOBOX
®
(ABX-PRO)
