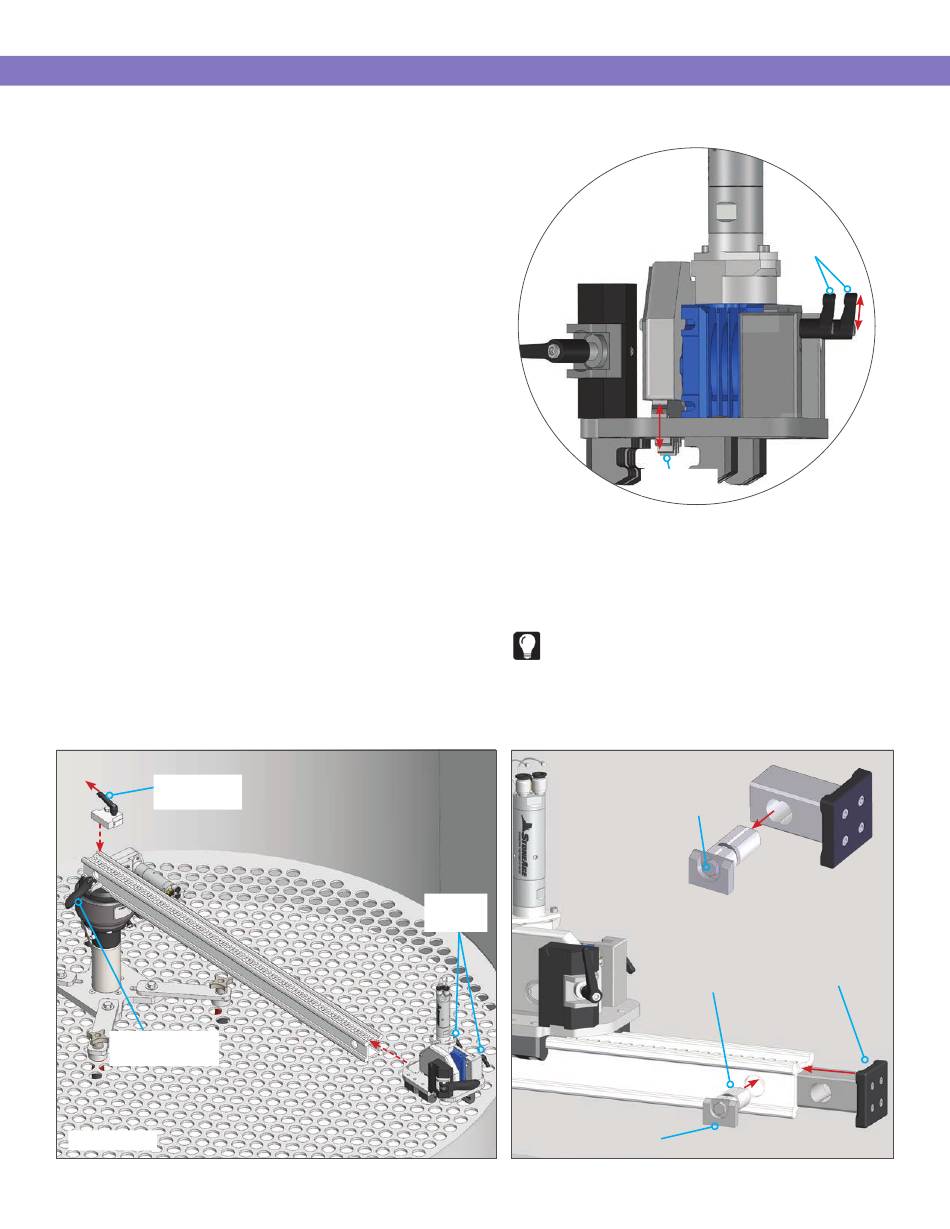

INSTALLATION DU MOTEUR LINÉAIRE ET DU BOUCHON DE RAIL
SUR LE RAIL D'ENTRAÎNEMENT
12. Passez le moteur linéaire à travers le trou d'homme à la personne
positionnée à l'intérieur du dôme.
13. Pivotez les deux poignées réglables sur le moteur linéaire pour rétracter
le pignon menant et permettre le coulissement du moteur linéaire le
long du rail. (Figure 32)
14. Orientiez les poignées réglables du moteur linéaire du côté opposé à la
poignée de pince de moteur rotatif. (Figure 33)
15. Glissez le moteur linéaire sur le rail et pivotez les deux poignées réglables
vers le bas pour engager le pignon. Pour faciliter l'engagement dans les
lumières, il est possible de le glisser d'avant en arrière sur le rail.
(Figure 33)
16. Glissez une butée de rail sur l'extrémité opposée du rail et orientez la
poignée à l'opposé du moteur linéaire. (Figure 33)
17. Séparez la vis à expansion du bouchon de rail à l'aide d'une clé à douille
à cliquet de 1/2". (Figure 34)
18. Insérez le bouchon de rail dans l'extrémité du rail d'entraînement opposée
au moteur rotatif. Insérez la vis à expansion à travers le rail et le bouchon
de rail puis serrez-la à l'aide d'une clé à douille à cliquet de 1/2"
(Figure 34)
Poignée de
butée de rail
Poignée de pince
de moteur rotatif
FIGURE 33
FIXATION DU CHÂSSIS COMPASS AU FAISCEAU DE TUBES
Assurez-vous que la vis à expansion soit orientée comme indiqué
sur la (Figure 34).
Si elle est installée à l'envers, elle gênera le passage du
moteur linéaire.
Poignées
réglables
Pignon me-
nant
CONSEIL TECHNIQUE :
Desserrer avec
une douille de 1/2"
pour la séparer du
bouchon de rail
Vis à expansion
Côté plat
vers le bas
Poignées
réglables
FIGURE 32
Bouchon de rail
FIGURE 34
