StoneAge COMPASS Manuel D'utilisation page 52

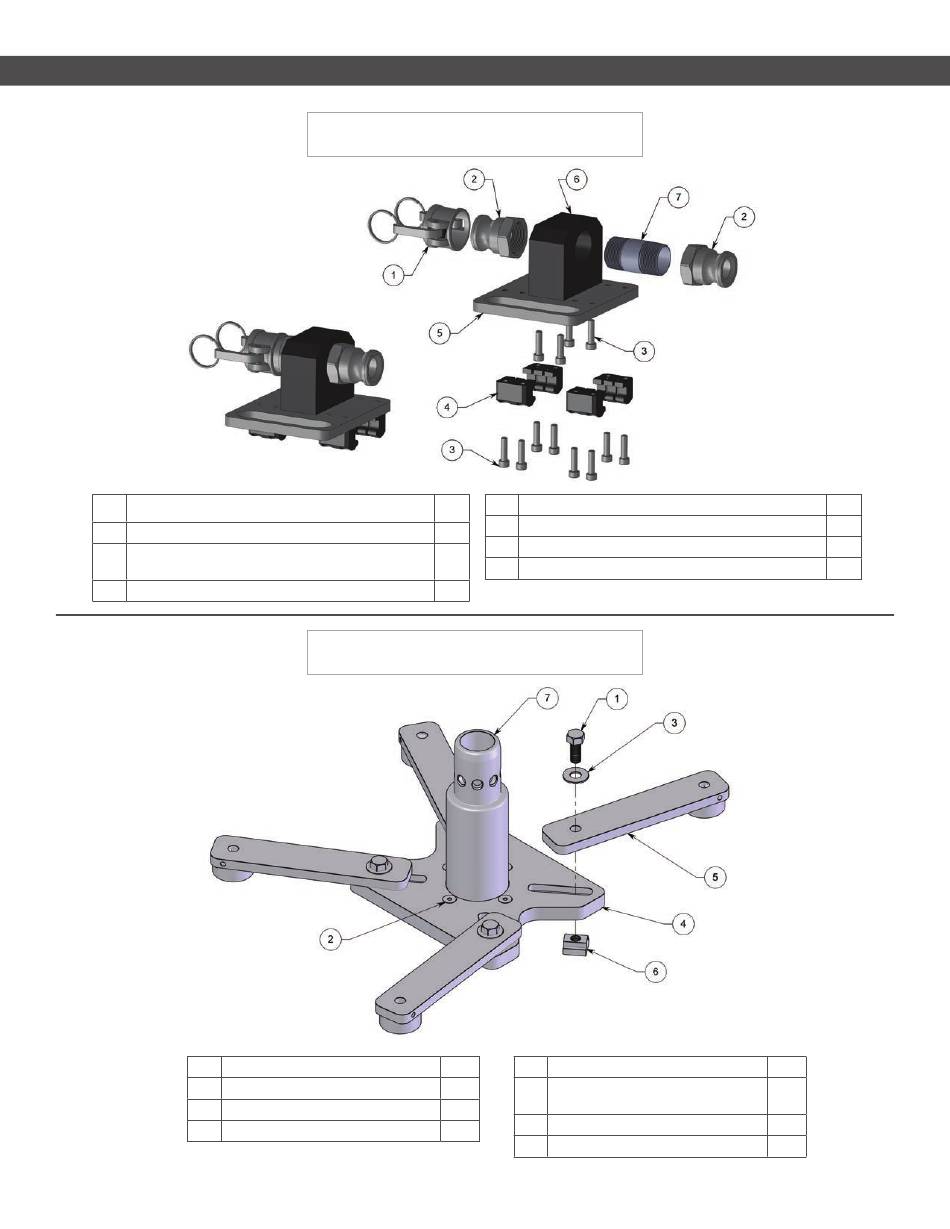

SCHÉMAS DES PIÈCES DÉTACHÉES
N°
1 BOP 048 ADAPTATEUR BUTÉE DE FLEXIBLE, PRODRIVE
2 BOP 091 ACCOUPLEMENT DE FLEXIBLE EN INOX 316 À CAME
ET GORGE, 1-1/4, BOUCHON, EXTRÉMITÉ FEMELLE 1-1/4 NPT
3 GS 3M8-30-1.25 SHCS M8 X 1,25 X 30 INOX
N°
1 GB 350-05 VIS, HEXA 0,50-13 X 1,25 INOX
2 GSF 331-03-24 FHCS 0,31-24 X 0,75 INOX
3 GW 350-F RONDELLE, PLATE 0,50 INOX
ENSEMBLE CHARIOT D'EMBOUT
RÉFÉRENCE
PROP 430-001
ENSEMBLE PLAQUE ARAIGNÉE
RÉFÉRENCE
PROP 425
4 PROP 332 COULISSE DE RAIL, PLASTIQUE
QTÉ
5 PROP 421 PLAQUE, CHARIOT D'EMBOUT
1
6 PROP 422 BLOC, SUPPORT DE MAMELON
2
7 PROP 424 RACCORD, MAMELON 1,25NPT X 3,0 LG ALUMINIUM
12
QTÉ 4 PROP 431 PLAQUE ARAIGNÉE
4 5 PROP 434 ENSEMBLE MÉCANOSOUDÉ
PLAQUE ARAIGNÉE
4
6 PROP 436 ÉCROU, RAINURE EN TÉ 0,50-13
4
7 PROP 452 ARBRE, FIXATION D'ARAIGNÉE
4
1
1
1
1
4
4
1
